A-1
A
1.机器规格
1.1 气压调节部
贴片机正面左下侧盖板内，装有向贴片机气动部供给压缩空气的气压调节部。气压调节部需设置为如下所示的值。
气压调节部
A工作台用气压表
[供气/排气]开关
B工作台用气压调节器
单梁机型
气源连接部
双梁机型
气压表
气压调节器
B工作台用气压表
A工作台用气压调节器
[供气/排气]开关
气源连接部
55A00-KMK-00
■ 供给气压
供给气压，是指供给本贴片机的通过气压调节器进行气压设定之前的气源压力。
请在下列范围内供给。
YSM20R ：0.45MPa
～
0.70MPa
■ 气压表
一般以绿色显示，如果气压达到上限或下限 ( 即，检出气压下降 ) 时 , 会报错变为红色显示。
■ 设定气压与气压的上下限值
设定气压 ：0.40MPa(±0.01)
( 达到上限 0.45MPa 时报错变为红色显示 )
下限气压 ：0.33MPa
■ [供气/排气]开关
向右旋转此开关，可以切断供气。此外还可以排出气路内的残留气体。
■ 气源连接部
请与装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
A-2
A

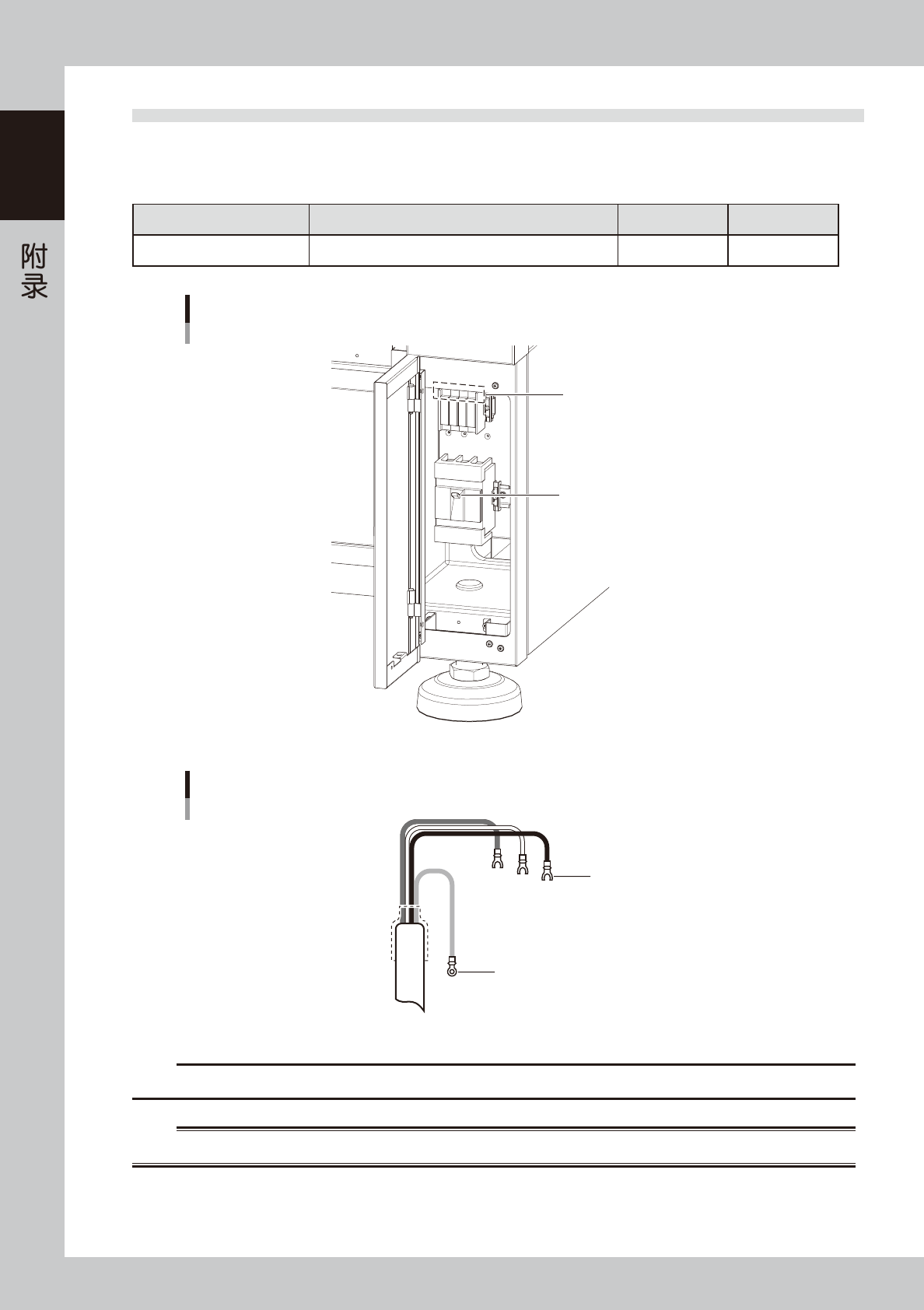

1.2 电源连接部
电源连接部在贴片机正面右下侧盖板内。如下图所示，将电源线的电源输入端子 L1、L2、L3 和接地端子 (PE) 连
接在电源端子台上。
■ 电源规格
贴片机名 电源 频率 电源功率
YSM20R 三相交流
200/208/220/240/380/400/416V
(
±10%
)
50/60Hz 10.4kVA
电源输入端子 (L1、L2、L3)、接地端子 (PE）
主电源断路器
电源输入端子
55A01-KMK-00
圆形压接端子
绝缘外被加工的压接端子
电源线加工例
L2
L3
PE
L1
L=100
55A02-KMK-00
c
注意
请务必使用导体横截面积为 6mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时请务必确认总电源已经切断之后再进行。此外，还务必给贴片机接地。
