A-5 A 2. 保养配件 2.1 YSM20R 贴片机的保养配件表 c 注意 本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。 n 要点 ‧ 关于易耗件所在的部位以及更换方法，请参照本书前述各章的内容。 ‧ 关于与吸嘴相关的易耗件，请参照本书前述第 1 章 “2.1 易耗件” 的内容。 ■ 易耗件列表 使用部位 名称 配件名 配件编号 备注 数量 HM 贴装头单元…
A-4
A
1.3.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 ( 轨道 1BAOUT[T0100031] ∶ ON)
2.从下游机输入了传入基板的信号 ( 轨道 1BUSYIN[N0100410] ∶ ON)
3.从下游机输入了正在自动运行的信号 ( 轨道 1LRIN[N0100411] ∶ ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
11
12
7
4
8
3
1

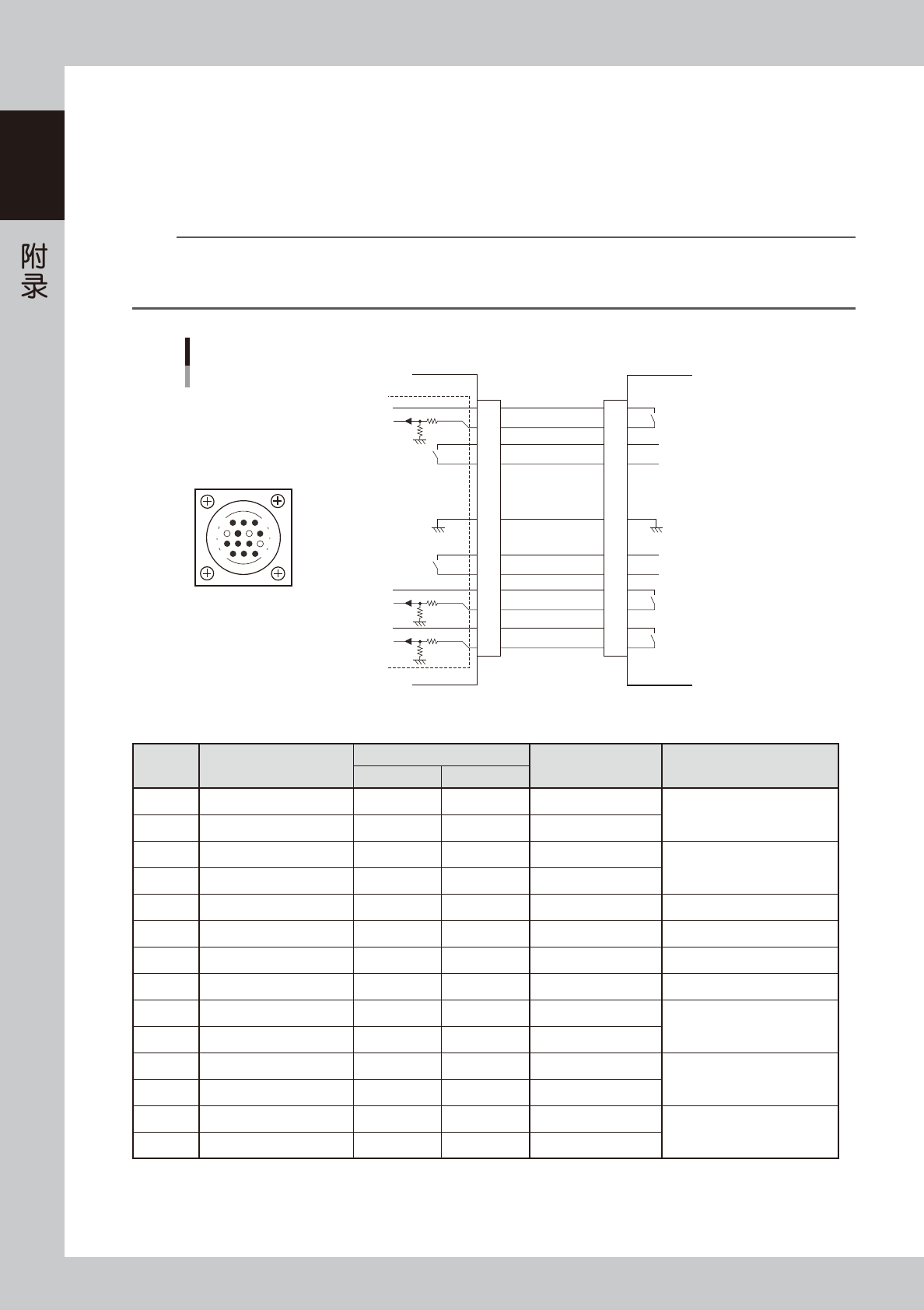

NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
BUSY IN
(LANE 1:N0100410)
(LANE 2:N0100413)
+24V
+24V
UR OUT
(LANE 1:T0100030)
(LANE 2:T0100032)
LR IN
(LANE 1:N0100411)
(LANE 2:N0100414)
+24V
LE IN
(LANE 1:N0100412)
(LANE 2:N0100415)
BA OUT
(LANE 1:T0100031)
(LANE 2:T0100033)
I/O BOARD
GND GND
55A04-KMK-00
■ 传送基板的信号 (NEXT INTERFACE)
针编号 信号名
地址
输入输出信号 信号内容
轨道 1 轨道 2
*1
1 +24V 共模输入范围 (+24V)
输入正在传入基板的信号
2 BUSY IN N0100410 N0100413 电压输入
3 BA OUT T0100031 T0100033 继电器触点输出
输出要求传出基板的信号
4 BA OUT T0100031 T0100033 继电器触点输出
5 空脚
6 空脚
(
有仿真针脚
)
( 防止误插入 )
7 GND
8 空脚
9 UR OUT T0100030 T0100032 继电器触点输出
输出正在自动运行的信号
10 UR OUT T0100030 T0100032 继电器触点输出
11 +24V 共模输入范围 (+24V)
输入正在自动运行的信号
12 LR IN N0100411 N0100414 电压输入
13 +24V 共模输入范围 (+24V)
输入基板正在机器间待机的信号
14 LE IN N0100412 N0100415 电压输入
*
1
轨道 2 的地址本机不使用。
A-5
A
2.保养配件
2.1 YSM20R 贴片机的保养配件表
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
n
要点
‧
关于易耗件所在的部位以及更换方法，请参照本书前述各章的内容。
‧
关于与吸嘴相关的易耗件，请参照本书前述第 1 章“2.1 易耗件”的内容。
■ 易耗件列表
使用部位 名称 配件名 配件编号 备注 数量
HM 贴装头单元 吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X 20
*3
吸嘴夹持力加强用弹簧片 PLATE, SPRING KGS-M714W-03X 20
*3
真空发生器用滤芯 FILTER KLW-M8527-00X 10
*3
滤芯用密封垫圈 GASKET KLW-M715B-00X 10
*3
FM 贴装头单元 吸嘴弹簧片 PLATE, SPRING KV7-M8171-00X 10
*3
夹持吸嘴用滚轮 ROLLER KV7-M81D4-00X 10
*3
吸嘴夹臂组件 ROLLER LOCK ASSY. KLW-M74D0-00X 5
*3
真空发生器用滤芯ー FILTER KLW-M8527-00X 5
*3
滤芯用密封垫圈 GASKET KLW-M715B-00X 5
*3
传送带
双段输送台机型用
出入口 W1、W4 ー
BELT, CONVEYOR KMK-M917H-00X 长 605mm、宽 6mm 4
*1
双段输送台机型用
输送台 1、2 W2、W3 ー
BELT, CONVEYOR KMK-M9110-00X 长 1175mm、宽 6mm 4
*1
双段输送台机型用ー
出入口加长 W1、W4 ー
BELT, CONVEYOR KMK-M957H-00X 长 975mm、宽 6mm 4
*1
单轨机型用
标准
BELT, CONV.(2916) KMK-M9113-00X 长 2916mm、宽 7mm 2
*1
单轨机型用
双侧加长
BELT, CONV.(3656) KMK-M9513-00X 长 3656mm、宽 7mm 2
*1
单轨机型用ー
单侧加长
BELT, CONV.(3286) KMK-M9513-10X 长 3286mm、宽 7mm 2
*1
气、雾过滤器 空气滤芯 FILTER ELEMENT KLF-M8502-50X 空气过滤器用 1
油雾滤芯 MIST FILTER ELEMENT KLF-M8502-70X 油雾过滤器用 1
底座部过滤网 吸气扇过滤网 FILTER, FAN KMG-M13NC-00X Y 轴冷却用吸气扇过滤网 4
吸气扇过滤网 ( 贴片机左后侧 ) FILTER, REAR FAN KLW-M13NB-00X 贴片机背面吸气扇过滤网 1
吸气扇过滤网 ( 控制箱部 ) FILTER KLV-M4136-00X 控制箱用吸气扇过滤网 1
静电消除器 ( 选购件 )
静电消除器放电针组件
(5 个装 )
NEEDLE SPARE SET KJX-M83P1-00X
1 盒装 5 个
1 个静电消除器需要 2 盒
2
*2
UPS ( 选购件 ) UPS 蓄电池 UPS, BATTERY KGA-M6566-30X 1
*1
固定侧、可调侧传送轨 ( 共 2 条 ) 所需的数量。
*2
1 个静电消除器所需的数量。
*3
1 个贴装头单元所需的数量。
A-6
A
■ YSM20R 双段输送台 (DS) 机型的保养配件列表
使用部位 名称 配件名 配件编号 备注 数量
HM
贴装头单元
贴装头部电磁阀单件 排气电磁阀 VALVE KLF-M7152-00X 真空发生器排气用 10
*1
控制用电磁阀 VALVE KLF-M7153-00X 真空发生器发生真空用 10
*1
清洁用排气电磁阀 VALVE KLW-M7158-00X 1
*1
真空发生器备件 EJECTOR KLW-M7157-10X
1 个贴装头用 1 个真空
发生器
10
*1
电磁阀周边配件 真空发生器用 BIT BIT KLW-M7154-00X 10
*1
BIT 胶盖 BIT CAP KLW-M7156-00X
真空发生器用 BIT 用的
胶盖
10
*1
消音器 MUFFLER KLW-M715A-00X BIT 胶盖内的消音器 10
*1
滤芯端盖 FILTER CAP KLW-M7155-00X 10
*1
吸气传感器 吸气传感器板 VAC SENSOR BRD ASSY KHY-M4592-01X 1
*1
R 轴作动部 张紧轮用轴 SHAFT2,TENSION KKE-M7126-00X 2
*1
驱动带 BELT1 KHY-M7131-00X 2
*1
驱动带 BELT2 KHY-M7132-00X 2
*1
张紧轮用轴 SHAFT1,TENSION KV8-M7115-00X 4
*1
张紧轮用轴 SHAFT3,TENSION KKE-M7128-00X 2
*1
轴承 BEARING 90933-03J128 16
*1
卡簧 CIRCLIP 99009-07800 2
*1
张紧轮用垫圈 WASHER PLAIN 92902-04200 6
*1
Z 轴作动部 直线电机 Z UNIT ASSY. KLW-M71G5-00X 10
*1
FM
贴装头单元
贴装头部电磁阀单件 排气电磁阀 VALVE KLF-M7152-00X 真空发生器排气用 5
*1
控制用电磁阀 VALVE KLF-M7153-00X 睁开发生器发生真空用 5
*1
清洁用排气电磁阀 VALVE KLW-M7158-00X 1
*1
真空发生器备件 EJECTOR KLW-M7157-10X
1 个贴装头用 1 个真空
发生器
5
*1
电磁阀周边配件 真空发生器用 BIT BIT KLW-M7154-00X 5
*1
BIT 胶盖 BIT CAP KLW-M7156-00X
真空发生器用 BIT 用的
胶盖
5
*1
消音器 MUFFLER KLW-M715A-00X BIT 胶盖内的消音器 5
*1
滤芯端盖 FILTER CAP KLW-M7155-00X 5
*1
吸气传感器 吸气传感器板 VAC5 SENS BRD ASSY KHY-M4592-10X 1
*1
R 轴作动部 驱动带 BELT KLW-M74RA-00X 5
*1
Z 轴作动部 滚珠丝杆 BALL SCREW KLW-M7421-00X 5
*1
导轨 GUIDE,Z KLW-M7425-00X 5
*1
吸嘴交换站
吸嘴交换站
(HM、FM 通用 )
ANC 开闭器用气缸 CYL.ANC OP/CL ASSY KLW-M653S-00X 1
*2
ANC 传感器板 ANC CTRL BOARD ASSY KLW-M45BA-00X 1
*2
ANC 开闭器驱动阀 VALVE KLW-M91V1-00X 1
*2
排气站 滤芯 FILTER,SPARE KGR-M9934-F0X 1
*3
