1-7 1 吸气扇过滤网 (Y轴冷却扇用) 易耗件 (传送部、底座部) 选购件 传送带(入口、出口用) ■ 双段输送台机型 ■ 单轨机型 传送带(W2、W3用) 传送带(单轨用) 空气过滤器 油雾过滤器 ■ 气、雾过滤器 油雾滤芯 空气滤芯 ■ 吸气扇过滤网 * 贴片机背视图 ＊正面、背面各有2处 吸气扇过滤网 (贴片机背面) 吸气扇过滤网 (控制箱) 55102-KMK-00
1-6
1
名称 配件名 配件编号 备注
与吸嘴相关的
其它配件
BODY, NOZZLE 310 KHY-M77A1-00X 310A/3010A/3110A 用
仅限吸嘴前端部
BODY, NOZZLE 311 KHY-M7711-03X 311A 用
BODY, NOZZLE 312 KHY-M7721-02X 312A 用
BODY, NOZZLE 313 KHY-M7731-02X 313A 用
BODY, NOZZLE 301 KHN-M7711-05X 301A 用
BODY, NOZZLE 302 KHN-M7721-04X 302A 用
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 用
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 用
BODY, NOZZLE 306/317 KHY-M7771-00X 306A/317A 用
BODY, NOZZLE 307/318 KHY-M7781-00X 307A/318A 用
SPRING KHN-M7713-00X 303A/314A、306A/317A、313A 用
SPRING KHN-M7713-10X
301A、302A、310A/3010A/3110A、
311A、312A 用
PIN KHN-M7714-00X
301、302、303/314A、306/317A、
312A、313A 用
CLIP KHN-M7715-00X
301A、302A、303A/314A、
306A/317A、310A/3010A/3110A、
311A、312A、313A 用
O-RING 90990-17J013 304/315A 用
防臭氧用
O-RING 90990-17J014 307/318A 用
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
■ 传送部、底座部易耗件 ( 选购件 )
名称 配件名 配件编号 备注
传送带
(YSM20R 双段输送台机型用 )
出入口 W1、W4
BELT, CONVEYOR KMK-M917H-00X
长 605mm
宽 6mm
输送台 1、2 W2、W3
BELT, CONVEYOR KMK-M9110-00X
长 1175mm
宽 6mm
出入口
加长
W1、W4
BELT, CONVEYOR KMK-M957H-00X
长 975mm
宽 6mm
传送带
(YSM20R 单轨机型用 )
标准
BELT, CONV.(2916) KMK-M9113-00X
长 2916mm
宽 7mm
两侧加长
BELT, CONV.(3656) KMK-M9513-00X
长 3656mm
宽 7mm
单侧加长
BELT, CONV.(3286) KMK-M9513-10X
长 3286mm
宽 7mm
名称 配件名 配件编号 备注
空气滤芯
FILTER ELEMENT KLF-M8502-50X
空气过滤器用
油雾滤芯
MIST FILTER ELEMENT KLF-M8502-70X
油雾过滤器用
吸气扇过滤网
FILTER, FAN KMG-M13NC-00X
Y 轴冷却用吸气扇过滤网
吸气扇过滤网（贴片机左后侧）
FILTER, REAR FAN KLW-M13NB-00X
贴片机背面吸气扇过滤网
吸气扇过滤网 ( 控制箱部 )
FILTER KLV-M4136-00X
控制箱用吸气扇过滤网
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。

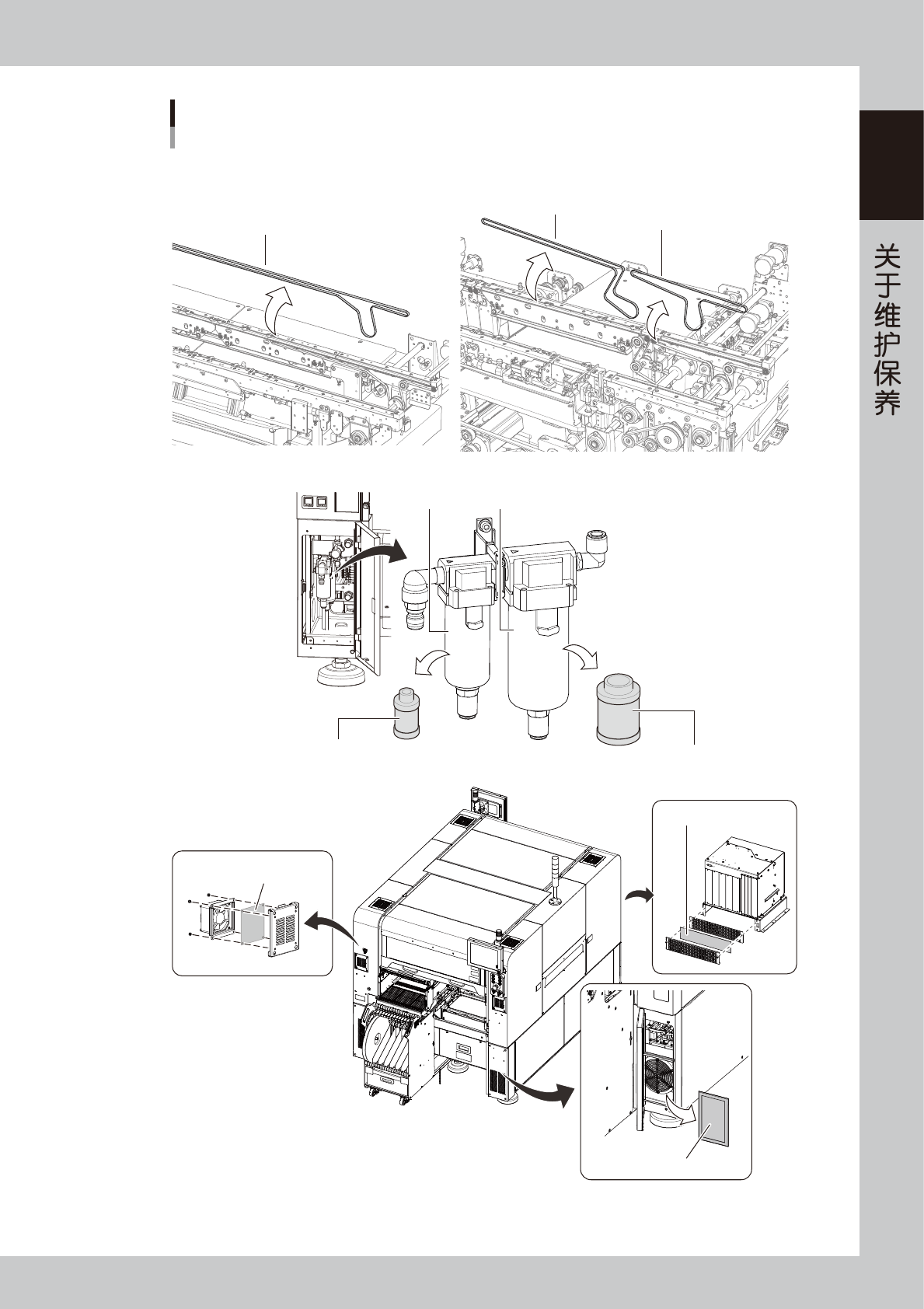

1-7
1
吸气扇过滤网
(Y轴冷却扇用)
易耗件 (传送部、底座部)
选购件
传送带(入口、出口用)
■ 双段输送台机型■ 单轨机型
传送带(W2、W3用)
传送带(单轨用)
空气过滤器 油雾过滤器
■ 气、雾过滤器
油雾滤芯
空气滤芯
■ 吸气扇过滤网
* 贴片机背视图
＊正面、背面各有2处
吸气扇过滤网 (贴片机背面)
吸气扇过滤网 (控制箱)
55102-KMK-00
1-8
1

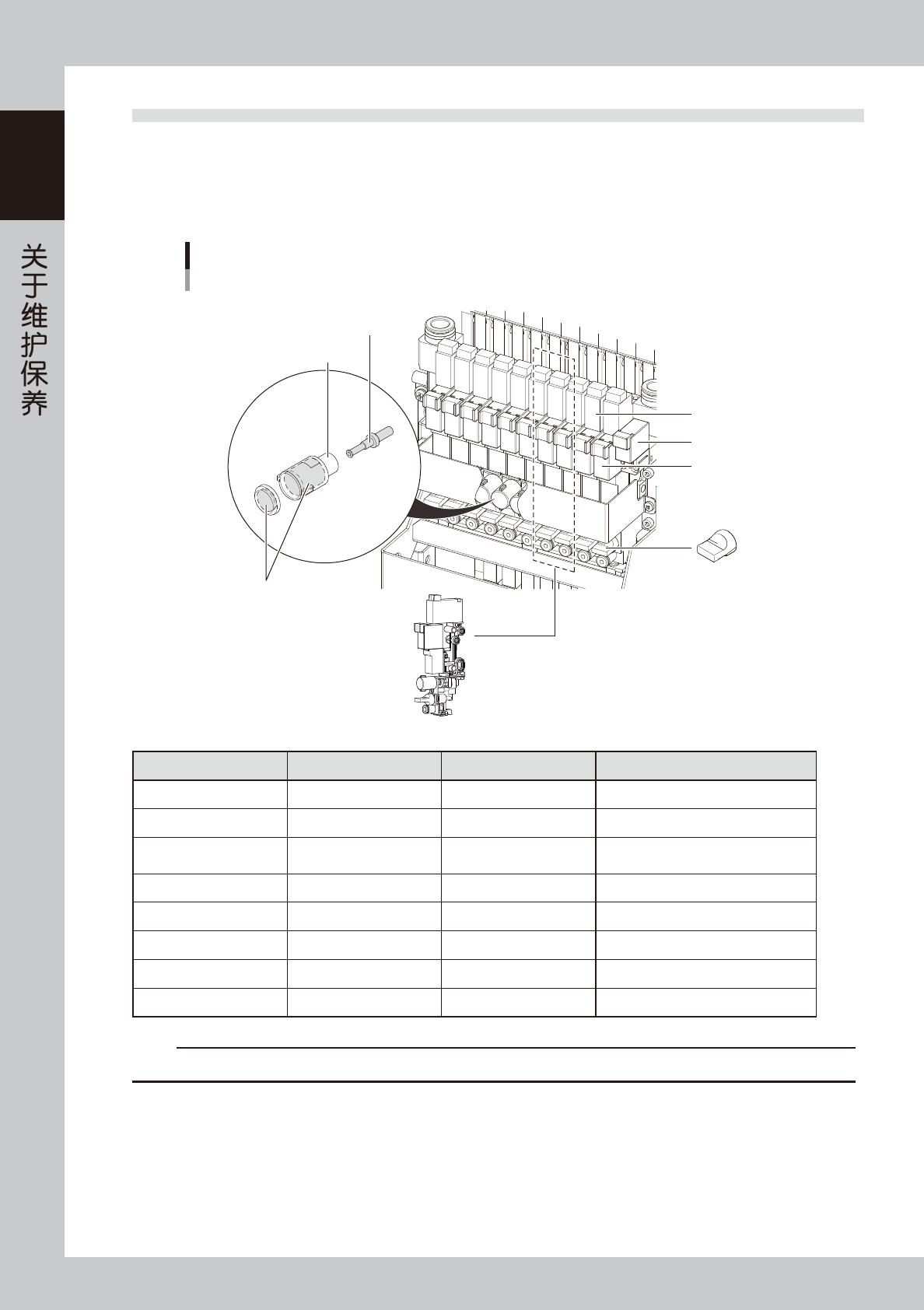

2.2 需更换的配件
本书所指需更换的配件是指失去功效 ( 发生故障 ) 会使设备停止运行，但更换之后无需对设备进行调整的配件。
下列配件的更换方法，将在后述的各章节中作详细介绍。
2.2.1 HM 贴装头单元
需更换的配件
HM贴装头 (此图为拆下机盖、拔掉插头与空气软管的图)
清洁用排气电磁阀
排气电磁阀
BIT胶盖
滤芯端盖
控制用电磁阀
真空发生器用 BIT
消音器
真空发生器备件
55103-KMK-00
名称 配件名 配件编号 备注
排气电磁阀
VALVE KLF-M7152-00X
真空发生器排气用
控制用电磁阀
VALVE KLF-M7153-00X
真空发生器发生真空时用
真空发生器用 BIT
BIT KLW-M7154-00X
建议约 2 年更换 1 次
禁止再利用
BIT 胶盖
BIT CAP KLW-M7156-00X
消音器
MUFFLER KLW-M715A-00X
BIT 胶盖内的消音器
清洁用排气电磁阀
VALVE KLW-M7158-00X
滤芯端盖
FILTER CAP KLW-M7155-00X
真空发生器备件
EJECTOR KLW-M7157-10X
1 个贴装头用 1 个真空发生器
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
