2-1 2 作业前 原则上，维护保养作业必须在切断设备电源的状态下进行。 但，根据作业内容也有不得不接通设备电源在紧急停机状态下进行的作业。 此时，请务必确认安全并按下急停按钮之后再操作。 此外，根据作业内容，需要移动轴和确认运行动作时，请接通设备电源之后再操作。 此时也请务必确认安全之后再操作。 启动设备时，必须满足下述条件。 ■ 运行条件 1. 已达到了适当的供给气压。 2. 机盖已全部关闭。 3. 配备一次性…
2-1
2
作业前
原则上，维护保养作业必须在切断设备电源的状态下进行。
但，根据作业内容也有不得不接通设备电源在紧急停机状态下进行的作业。
此时，请务必确认安全并按下急停按钮之后再操作。
此外，根据作业内容，需要移动轴和确认运行动作时，请接通设备电源之后再操作。
此时也请务必确认安全之后再操作。
启动设备时，必须满足下述条件。
■ 运行条件
1.已达到了适当的供给气压。
2.机盖已全部关闭。
3.配备一次性换料车时，所有料车都已固定。
4.吸嘴、其它装备已在正常状态下安装完毕。
n
要点
本书中介绍的操作步骤中有“解除贴片机的紧急停机状态”的记述。
这是指“向右转动急停按钮之后按 [READY ( 准备就绪 )] 按钮，使伺服进入使能状态”的意思。

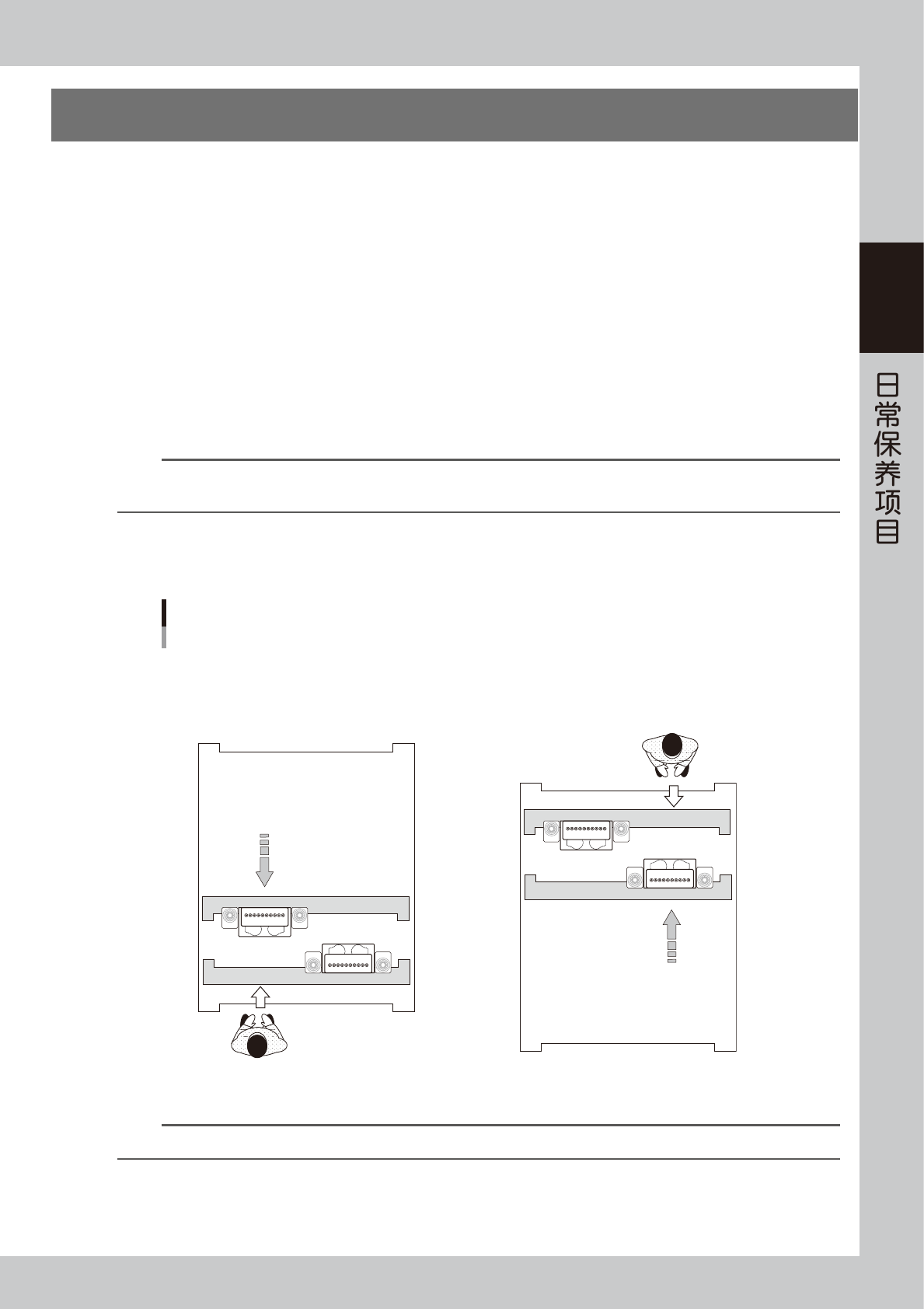

■ 对贴装头单元部进行维护保养时
双梁机型时，为便于操作需将贴片机前侧的贴装头单元移到后侧，后侧的贴装头单元移到前侧。
贴装头单元部
双梁机型 (以前后侧都装配HM贴装头为例)
■ 贴装头单元的维护保养要点
贴片机正面
对后侧的贴装头进行维护保养时 对前侧的贴装头进行维护保养时
贴片机正面
移动贴装头单元
移动贴装头单元
55204-KMK-00
n
要点
移动贴装头单元时，只需按“生产设计”画面的 [ 贴装头移至前侧 ] 或 [ 贴装头移至后侧 ] 按钮即可。
2-2
2

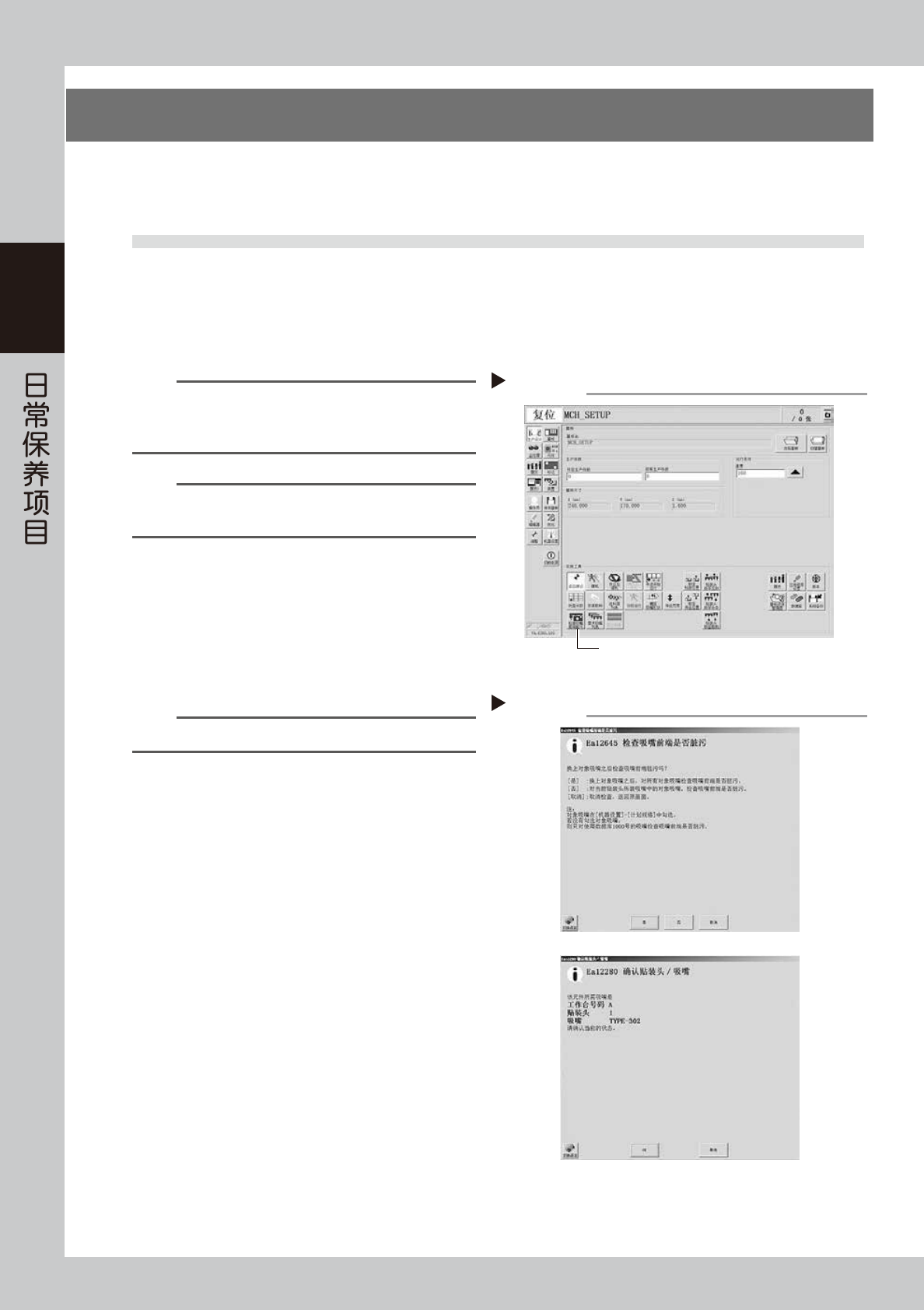

1.吸嘴状态的检查
若吸嘴前端粘附锡膏或吸嘴孔被堵塞，可能导致发生吸料错误或识别错误。若吸嘴的回弹动作迟钝也会导致发生
吸料、贴料错误。为此，需定期对各个吸嘴进行点检。
1.1 通过软件系统检查
■ 吸嘴脏污的检查方法 ( 使用 [ 检查吸嘴前端脏污 ] 按钮 )
此处所说的“吸嘴脏污”是指吸嘴的前端因粘附锡膏而发亮的状态。它是导致识别相机将发亮部分误识别为元件
的重要原因。使用 [ 检查吸嘴前端脏污 ] 按钮判断吸嘴前端是否脏污时，需在没有吸附元件的状态下，用相机识别
吸嘴前端。
n
要点
[ 检查吸嘴前端脏污 ] 按钮，是通过识别吸嘴中心附近是否有
光亮反射来判断吸嘴是否有脏污的，因此对象吸嘴为 301A、
302A、311A 等前端较小的吸嘴。
n
要点
吸嘴规格随机型而不同，可能有需要添加设置的情况。
详细内容，请向销售代理商或本公司咨询。
1
( 无吸嘴交换站时 ) 更换吸嘴。
1. 按“生产设计”画面的 [ 需求吸嘴列表 ] 按钮，
确认生产中需使用的吸嘴。
e
2. 按急停按钮之后，打开贴片机的正面机盖。
3. 将生产中需要使用的吸嘴安装在贴装头上。
4. 关闭机盖，解除贴片机的紧急停机状态。
n
要点
选配有吸嘴交换站时，无需 Step1。
2
按 [ 检查吸嘴前端脏污 ] 按钮。
按“生产设计”画面中的 [ 检查吸嘴前端脏污 ] 按钮。
3
选择执行的内容。
确认提示内容，选择下列按钮之一。
■ 选择[是]时
自动更换吸嘴，对所有对象吸嘴进行确认。
■ 选择[否]时
对当前安装在贴装头上的吸嘴中的对象吸嘴进行确认。
4
确认画面的提示内容。
若检查结果为 NG，请参照后述第 3 章“1.2 吸嘴
的清洁”清洁吸嘴。
按[检查吸嘴前端脏污]按钮
Step 2
[检查吸嘴前端脏污]按钮
56200-KMK-00
选择执行内容
Step 3
选择[否]时
56201-KMK-00
