第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检 3-1
1.1.1 回弹部的点检 3-1
1.1.2 吸嘴弹簧片与滚轮锁的点检 3-2
1.2 吸嘴的清洁 3-3
1.2.1 吸嘴回弹部的清洁与加油 3-3
1.2.2 吸嘴孔的清洁 3-4
1.2.3 吸嘴前端部的清洁 3-5
1.2.4 ANC 吸嘴装卸工具的使用方法 3-6
1.3 抓手吸嘴 ( 选配 ) 的清洁与加油 3-9
1.3.1 抓手吸嘴的点检 3-9
1.3.2 抓手吸嘴的清洁与加油 3-9
1.4 多视觉相机照明保护玻璃的清洁 3-11
2. 每月 3-12
2.1 X 轴部 3-13
2.1.1 X 轴滚珠丝杆的清洁与加油 3-13
2.1.2 X 轴导轨的清洁与加油 3-15
2.2 Y 轴部 3-16
2.2.1 Y 轴导轨的清洁、加油与线性标尺的清洁 3-16
2.3 传送部 3-18
2.3.1 检查传送部传感器的状态与动作 3-18
3. 3 个月 3-19
3.1 贴装头空气滤芯的清洁与更换 3-19
3.2 真空发生器的真空压力检查 3-20
3.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查 3-21
3.4 吸嘴轴前端部的检查 3-23
3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 ) 3-24
3.5.1 花键轴 Z 轴的动作确认 3-24
3.5.2 花键轴表面的检查与清洁 3-24
3.5.3 给花键轴加油 ( 需要时 ) 3-25
3.6 Z 轴滚珠丝杆等的清洁与加油 ( FM 贴装头 ) 3-26
3.7 PU 轴 3-28
3.7.1 PU 轴滚珠丝杆的清洁与加油 3-28
3.8 底座部 3-30
3.8.1 Y 轴冷却用吸气扇过滤网的清洁 3-30
4. 6 个月 3-32
4.1 相机照明装置的清洁 3-32
4.1.1 基准标记识别相机的清洁 3-32
4.1.2 多视觉相机的清洁 3-33
4.1.3 扫描相机的清洁 (HM 贴装头 ) 3-34
4.1.4 侧面视觉相机的简易清洁 (FM 贴装头 ) 3-35
5. 1 年 3-36
5.1 花键轴内的清洗 3-36
5.1.1 HM 贴装头 3-36
5.1.2 FM 贴装头 3-38
5.2 传送带的点检与导轨等的清洁 3-40
5.3 W 轴的清洁与加油 3-45
5.3.1 W 轴与 U 轴的清洁与加油 (YSM20R 双段输送台机型 ) 3-45
5.3.2 W 轴的清洁与加油 (YSM20R 单轨机型 ) 3-49
5.4 吸嘴轴前端部的清洁 3-52
5.4.1 HM 贴装头的吸嘴轴前端部 3-52
5.4.2 FM 贴装头的吸嘴轴前端部 3-54
5.5 底座部 3-56
5.5.1 贴片机背面过滤网的清洁 3-56
5.5.2 控制箱部用吸气扇过滤网的清洁 3-57
5.5.3 气、雾滤芯的更换与过滤杯的清洁 3-59
5.6 识别装置 3-61
5.6.1侧面视觉相机内部的清洁 (FM 贴装头 ) 3-61
6. 2 年 3-65
6.1 真空发生器用 BIT 的更换 3-65
3-1
3
1.每周
本节，介绍每周需进行 1 次的维护保养项目。
1.1 吸嘴的点检
如果吸嘴的回弹动作不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。
1.1.1 回弹部的点检
确认吸嘴的回弹状态。用手指按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。
c
注意
按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。

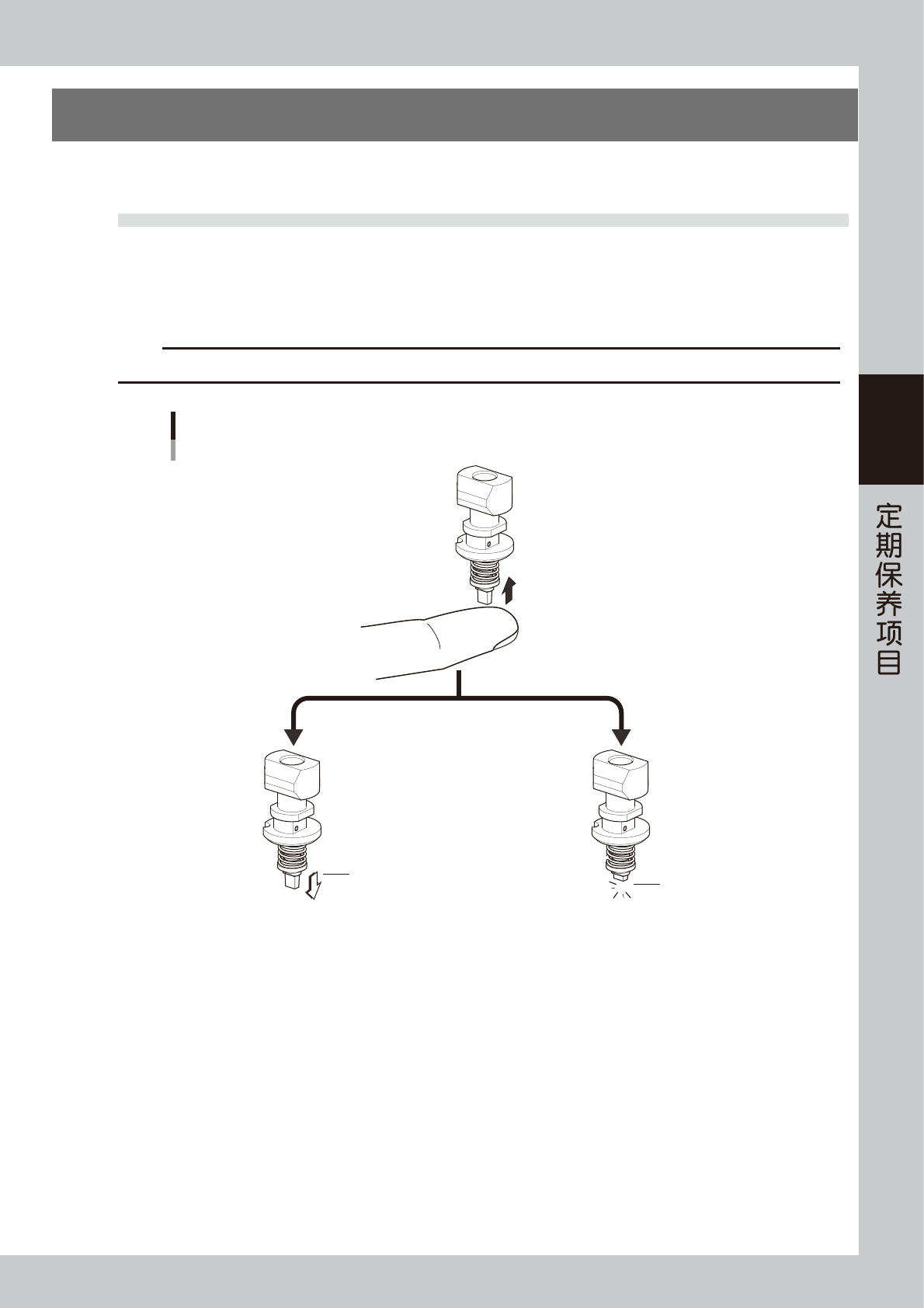

吸嘴的回弹状态
以Type302A吸嘴为例
用手指按压吸嘴前端部
1mm左右
复原
复原不顺畅
无法复原
OK NG
55300-KMK-00
