3-1 3 1. 每周 本节，介绍每周需进行 1 次的维护保养项目。 1.1 吸嘴的点检 如果吸嘴的回弹动作不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。 1.1.1 回弹部的点检 确认吸嘴的回弹状态。用手指按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。 c 注意 按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。 吸嘴的回弹状态 以Type302A吸嘴为例 用手指按压吸嘴前端部…
4. 6 个月 3-32
4.1 相机照明装置的清洁 3-32
4.1.1 基准标记识别相机的清洁 3-32
4.1.2 多视觉相机的清洁 3-33
4.1.3 扫描相机的清洁 (HM 贴装头 ) 3-34
4.1.4 侧面视觉相机的简易清洁 (FM 贴装头 ) 3-35
5. 1 年 3-36
5.1 花键轴内的清洗 3-36
5.1.1 HM 贴装头 3-36
5.1.2 FM 贴装头 3-38
5.2 传送带的点检与导轨等的清洁 3-40
5.3 W 轴的清洁与加油 3-45
5.3.1 W 轴与 U 轴的清洁与加油 (YSM20R 双段输送台机型 ) 3-45
5.3.2 W 轴的清洁与加油 (YSM20R 单轨机型 ) 3-49
5.4 吸嘴轴前端部的清洁 3-52
5.4.1 HM 贴装头的吸嘴轴前端部 3-52
5.4.2 FM 贴装头的吸嘴轴前端部 3-54
5.5 底座部 3-56
5.5.1 贴片机背面过滤网的清洁 3-56
5.5.2 控制箱部用吸气扇过滤网的清洁 3-57
5.5.3 气、雾滤芯的更换与过滤杯的清洁 3-59
5.6 识别装置 3-61
5.6.1侧面视觉相机内部的清洁 (FM 贴装头 ) 3-61
6. 2 年 3-65
6.1 真空发生器用 BIT 的更换 3-65
3-1
3
1.每周
本节，介绍每周需进行 1 次的维护保养项目。
1.1 吸嘴的点检
如果吸嘴的回弹动作不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。
1.1.1 回弹部的点检
确认吸嘴的回弹状态。用手指按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。
c
注意
按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。
吸嘴的回弹状态
以Type302A吸嘴为例
用手指按压吸嘴前端部
1mm左右
复原
复原不顺畅
无法复原
OK NG
55300-KMK-00
3-2
3
1.1.2 吸嘴弹簧片与滚轮锁的点检
吸嘴弹簧片与滚轮锁夹持吸嘴的状态需定期进行点检。
‧
若吸嘴弹簧片的弹力不稳定，会给吸料、识别、贴装等所有作业带来不良影响。
‧
若滚轮锁部松动，会影响夹持吸嘴的力度。
‧
滚轮有损伤，会导致识别出错。
■ 吸嘴弹簧片与滚轮锁的点检要点
从吸嘴基座拆卸并安装吸嘴，点检下述项目。
‧
夹持吸嘴的力度是否足够大。
‧
装入吸嘴之后，弹簧片与吸嘴 (FM 贴装头时弹簧片与吸嘴夹臂 ) 之间无间隙。
‧
吸嘴弹簧片无变形。
‧
吸嘴弹簧片夹持吸嘴部无变形、无磨损。
‧
固定螺丝 (FM 贴装头时固定螺栓 ) 无松动。
‧
滚轮无损伤。

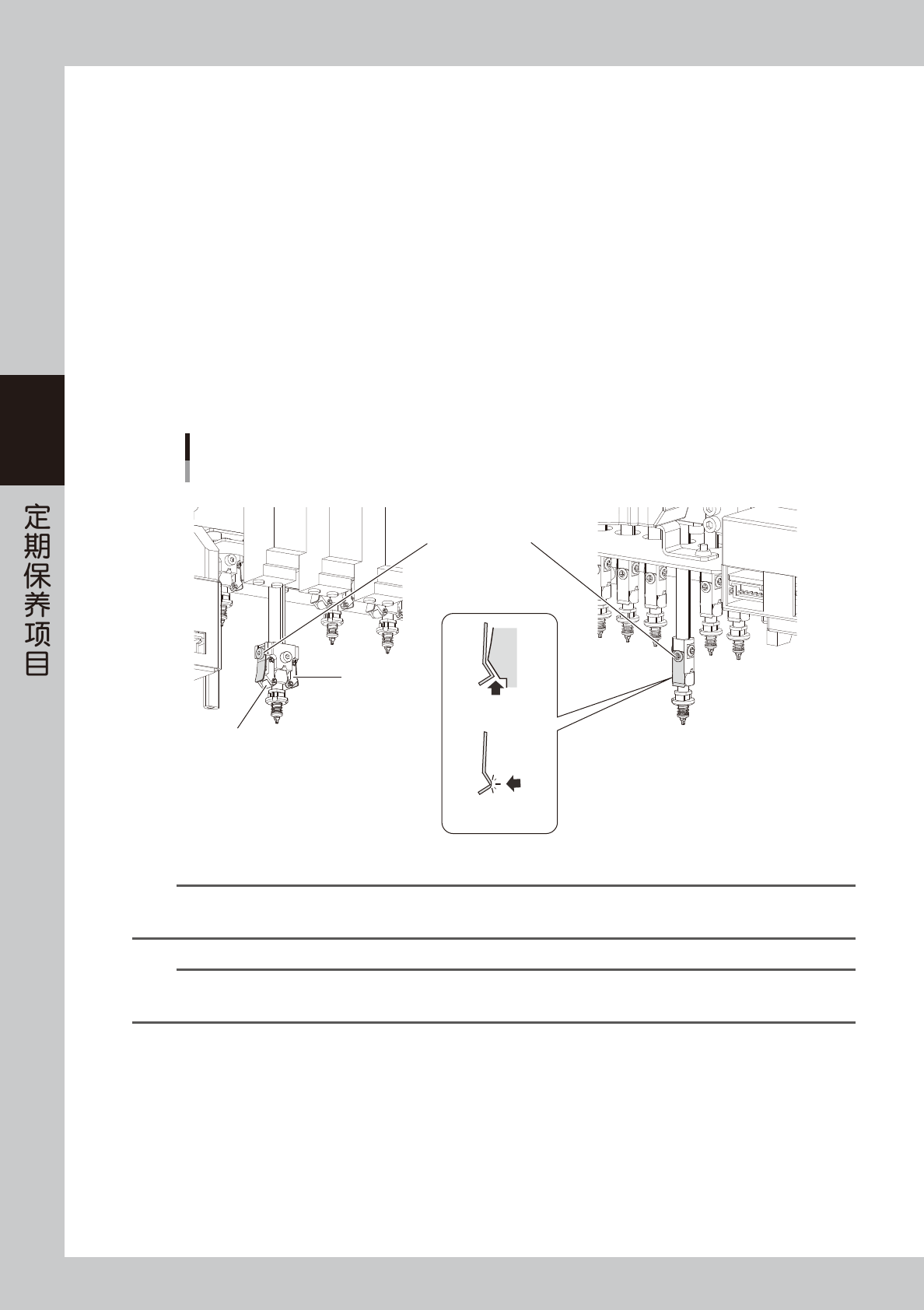

检查吸嘴弹簧片与滚轮锁
FM贴装头 HM贴装头
固定螺丝无松动固定螺栓无松动
滚轮无损伤
吸嘴夹臂
无间隙
无变形、无磨损
55301-KMK-00
n
要点
若有上述问题，请参照后述第 6 章“2.1 吸嘴弹簧片的更换”、“2.2 滚轮锁的更换 (FM 贴装头 )”更换弹簧片或滚轮锁。
吸嘴弹簧片与滚轮锁，即使只有单侧有问题，更换时也必须成对更换。
n
要点
从贴装头上拆下的吸嘴，点检完之后务必装回原贴装头上。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中原来的位置。
