3-12
3
2.每月
本节，以点检 X 轴的滚珠丝杆、导轨与 Y 轴的导轨、线性标尺之后的清洁与加油为中心介绍每月需保养的项目。
点检要点与注意事项如下。
■ 点检要点
1. 滚珠丝杆和导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆和导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆是否有异响？
在按下急停按钮的状态下，用手推动 X 轴检查滚珠丝杆是否有异响。
解决方法
1.芯片等被夹入，是磨损滚珠丝杆和导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参照后述“清洁、加油”的内容添加润滑油。
3.若按照上述第 1. 与第 2. 的解决方法进行了处理，仍然无法消除异响，请与销售代理商或直接与本公司联系。
■ 注意事项
w
警告
本机有发生强磁场的部位，维护保养作业中不得不将身体伸入设备内作业时务必注意安全。有关强磁场的注意事项记载在书首的
“安全须知”中，请务必仔细阅读。
c
注意
各轴的滚珠丝杆或导轨出现异响时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
c
注意
为防止零部件遗失或掉入 Y 轴直线导轨部，请务必在下方垫上方巾之后再操作。
c
注意
有关润滑油的使用，请参阅前述“安全须知”与第1章“2.3.2 加油工具、润滑油”中有关润滑油的使用注意事项。

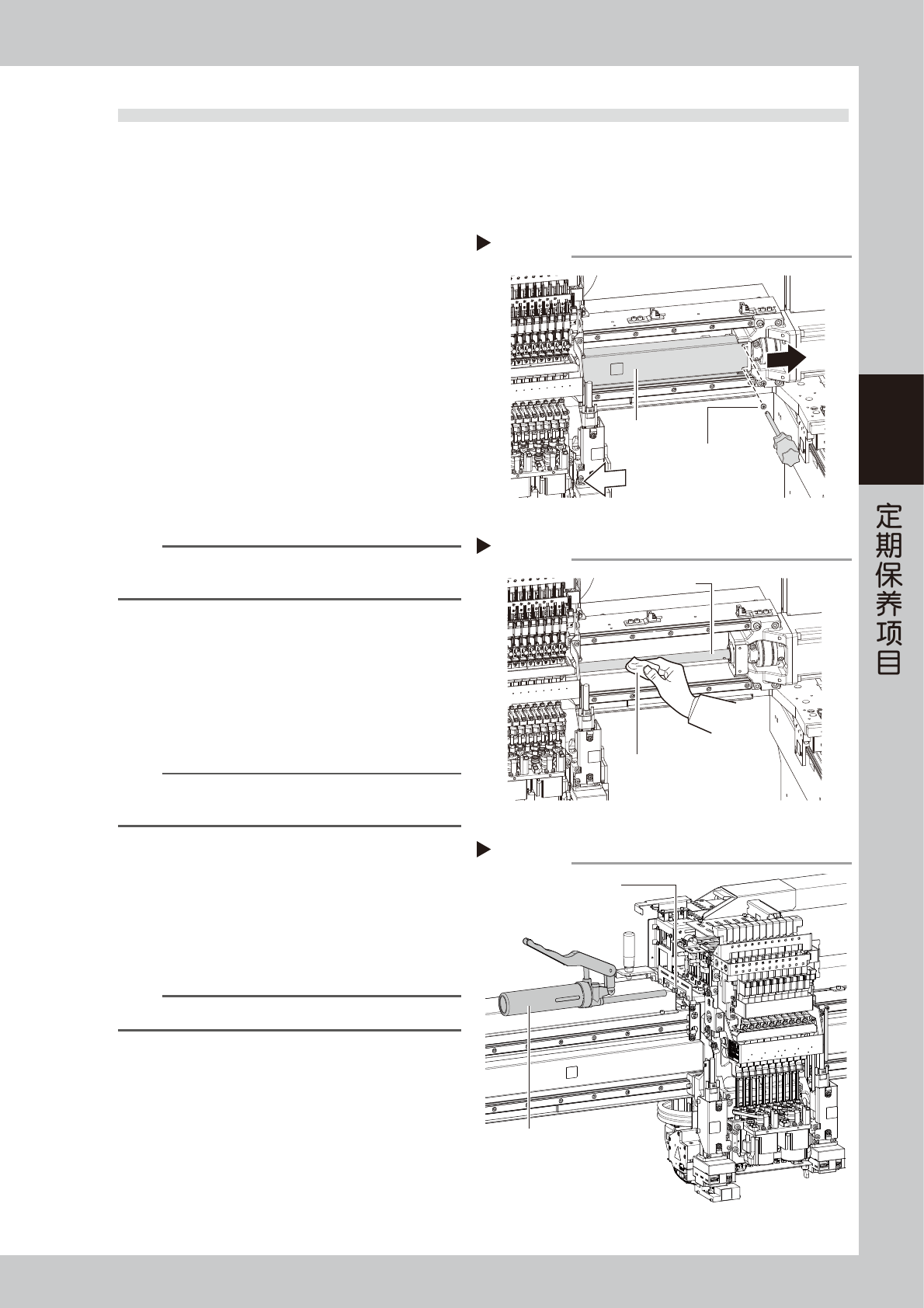

3-13
3
2.1 X 轴部
下面，介绍 X 轴的点检、清洁与加油的方法。关于加油位置与加油方式，请参阅后述“第 5 章 加油位置一览”。
加油之前，先准备润滑油枪 ( 标准枪嘴 ) 与指定的润滑油 (NSL)。
2.1.1 X 轴滚珠丝杆的清洁与加油
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
4. 将方巾垫在 Y 轴直线导轨与顶板上。
2
拆卸防止润滑油飞溅用的护盖。
拆卸 X 轴的防止润滑油飞溅用护盖。
1. 用十字螺丝刀拆下护盖右侧 ( 面向贴片机时的
右侧 ) 的固定螺丝。左侧的固定螺丝则适当拧
松。
2. 将贴装头移到左侧，再将护盖向右抽出。
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。电机侧的护盖前端为插入式。
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头单元移到一端。
2. 用无尘擦拭纸等擦去滚珠丝杆的脏污润滑油与
尘屑。
3. 再将贴装头单元移到另一端之后，擦拭滚珠丝
杆的另一端。
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
4
加润滑油。
1. 如右图所示，将贴装头单元移到一端直到可以
看见润滑油注油嘴的位置。
2. 用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油从润
滑油注油嘴注入。并排 3 个润滑油注油嘴中中
间 1 个为 X 轴滚珠丝杆的润滑油注油嘴。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
拆卸防止润滑油飞溅用的护盖
Step 2
护盖
护盖固定螺丝
55320-KMK-00
擦拭滚珠丝杆
Step 3
无尘擦拭纸
滚珠丝杆
55321-KMK-00
加润滑油
Step 4
润滑油注油嘴
润滑油枪
(标准枪嘴)
55322-KMK-00

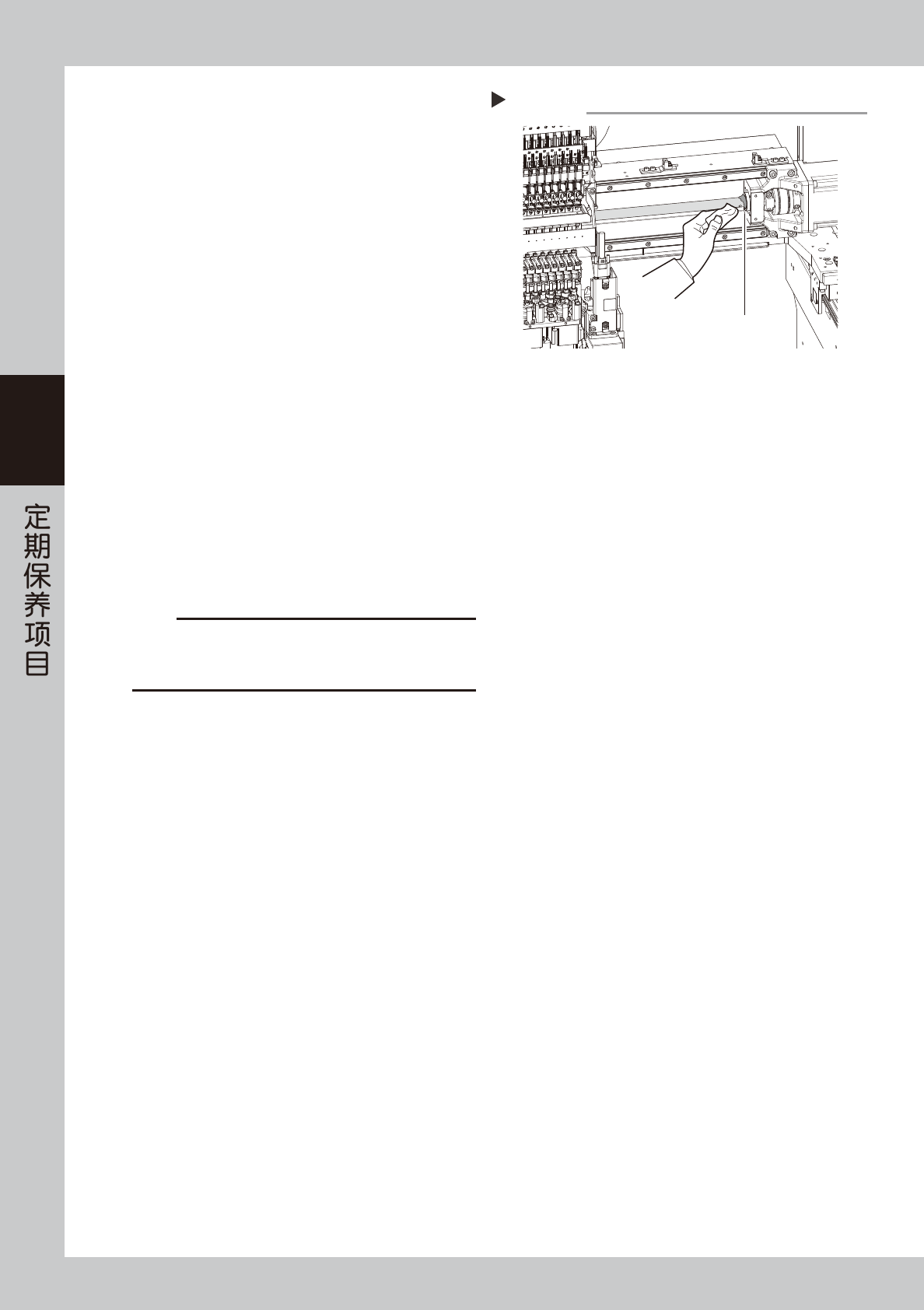

3-14
3
5
擦去多余的润滑油。
1. 用移动把手将贴装头单元移到一端。
2. 擦去滚珠丝杆以及螺母端面多余的润滑油。
3. 再将贴装头单元移到另一端，擦去滚珠丝杆以
及另一端的螺母端面多余的润滑油。
6
进行暖机运行。
1. 取出垫着的方巾。
2. 按照与拆卸护盖时相反的步骤，将防止润滑油
飞溅用护盖装回原位。
3. 关闭贴片机机盖之后，解除贴片机的紧急停机
状态。
使用一次性换料车的机型，需先将料车固定在
贴片机之后，再关闭机盖，解除贴片机的紧急
停机状态。
4. 打开暖机画面，进行约 8 分钟的暖机运行。
7
e
确认润滑油的状态。
1. 暖机运行结束之后，按急停按钮，打开贴片机
的正面机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
2. 拆卸防止润滑油飞溅用护盖。
3. 擦去滚珠丝杆以及螺母端面堆积的润滑油。
c
注意
务必反复进行上述 Step6 〜 7 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。
8
将护盖装回原位。
按照与拆卸护盖时相反的步骤，安装防止润滑油飞
溅用的护盖。
擦去多余的润滑油
Step 5
多余的润滑油
55323-KMK-00
