3-19 3 3. 3 个月 本节，介绍每 3 个月需进行 1 次的维护保养项目。 3.1 贴装头空气滤芯的清洁与更换 虽然供气状态与实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。 若只是轻微脏污，可用喷气工具 ( 选购件 ) 清除 ； 若脏污严重无法清除干净时，建议更换滤芯。 1 移动贴装头单元。 1. 将易受磁场影响的手表、ID 磁卡等随身物品全 部取出。 e 2. 按急停按钮之后，打开贴片机的正面机盖。 使…
3-18
3

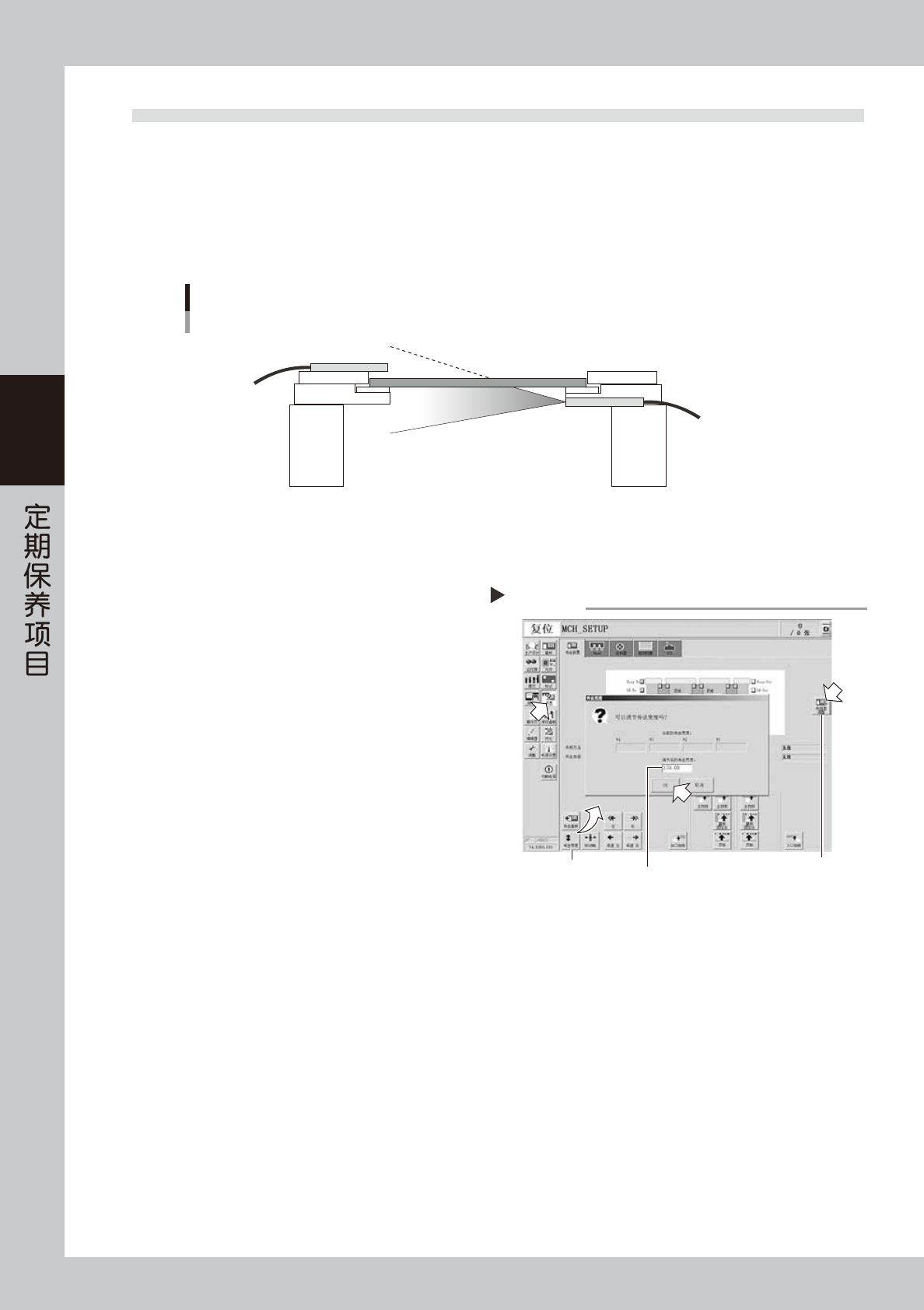

2.3 传送部
2.3.1 检查传送部传感器的状态与动作
本机传送部使用的是穿透型光纤传感器。发射光与接受光传感器之间的距离随传送宽度的变化而变化，传感器接
受光的状态也随之变化。本机具有“传感器调整功能”，可以记录调节传送宽度之后的传感器接受光的状态并自动
写入传感器的界限值。
通过定期调节传送宽度，可以检查传送部传感器的感应是否正常，“传感器调节功能”是否正常运行。
检查传送部传感器的状态与动作
发射光
接受光
55329-KMK-00
1
进行作业之前的准备。
确认传送轨上无基板，传送轨运行范围内无顶针等。
2
打开 [ 装置 ]-“传送装置”画面。
3
按 [ 传送宽度 ] 按钮，调节传送宽度。
显示调节传送宽度的对话框之后，输入任意的传送
宽度，按 [OK] 按钮。传送宽度变为指定的宽度。
4
确认是否报错。
传送宽度变为指定的宽度之后，若没有显示错误警
告，就说明传感器的感应正常。检查作业到此结束。
若显示了错误警告，需继续进入 Step5 调整传感器。
5
调整传感器。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传感器调整 ]
按钮。
2. 显示确认对话框之后，按 [OK] 按钮开始调整传
感器。
6
再次确认是否报错。
再次调节传送宽度，确认不再显示错误警告。
7
检查传感器周围。
若仍然显示错误警告，可能传感器周围接受光的状
态不佳或传感器 ( 放大器 ) 故障、光纤断裂。此时，
需先清除传感器部的脏污与尘屑之后，再次调节传
送宽度确认是否会显示错误警告。
检查传送部传感器的感应是否正常
[传感器调整] 按钮
[传送宽度] 按钮
输入任意的传送宽度
Step 2-5
56301-KMK-00
3-19
3
3.3 个月
本节，介绍每 3 个月需进行 1 次的维护保养项目。
3.1 贴装头空气滤芯的清洁与更换
虽然供气状态与实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。
若只是轻微脏污，可用喷气工具 ( 选购件 ) 清除 ；若脏污严重无法清除干净时，建议更换滤芯。
1
移动贴装头单元。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按急停按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
3. 将贴装头单元移到便于拆卸空气滤芯的位置。
4. 将方巾垫在贴装头单元的下方。
2
拆卸整流板。
用十字螺丝刀拆下右图所示的整流板。
3
拆卸滤芯端盖。
将滤芯端盖向左转动可以连同滤芯一起拆下。
4
清洁滤芯。
若只是轻微脏污，可用喷气工具清除后继续使用。
n
要点
若脏污严重或已变色，需换上新的滤芯 (KLW-M8527-00X)。
5
安装滤芯。
1. 将滤芯嵌入滤芯端盖之后插回原位。
2. 向右拧紧固定。
n
要点
安装滤芯时，请顺带确认密封垫圈。若已老化或变形，需换
上新的密封垫圈 (KLW-M715B-00X)。
6
安装整流板。
1. 用十字螺丝刀将整流板装回原位。
2. 取出垫在贴装头单元下方的方巾。
拆卸整流板
Step 2
整流板
FM贴装头
HM贴装头
55330-KMK-00
拆卸滤芯端盖
Step 3
滤芯端盖
滤芯
FM贴装头
HM贴装头
55331-KMK-00
清洁滤芯
Step 4
滤芯
喷气工具
与气源插口连接
55332-KMK-00
3-20
3
3.2 真空发生器的真空压力检查
确认各个贴装头的真空发生器的真空压力。若真空压力未能达到规定的压力值，可能需要更换 BIT 或电磁阀。
关于更换方法，请参照本章后述“6.1 真空发生器用 BIT 的更换”或后述第 6 章“3.1 电磁阀类的更换 (HM 贴装头 )”、
“3.2 电磁阀类的更换 (FM 贴装头 )”。
此处，以 HM 贴装头单元为例介绍检查真空发生器真空压力的方法。
e
1
使贴装头部移到贴片机正面侧。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于作业需将料
车从贴片机上拆下。
3. 将贴装头部移到贴片机正面一侧。
2
从上侧的气密接头上拔出空气软管。
从上侧气密接头上拔出所有空气软管。下侧的无需
拆卸。
n
要点
空气软管安装在贴装头单元的正面盖板背面的支架上。拔出
空气软管时，注意不要使空气软管从支架中滑落。
3
确认每个贴装头的真空压力。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按所有贴装头的 [ 吸气 ] 按钮。
4. 用手指堵住气密接头部。
5. 此时画面中央的最大值显示封闭状态的真空压
力值。请确认此时的显示值是否在封闭状态参
考值“190”以上。
6. 切换工作台，对所有贴装头进行 3.
～
5. 的操作，
确认真空压力。
参考
未达到上述参考值时，需重新检查贴装头的气路 ( 真空发生器、
电磁阀 )，并根据需要进行清洁与更换。
4
将空气软管插回原位。
拆卸空气软管
Step 2
空气软管
气密接头
贴装头单元
正面盖板
55333-KMK-00
确认真空压力
Step 3
按各贴装头的 [吸气] 按钮
确认真空压力的最大值
用手指堵住气密接头部
选择工作台
56302-KMK-00
