3-20 3 3.2 真空发生器的真空压力检查 确认各个贴装头的真空发生器的真空压力。若真空压力未能达到规定的压力值，可能需要更换 BIT 或电磁阀。 关于更换方法， 请参照本章后述 “6.1 真空发生器用 BIT 的更换” 或后述第 6 章 “3.1 电磁阀类的更换 (HM 贴装头 )” 、 “3.2 电磁阀类的更换 (FM 贴装头 )” 。 此处，以 HM 贴装头单元为例介绍检查真空发生器真空压力的方法。 e 1 使贴装头部移到贴片…
3-19
3
3.3 个月
本节，介绍每 3 个月需进行 1 次的维护保养项目。
3.1 贴装头空气滤芯的清洁与更换
虽然供气状态与实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。
若只是轻微脏污，可用喷气工具 ( 选购件 ) 清除 ；若脏污严重无法清除干净时，建议更换滤芯。
1
移动贴装头单元。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按急停按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
3. 将贴装头单元移到便于拆卸空气滤芯的位置。
4. 将方巾垫在贴装头单元的下方。
2
拆卸整流板。
用十字螺丝刀拆下右图所示的整流板。
3
拆卸滤芯端盖。
将滤芯端盖向左转动可以连同滤芯一起拆下。
4
清洁滤芯。
若只是轻微脏污，可用喷气工具清除后继续使用。
n
要点
若脏污严重或已变色，需换上新的滤芯 (KLW-M8527-00X)。
5
安装滤芯。
1. 将滤芯嵌入滤芯端盖之后插回原位。
2. 向右拧紧固定。
n
要点
安装滤芯时，请顺带确认密封垫圈。若已老化或变形，需换
上新的密封垫圈 (KLW-M715B-00X)。
6
安装整流板。
1. 用十字螺丝刀将整流板装回原位。
2. 取出垫在贴装头单元下方的方巾。
拆卸整流板
Step 2
整流板
FM贴装头
HM贴装头
55330-KMK-00
拆卸滤芯端盖
Step 3
滤芯端盖
滤芯
FM贴装头
HM贴装头
55331-KMK-00
清洁滤芯
Step 4
滤芯
喷气工具
与气源插口连接
55332-KMK-00
3-20
3

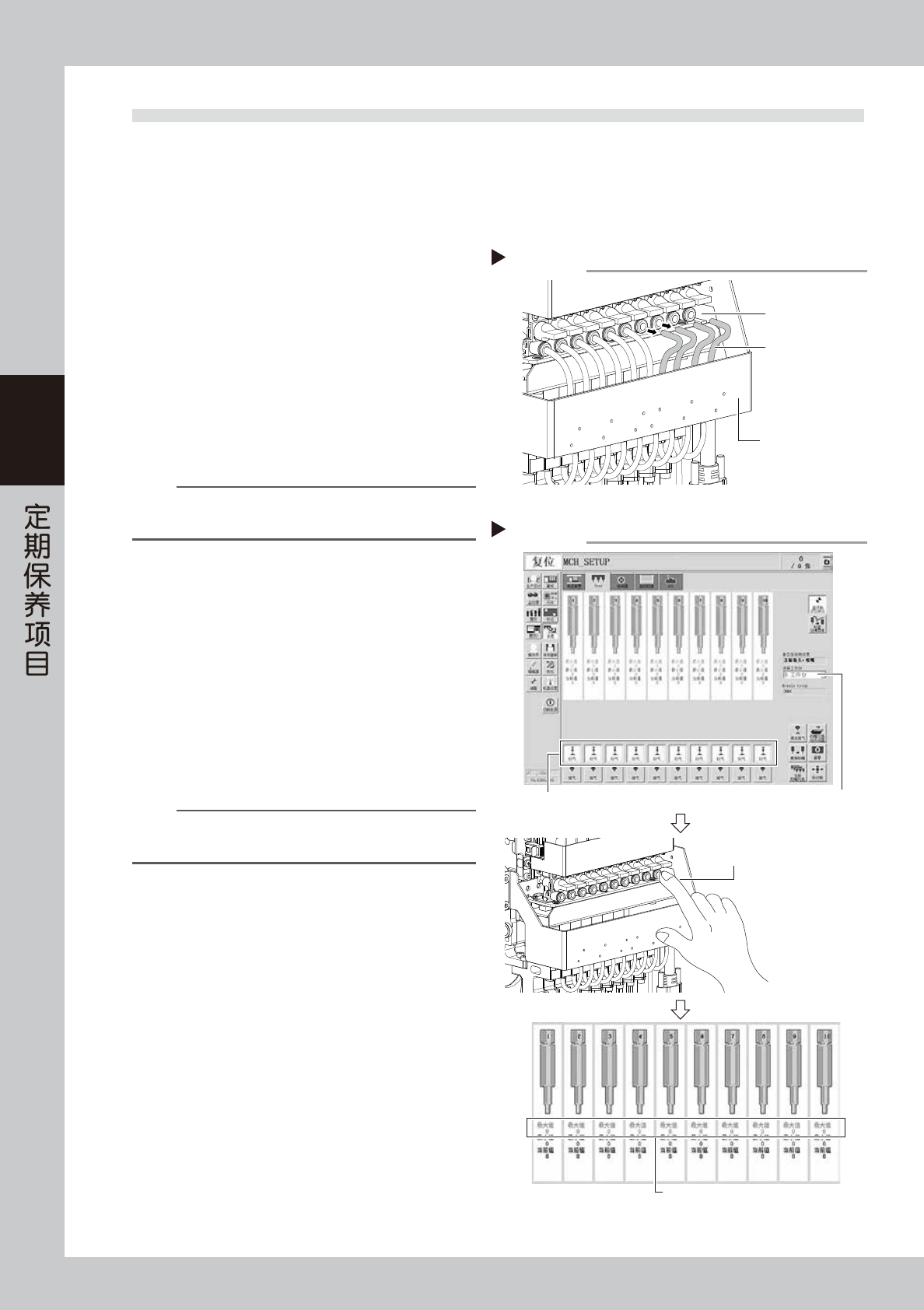

3.2 真空发生器的真空压力检查
确认各个贴装头的真空发生器的真空压力。若真空压力未能达到规定的压力值，可能需要更换 BIT 或电磁阀。
关于更换方法，请参照本章后述“6.1 真空发生器用 BIT 的更换”或后述第 6 章“3.1 电磁阀类的更换 (HM 贴装头 )”、
“3.2 电磁阀类的更换 (FM 贴装头 )”。
此处，以 HM 贴装头单元为例介绍检查真空发生器真空压力的方法。
e
1
使贴装头部移到贴片机正面侧。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于作业需将料
车从贴片机上拆下。
3. 将贴装头部移到贴片机正面一侧。
2
从上侧的气密接头上拔出空气软管。
从上侧气密接头上拔出所有空气软管。下侧的无需
拆卸。
n
要点
空气软管安装在贴装头单元的正面盖板背面的支架上。拔出
空气软管时，注意不要使空气软管从支架中滑落。
3
确认每个贴装头的真空压力。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按所有贴装头的 [ 吸气 ] 按钮。
4. 用手指堵住气密接头部。
5. 此时画面中央的最大值显示封闭状态的真空压
力值。请确认此时的显示值是否在封闭状态参
考值“190”以上。
6. 切换工作台，对所有贴装头进行 3.
～
5. 的操作，
确认真空压力。
参考
未达到上述参考值时，需重新检查贴装头的气路 ( 真空发生器、
电磁阀 )，并根据需要进行清洁与更换。
4
将空气软管插回原位。
拆卸空气软管
Step 2
空气软管
气密接头
贴装头单元
正面盖板
55333-KMK-00
确认真空压力
Step 3
按各贴装头的 [吸气] 按钮
确认真空压力的最大值
用手指堵住气密接头部
选择工作台
56302-KMK-00
3-21
3

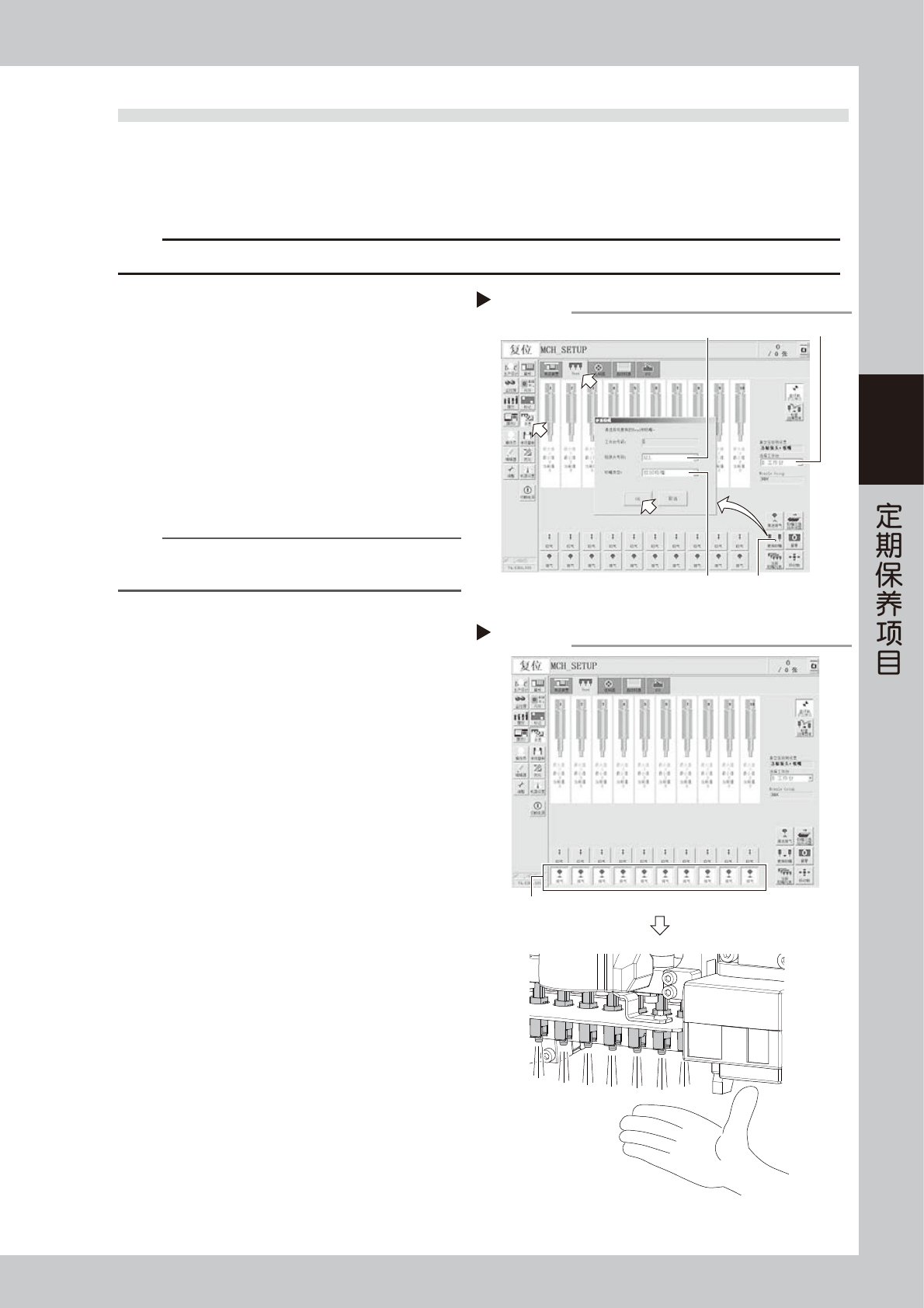

3.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头单元的电磁阀类的运行动作是否正常的方法。
贴装头单元的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力排气来清洁吸嘴轴内部的清洁用排气电
磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。关于电磁阀的更换方法，请参照后述第 6 章“3.1 电磁
阀类的更换 (HM 贴装头 )”或“3.2 电磁阀类的更换 (FM 贴装头 )”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致破损、遗失。
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面机盖，用手将吸嘴拆下。
2
将贴装头单元移到贴片机正面侧。
e
选配有吸嘴交换站时
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机的正面侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排气 ]
按钮。
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头都
有均匀的气体排出。若与其它贴装头相比，有排气
较弱或无气体排出的贴装头，说明该贴装头的电磁
阀需要更换。
请参照后述第 6 章“3.1 电磁阀类的更换 (HM 贴装
头 )”或“3.2 电磁阀类的更换 (FM 贴装头 )”更换
电磁阀。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴” 选择工作台
56303-KMK-00
确认排气
Step 3-4
■ 确认各贴装头的排气
按各贴装头的 [排气] 按钮
56304-KMK-00
