3-31 3 ■ 简易清洁吸气扇过滤网的方法 除了前述定期清洁过滤网的方法之外，还可以用家用吸尘器直接从过滤网盖板上吸出过滤网上的尘屑。 c 注意 请勿在自动运行过程中用上述简易方法清洁过滤网。 简易清洁过滤网 家用吸尘器 55346-KMK-00
3-30
3
3.8 底座部
贴片机正面、背面各 2 处，共 4 处装有冷却 Y 轴用的吸气扇。对吸气扇的过滤网不进行定期清洁，会导致网眼被
堵塞，引起贴片机内部的温度上升。这将导致设备性能下降并缩短使用寿命。因此，请务必定期清洁各个过滤网。
拆卸风扇组件清洁过滤网之前，需切断贴片机的电源。
3.8.1 Y 轴冷却用吸气扇过滤网的清洁
1
切断贴片机的电源。
退出应用软件之后，关闭贴片机的电源。
2
拆卸风扇组件。
1. 用十字螺丝刀拧松 4 处固定螺丝，拆下风扇组
件。固定螺丝只需拧松无需拆下。
2. 拆卸风扇组件的电源线插头。
3
取出过滤网。
用扳手 (7) 拆卸风扇的固定螺母。
4
清洁过滤网。
用吸尘器或吸气工具将过滤网两面的尘屑吸取干
净。
c
注意
请勿用水清洗过滤网，因为清洗过滤网之后如果不使其充分
晾干就使用，尘埃会因水分而附在过滤网上导致网眼被堵塞。
用吸尘器完全可以将过滤网清洁干净。
n
要点
若脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
5
将过滤网装回原位。
将过滤网装回风扇组件中。
6
将风扇组件装回原位。
1. 连接风扇组件的电源线插头。
2. 将风扇组件装回原位。
c
注意
安装风扇组件时，请注意不要使风扇组件的电源线被夹住。

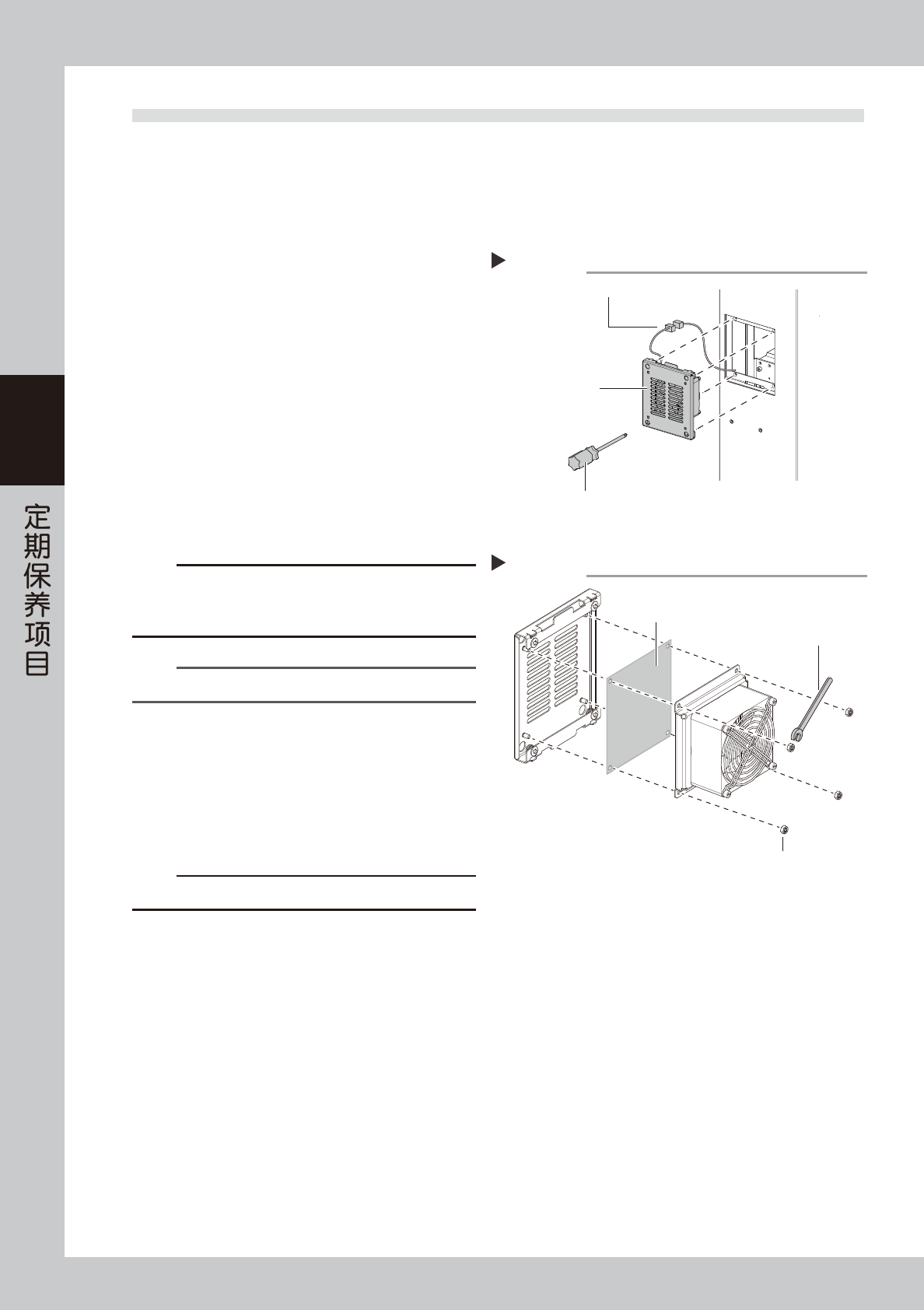

拆卸风扇组件
Step 2
风扇组件
十字螺丝刀
风扇组件的电源线插头
55344-KMK-00
拆卸过滤网
Step 3
过滤网
扳手(7)
风扇固定螺母
55345-KMK-00
3-31
3

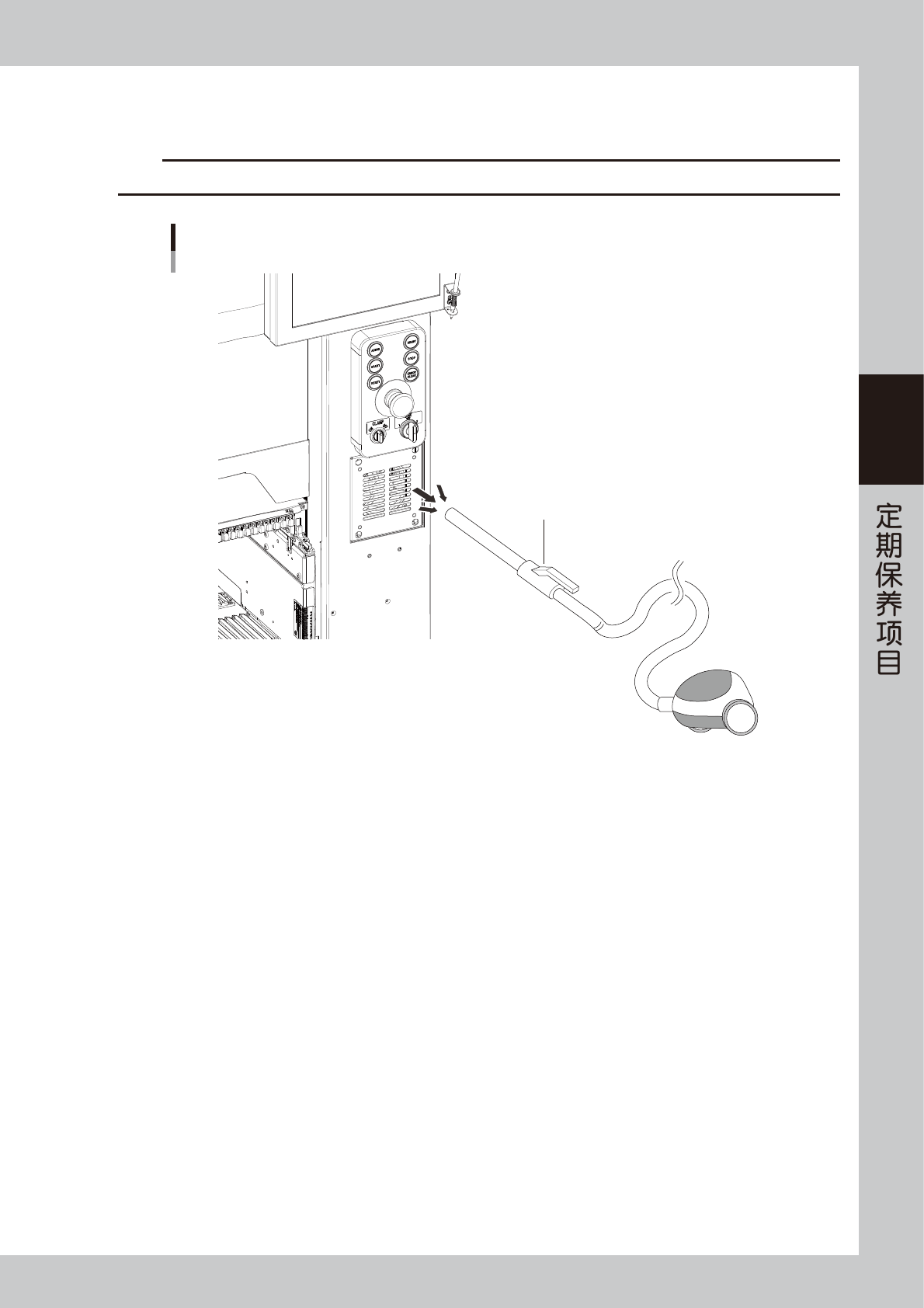

■ 简易清洁吸气扇过滤网的方法
除了前述定期清洁过滤网的方法之外，还可以用家用吸尘器直接从过滤网盖板上吸出过滤网上的尘屑。
c
注意
请勿在自动运行过程中用上述简易方法清洁过滤网。
简易清洁过滤网
家用吸尘器
55346-KMK-00
3-32
3
4.6 个月
本节，介绍每 6 个月需进行 1 次的维护保养项目。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
移动贴装头单元。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮之后，打开贴片机正面的机盖。
3. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
4. 将贴装头单元移到便于清洁基准标记识别相机
照明装置的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
3
清洁反光板。
用浸有少量镜头清洁剂的棉棒擦拭右图所示的反光
板。
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
55347-KMK-00
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
55348-KMK-00
