1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4 SOKO Ausgabe 10/2007 10 : Fixieren Sie die blau/schw arze Leitung mi t Kabelbinder an den Pneum atikschläuchen. 1 1 1 1 1 1 1 Fixierung der blauen Leitung
SOKO 1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4
Ausgabe 10/2007
9
: Verlegen sie die 2-adrige und 7-adrige Leitung hinter den anderen Kabelsträngen durch den
Durchbruch im Maschinenständer in Richtung Maschinenmitte.
: Verlegen Sie die blau/schwarze Leitung links von der Logo-Steuerung zum oberen Klemmfeld
X400.
1
: Stecken Sie die blau/schwarze Leitung an X400:27 an.
1
1
1
1
1

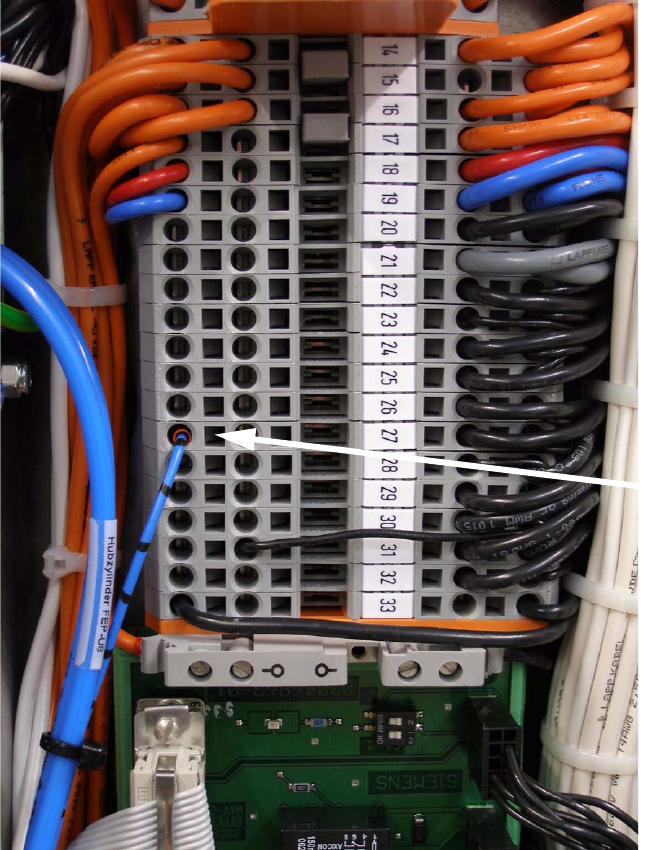

Klemme X400:27
1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4 SOKO
Ausgabe 10/2007
10
: Fixieren Sie die blau/schwarze Leitung mit Kabelbinder an den Pneumatikschläuchen.
1
1
1
1
1
1
1
Fixierung der
blauen Leitung
SOKO 1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4
Ausgabe 10/2007
11
: Führen Sie die 7- adrige Leitung durch den Maschinenständer zum Stellplatz 2.
1
Benutzen Sie z.B. einen Pneumatikschlauch oder ähnliches und befestigen Sie die 7- adrige Lei-
tung daran. 1
1
1
1
1
1
1
1
1
1
1
Leitungsverlegung
