SOKO 1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4 Ausgabe 10/2007 11 : Führen Sie die 7- adrige Leitung du rch den Maschinenständer zum S tellplatz 2. 1 Benutzen Sie z.B. einen Pneum atikschlauch oder ähnliche s und b…
1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4 SOKO
Ausgabe 10/2007
10
: Fixieren Sie die blau/schwarze Leitung mit Kabelbinder an den Pneumatikschläuchen.
1
1
1
1
1
1
1
Fixierung der
blauen Leitung
SOKO 1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4
Ausgabe 10/2007
11
: Führen Sie die 7- adrige Leitung durch den Maschinenständer zum Stellplatz 2.
1
Benutzen Sie z.B. einen Pneumatikschlauch oder ähnliches und befestigen Sie die 7- adrige Lei-
tung daran. 1
1
1
1
1
1
1
1
1
1
1

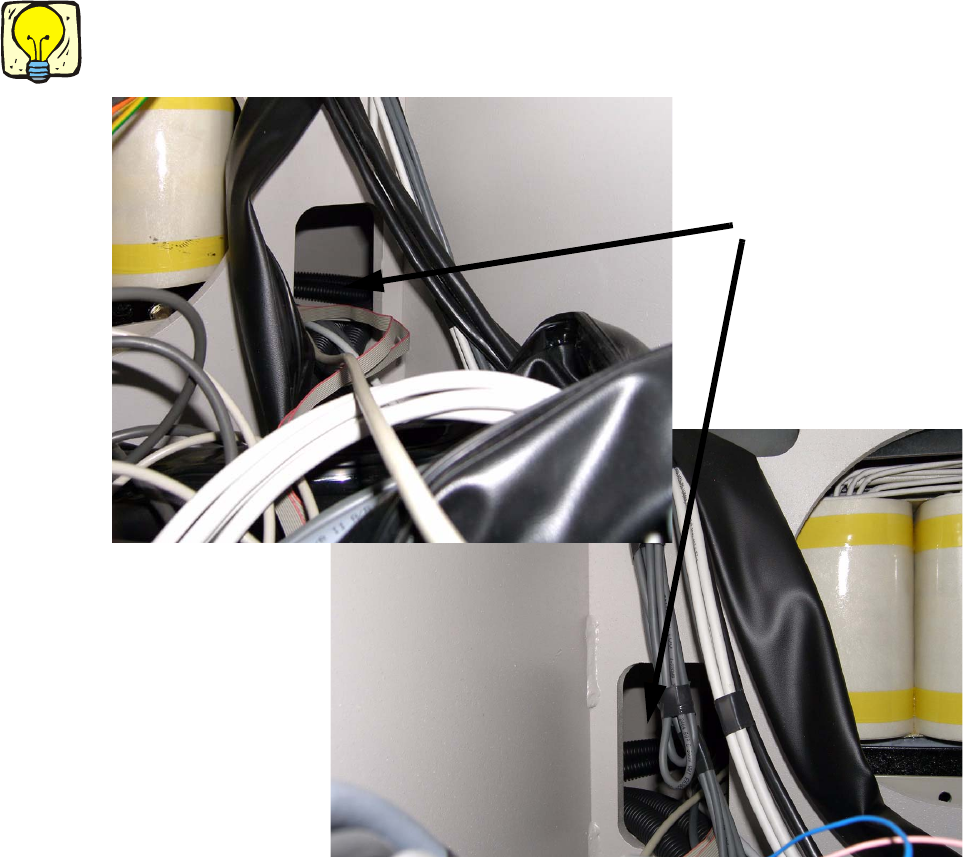

Leitungsverlegung
1 Montageanleitung SOKO Sonic Buzzer SIPLACE D4 SOKO
Ausgabe 10/2007
12
Arbeiten an Stellplatz 2 1
: Verlegen Sie die 7-adrige Leitung hinter Durchbruch zum Klemmenfeld X200.
1

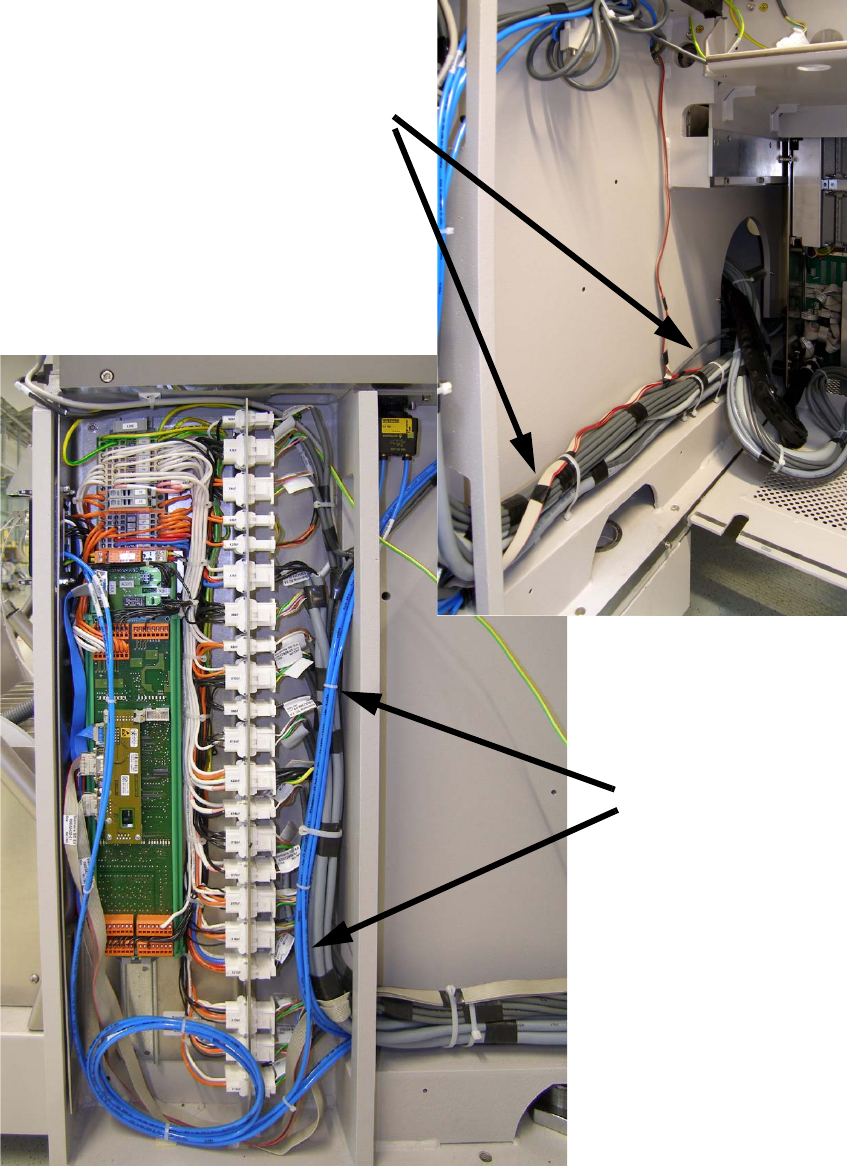

Leitungsverlegung
Leitungsverlegung
