4OM-1841 1-5-8 1605-001 (3) 朝吸附孔纵向移动针规，去除内部堵塞物。 针规 高速吸嘴 (4) 通过吹气吹掉已去除的脏污。 ( 用遮蔽胶带粘付高速吸嘴前端的细小脏污，将其清除掉。) 遮蔽胶带 高速吸嘴
4OM-1841
1-5-7
1605-001
•
Procedure

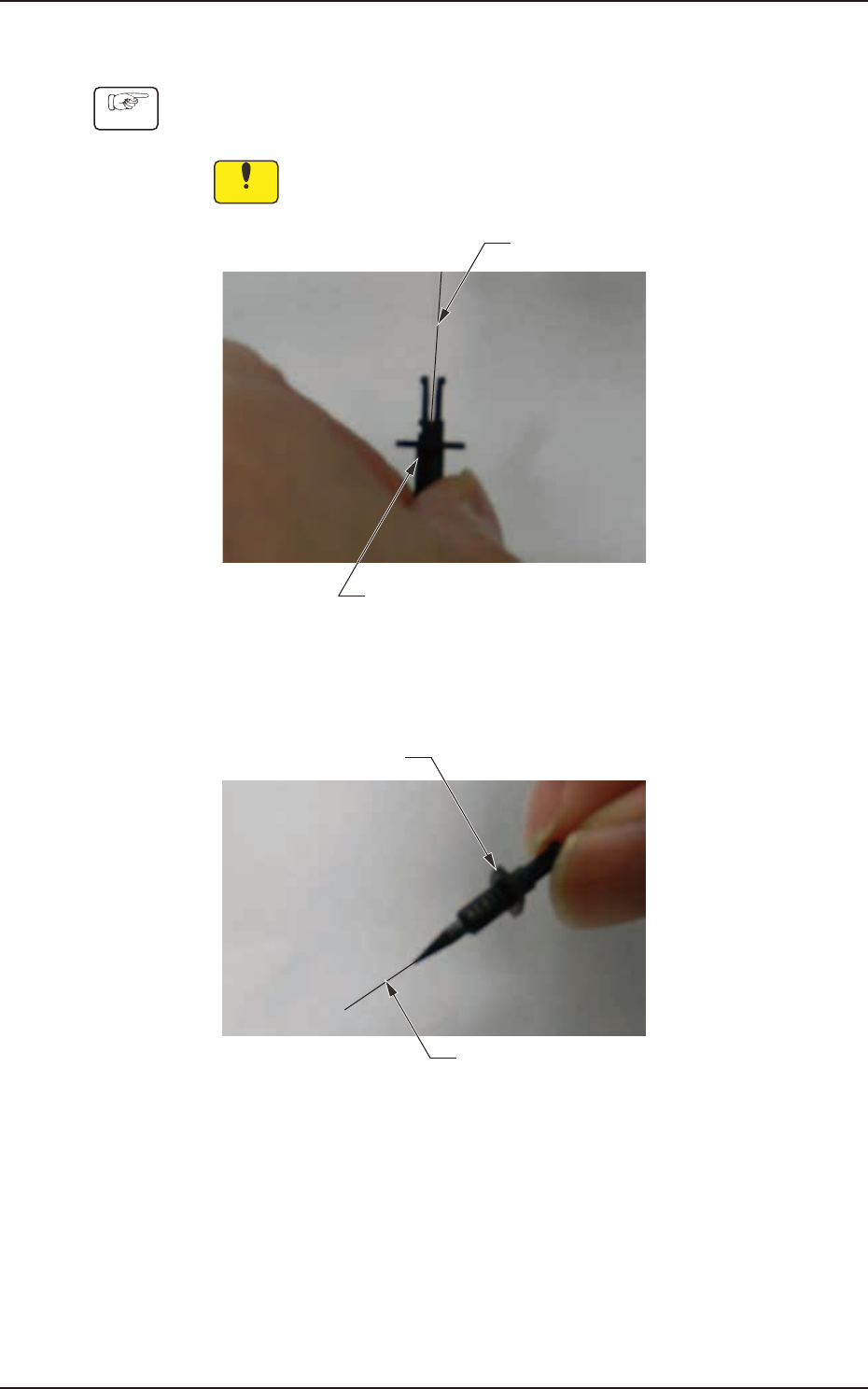

(1)如以下照片所示，握紧高速吸嘴，一边将针规中心轴对正高速吸嘴的
中心轴，一边插入。
Notice
针规
高速吸嘴
(2)从高速吸嘴前端拔出针规。
针规
高速吸嘴
4OM-1841
1-5-8
1605-001
(3)朝吸附孔纵向移动针规，去除内部堵塞物。
针规
高速吸嘴

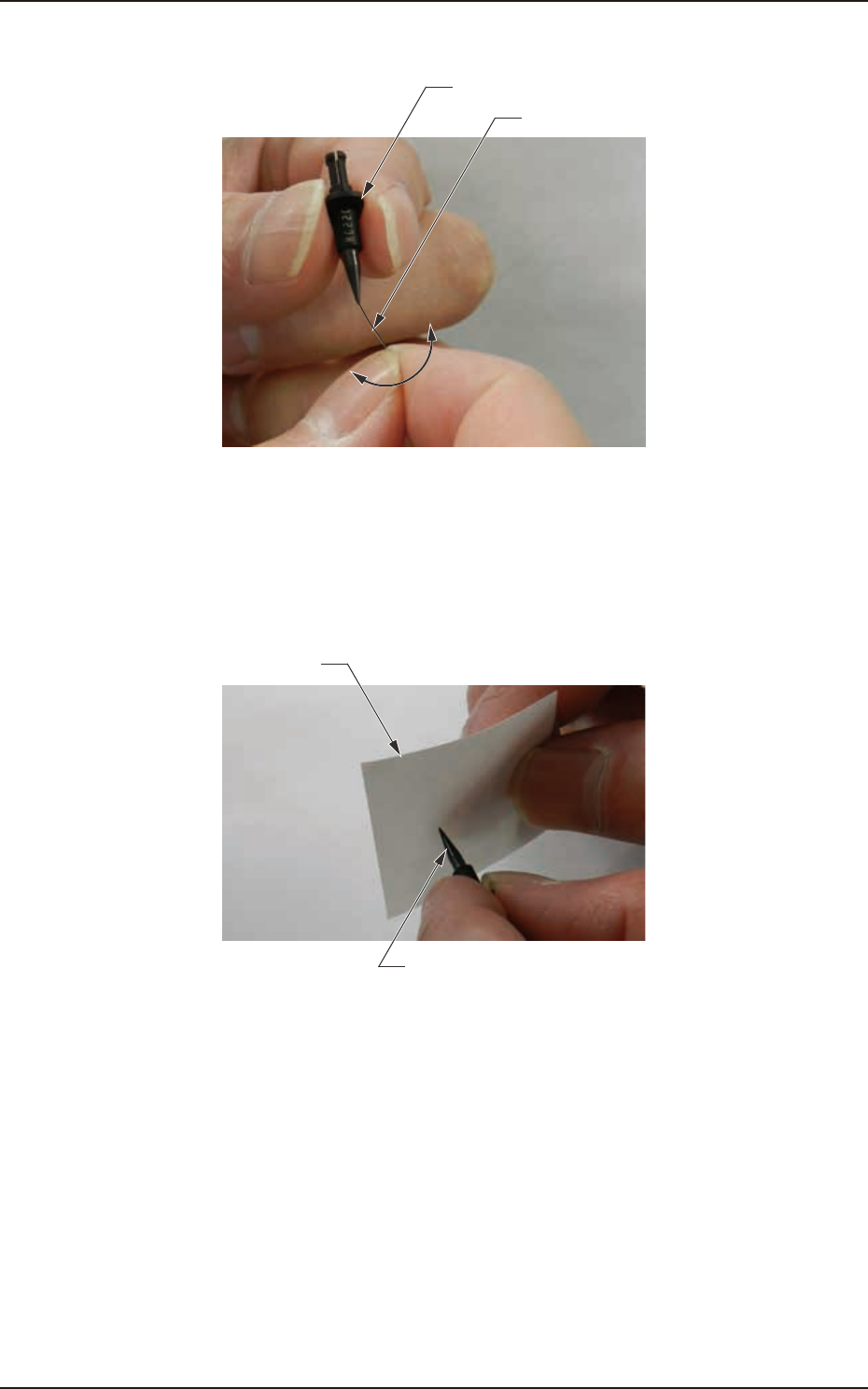

(4)通过吹气吹掉已去除的脏污。
( 用遮蔽胶带粘付高速吸嘴前端的细小脏污，将其清除掉。)
遮蔽胶带
高速吸嘴
4OM-1841
1-5-9
1605-001
•
要 点
过滤器更换治具有高速吸嘴用与中异形吸嘴用 2 种。
这两种治具的吸嘴插入方法相同。
中异形吸嘴用高速吸嘴用
吸嘴插入位置
F4169-CUKYX-00
步 骤

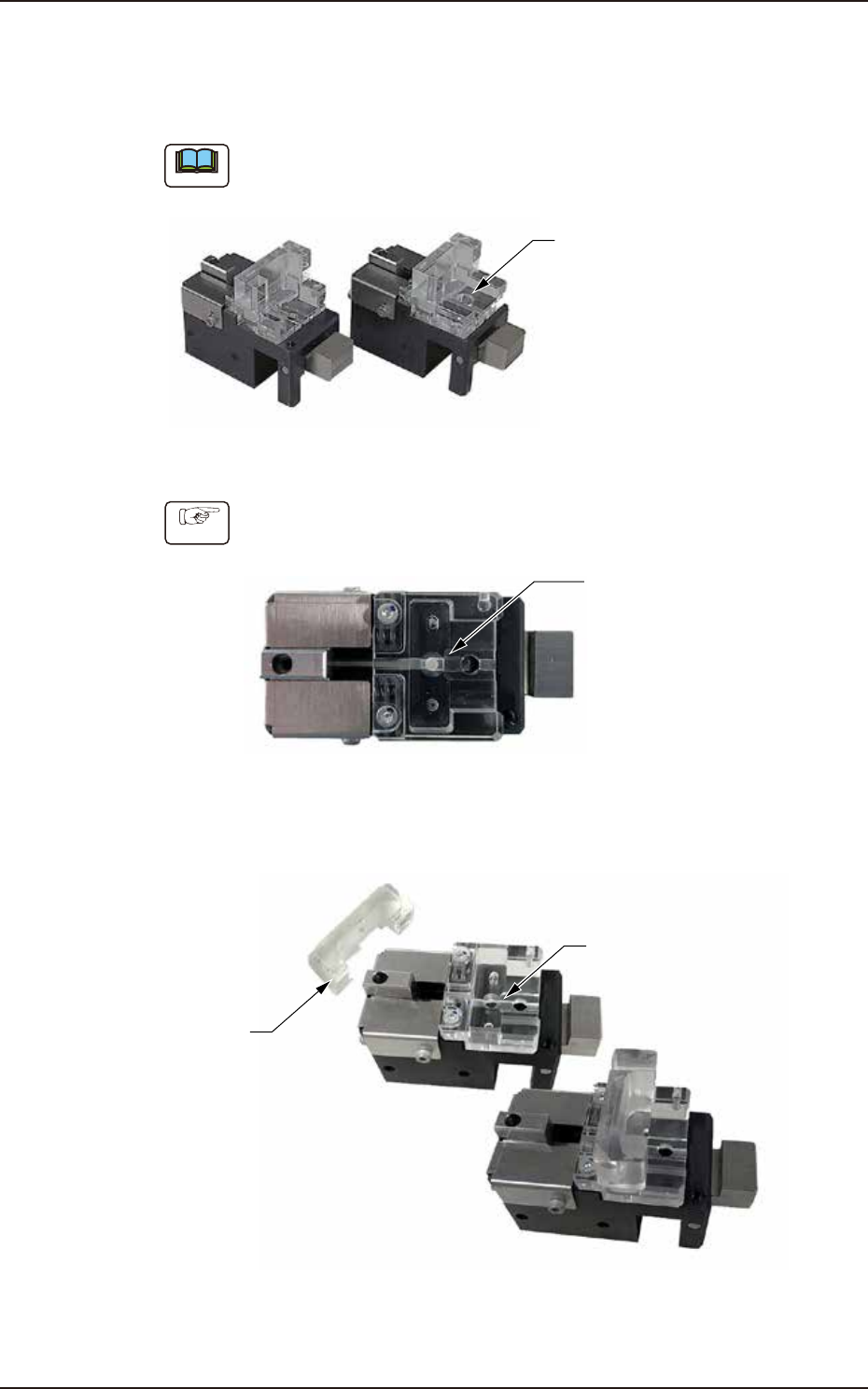

(1)使用镊子等将吸嘴用过滤器插入过滤器插入位置。
过滤器插入位置
F4170-CUKYX-00
(2) 将透明塑料件插入过滤器插入位置开口部。
透明塑料件
(用于压住过滤器)
插入了透明塑料件的状态
过滤器插入位置开口部
F4171-CUKYX-00
