4OM-1841 1-5-10 1605-001 (3) 将吸嘴的过滤器插入孔朝向下图中箭头所示方向，将吸嘴插入 吸嘴安装位置。 吸嘴的 过滤器插入孔的朝向 吸嘴 F4172-CUKYX-00 (4) 边按住透明塑料件边滑动滑动部，使过滤器插入吸嘴内。 滑动部 透明塑料件 F4173-CUKYX-00 (5) 按锁杆，伴随轻响吸嘴被松开，取下吸嘴。 透明塑料件 锁杆 按 F4174-CUK…
4OM-1841
1-5-9
1605-001
•
要 点
过滤器更换治具有高速吸嘴用与中异形吸嘴用 2 种。
这两种治具的吸嘴插入方法相同。
中异形吸嘴用高速吸嘴用
吸嘴插入位置
F4169-CUKYX-00
步 骤
(1)使用镊子等将吸嘴用过滤器插入过滤器插入位置。
过滤器插入位置
F4170-CUKYX-00
(2) 将透明塑料件插入过滤器插入位置开口部。
透明塑料件
(用于压住过滤器)
插入了透明塑料件的状态
过滤器插入位置开口部
F4171-CUKYX-00
4OM-1841
1-5-10
1605-001

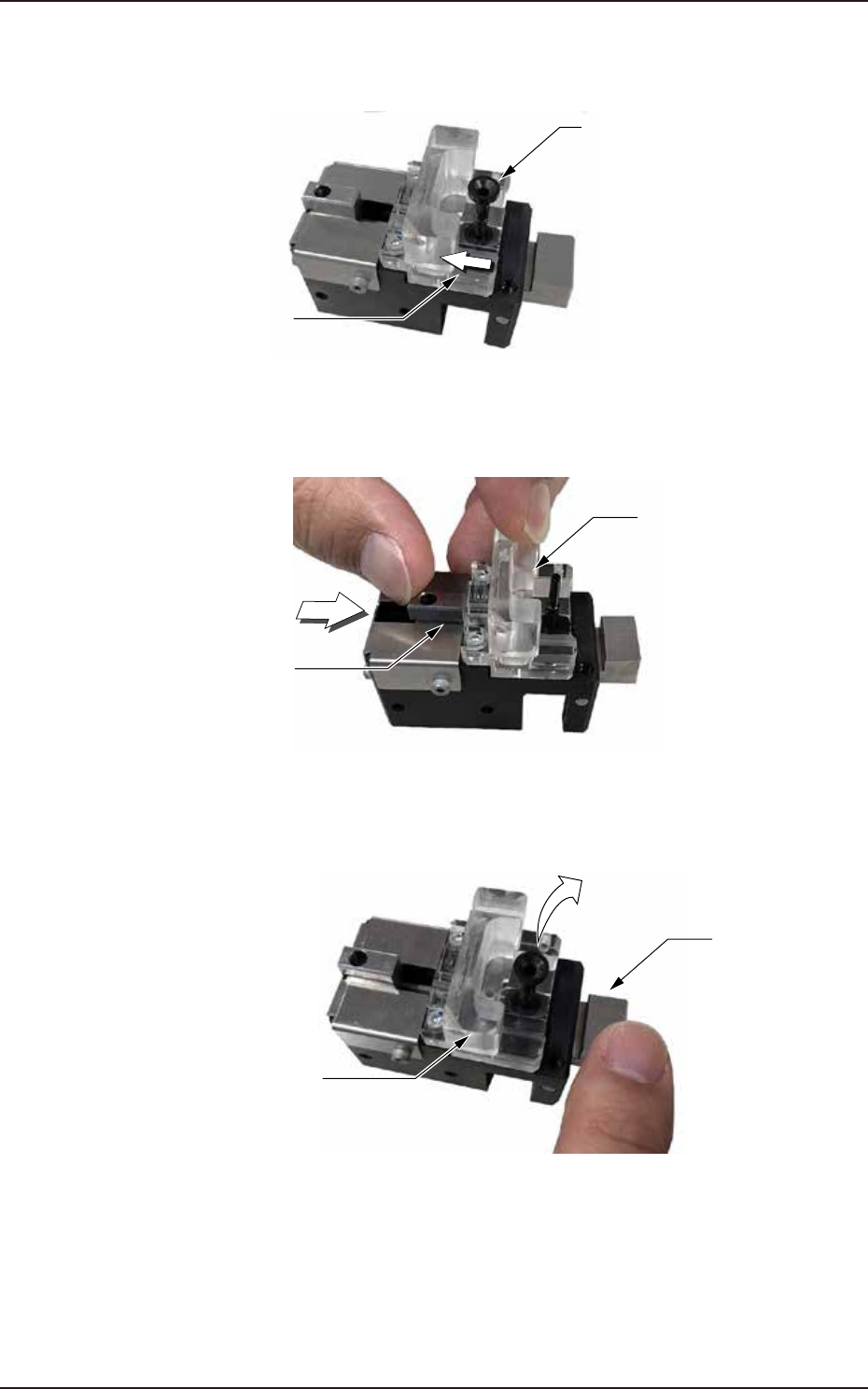

(3) 将吸嘴的过滤器插入孔朝向下图中箭头所示方向，将吸嘴插入
吸嘴安装位置。
吸嘴的
过滤器插入孔的朝向
吸嘴
F4172-CUKYX-00
(4) 边按住透明塑料件边滑动滑动部，使过滤器插入吸嘴内。
滑动部
透明塑料件
F4173-CUKYX-00
(5) 按锁杆，伴随轻响吸嘴被松开，取下吸嘴。
透明塑料件
锁杆
按
F4174-CUKYX-00
