NPM-W2S 20161226 - 第199页
Ref No. Remarks R 1 Q'ty 2-A 基板ホルダシングル対応:NPM-W2 Board Holder For Single:NPM -W 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610164023AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R …

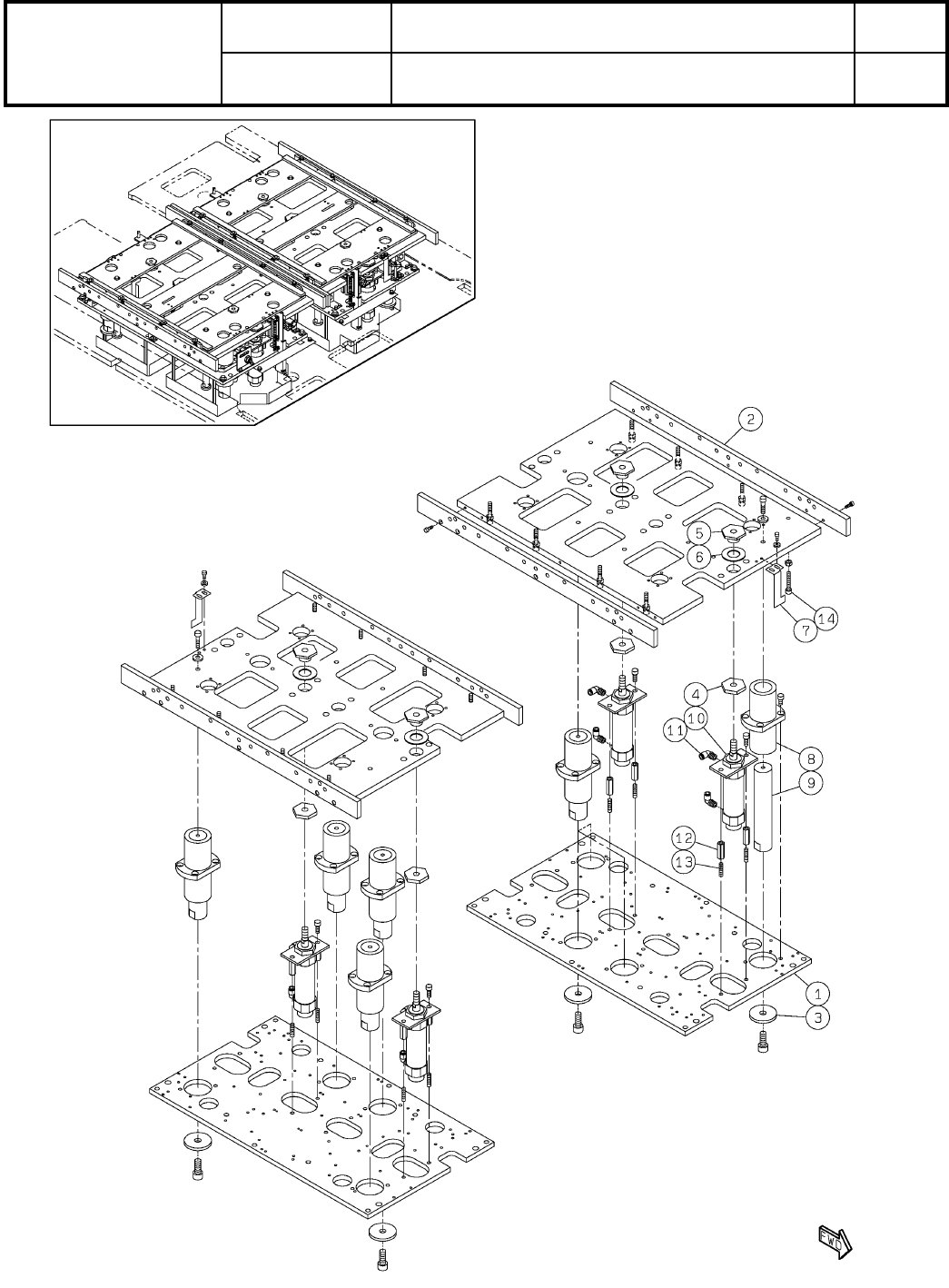

2-A
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O13
( KN610164023AA-08-1 )
Ref
No.
Remarks R
1
Q'ty
2-A
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 N210199300AA
PLATE
4
2 N210198135AC
GUIDE
4
3 N210199302AB
WASHER
8
4 N210199303AA
WASHER
8
5 N210199304AA
WASHER
8
6 N210161459AA
CYL-NUT
4
7 N210146947AA
CYL-NUT
4
8 N210146345AA
WASHER
4
9 N210117337AA
STOPPER
2
10 N210198137AB
WASHER
4
11 N210161425AA
PLATE
2
12 N210198138AA
PLATE
4
13 N210199305AA
WASHER
8
14 N210160054AA
PIN
2
15 N210198139AA
DOG
2
16 N210146956AB
DOG
2
17 N210199306AB
BRACKET
2
18 N210199307AA
BRACKET
2
19 N210199308AB
PLATE
2
20 N210198141AB
LINEAR-BUSH
8
21 MTNB000080AA LMH16LUU
SHAFT
8
22 N510058462AA SF16167M05B
SPACER
8
23 N510035767AA CF-504E
CYLINDER
4
24 N510068619AA CM2F20-100Z
JOINT
8
25 N510066789AA KQ2L04-01AS
PLUNGER
4
26 N986MPS4 MPS-4
SPRING
2
27 KXF0CTJAA00 6659
SPACER
8
28 N510057881AA CF-612E
SPACER
16
29 N510050260AA CF-406.5ZE
POST
4
30 N510060300AA SPOS-M4X20-B
SPRING
2
31 N986E579 E579
O14
--
( KN610164023AA-08-1 )
2-B
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O15
( KN610164023AA-08-2 )
