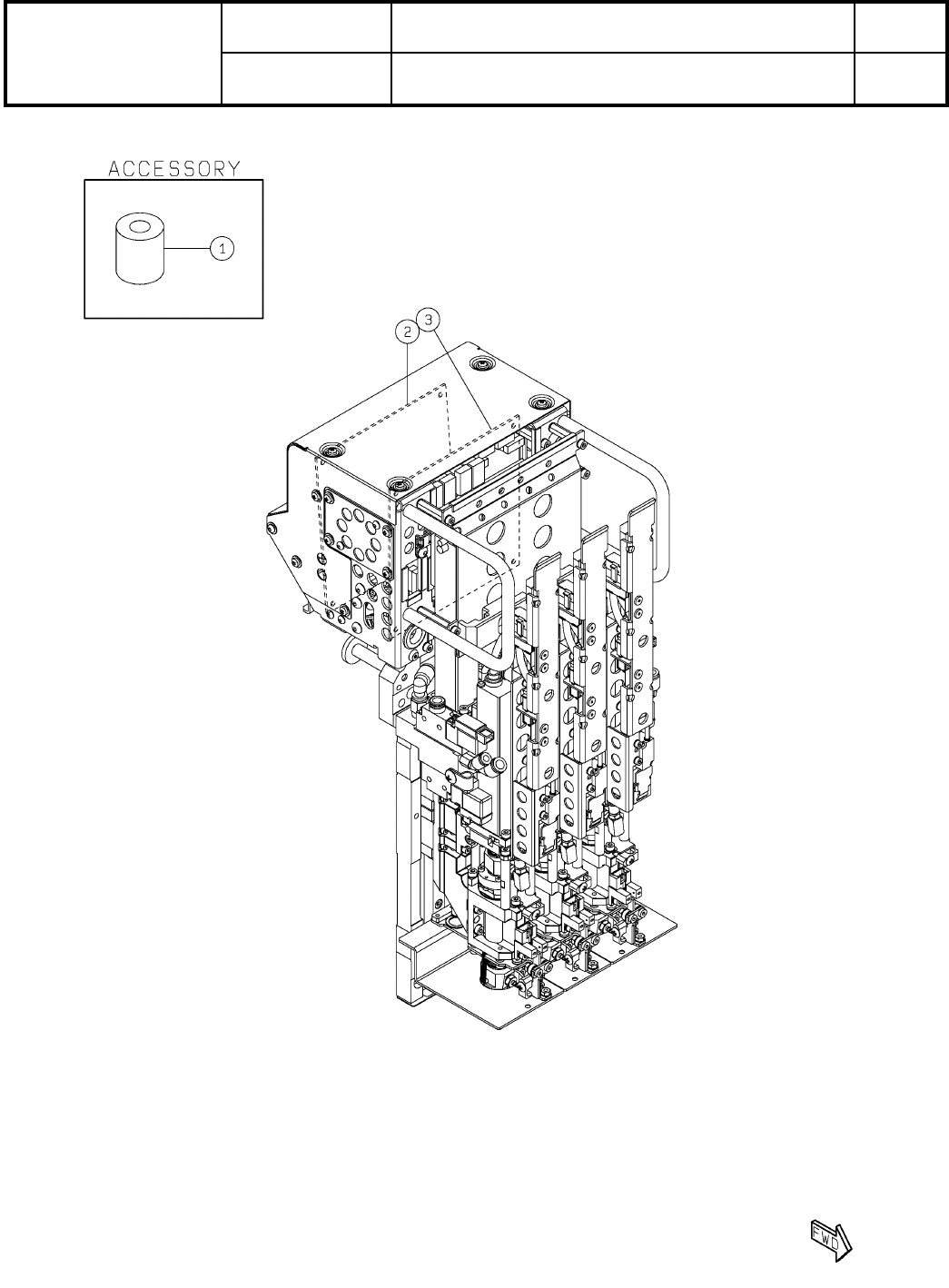

78 軽量3ノズルヘッド制御 Light weight 3 Noz zle Head (H) パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA012727AA セクションNo. PARTS LAYOUT Section No. - - O295 ( KMTKA012727AA-01 )
Ref
No.
Remarks R
1
Q'ty
77-G
軽量3ノズルヘッド
Light weight 3 Nozzle Head
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009365AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
ARM
3
1 N210199413AC
SPRING
3
2 N210201305AB
SCREW
3
3 N210133825AA
HOLDER
3
4 N210199412AC
RING
3
5 N210199402AD
GUIDE-BLOCK
3
6 MTPA011063AA
DOG
3
7 MTPB012028AA
FILTER
3
8 N610168376AA
ARM
6
9 N610168349AB
BOLT
3
10 N510047945AA
Hexagon socket head cap screw M2.5X5-10.9 A2S (Trivalent)
FASTENER
6
11 KXF0DKMAA00 BX2.5-8(Drawing available 0DKMA)
SPRING
6
12 KXF0E07FA00 SP(Drawing available KXF0E07FA00)
JOINT
3
13 MTNP000831AA M-5AU-4-X83
BOLT
3
14 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
C-RING
3
15 KXF04CRAA00 STW-10
SHIM
6
16 MTNK001290AA BRS010012020
BEARING
6
17 KXF00RMAA00 DDA-1510 H P0P25LO1
PACKING
6
18 KXF05YJAA00 MYA-7
SCREW
3
19 N510018255AA
Cross recessed Truss head machine screw M3X8-4.8 A2J (Trivalent)
SHIM
3
20 MTNK001293AA BRF010016020-C
O294
--
( KMTKA009365AA-01-7 )
78
軽量3ノズルヘッド制御
Light weight 3 Nozzle Head (H)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA012727AA
セクションNo.
PARTS LAYOUT
Section No.
--
O295
( KMTKA012727AA-01 )
Ref
No.
Remarks R
1
Q'ty
78
軽量3ノズルヘッド制御
Light weight 3 Nozzle Head (H)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA012727AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
NOISE-FILTER
1
1 N510041900AA
S
ZCAT2436-1330A
Z2 THETA2-Axis HEAD Control Board
1
2 MTKB000228AA PMC0A9-AA
Z2 THETA2-Axis HEAD Control Board
1
3 MTKB000229AA PMC0A9-BA
O296
--
( KMTKA012727AA-01 )
