Ref No. Remarks R 1 Q'ty 10-A X軸:N PM-W 2S X-Ax is:NPM-W 2S ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA013644AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 STOPPER 4 1 N210109…

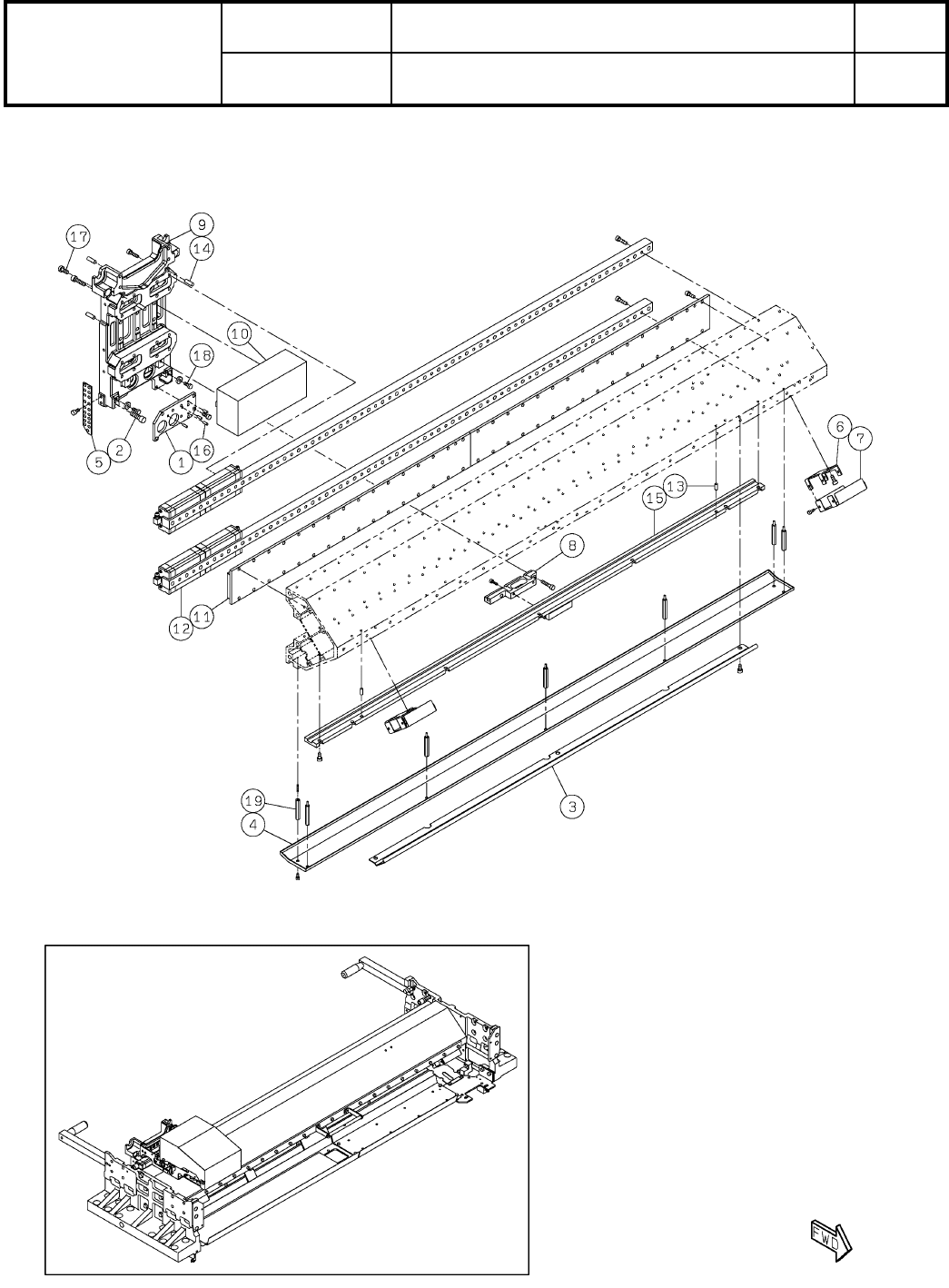

10-A
X軸:NPM-W2S
X-Axis:NPM-W2S
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013644AA
セクションNo.
PARTS LAYOUT
Section No.
--
S31
( KMTKA013644AA-00-1 )
Ref
No.
Remarks R
1
Q'ty
10-A
X軸:NPM-W2S
X-Axis:NPM-W2S
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA013644AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
STOPPER
4
1 N210109236AB
PLATE
1
2 N210194249AA
PLATE
1
3 N210194250AA
SHAFT
2
4 MTPA021813AA
HANDLE
1
5 MTPA001489AA
WASHER
4
6 N210118272AA
BRACKET
2
7 N210190915AB
X-BEAM
1
8 MTKP006874AA
SPACER
2
9 N510029505AA ASF-424E
SPACER
2
10 N510020911AA ASF-414E
BOLT
6
11 N510067820AA Ultra Low Head Cap Screw M6X12-8.8 SOB
SPACER
4
12 N510044825AA 3382330-40075
SPACER
2
13 N510020964AA SM-502E
PLATE
1
14 N510058932AA P102520-T05N
GRIP
2
15 N510041627AA GTM-19XM6
PIN
2
16 N510020598AA MMS4-15
BOLT
37
17 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CLIP
37
18 KXF0BLPAA00 TA1S8-M
S32
--
( KMTKA013644AA-00-1 )
10-B
X軸:NPM-W2S
X-Axis:NPM-W2S
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013644AA
セクションNo.
PARTS LAYOUT
Section No.
--
S33
( KMTKA013644AA-00-2 )
