JX-100_JX-100LED-Rev05 - 第15页

- 11 -

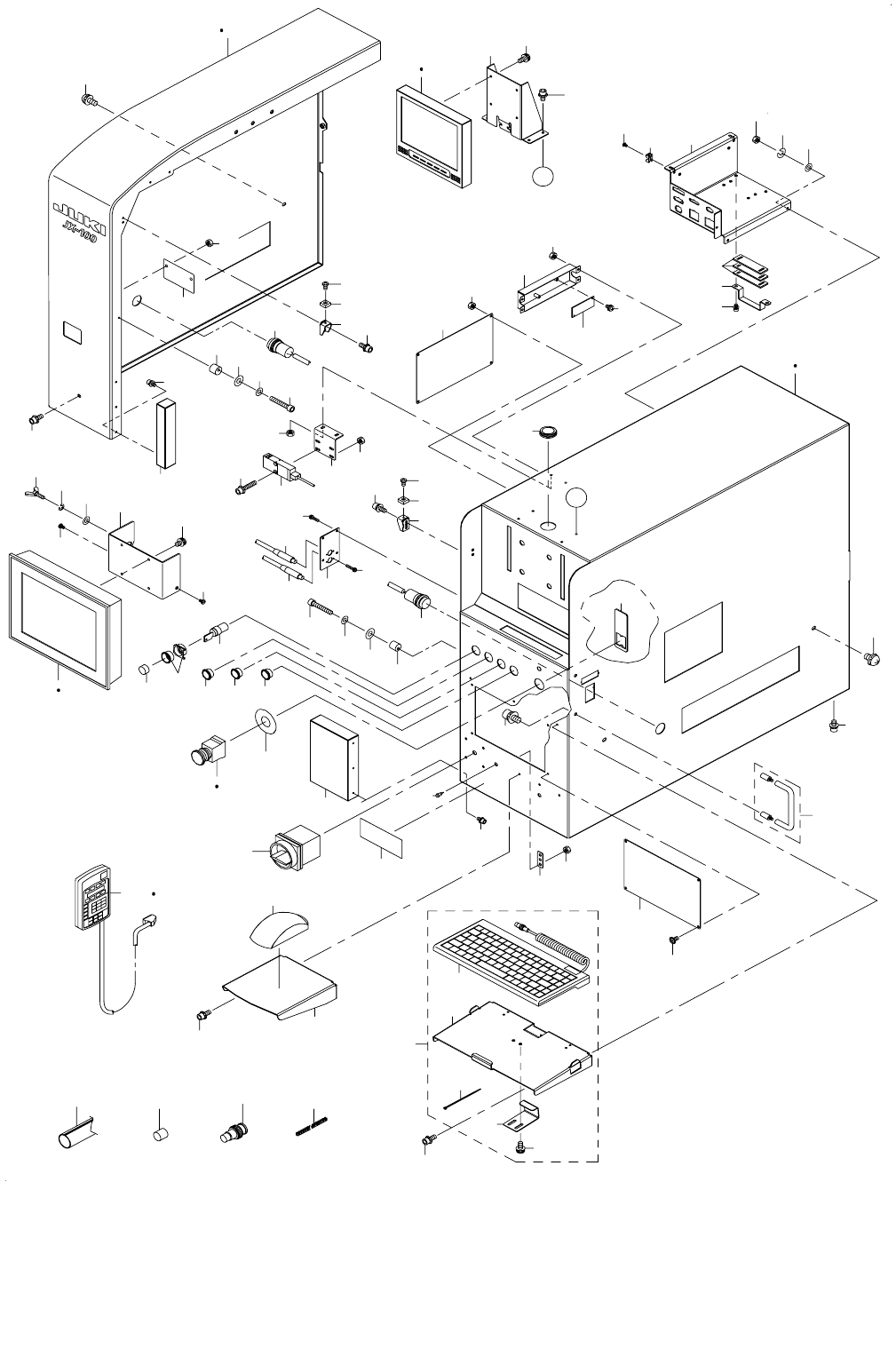

6. COVER COMPONENTS (1)

カバー関係（１）

1 92

4

7

6

8

13

87

16

18

17

16

22

24

20

21

25

26

28

29

31

27

36

37

39

35

40

38

41

44

45

A

46

48

47

52

58

94

62

95

64

63

65

66

67

68

96

69

70

71

73

74

75

76

34

76

54

43

54

53

3

2

15

14

49

50

5

19

9

59

78

56

57

55

77

42

80

79

81

85

84

83

82

85

32

93

86

30

51

89

88

90

23

91

33

10

12

11

88

60

61

100

97

99

98

72

- 12 -

NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品

#02....FOR JX-100 ＪＸ −１００用

#03....FOR JX-100 LED ＪＸ −１００ＬＥＤ用

#04....FOR EN ＥＮ用

#05....FOR EN (OPTION) ＥＮ用（オプション）

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#02

400-86843 COVER_FUL

カバーＦＵＬ

1

2 SL-6041092-TN SCREW

座金付き六角穴ボルト

1

3 SL-3061232-TN SCREW

座金付き丸ねじＭ６Ｌ＝１２

2

4 400-01460 REAR COVER LID

リアカバーＬＩＤ

1

5 NM-6040001-SC NUT M4

六角ナットＭ４

2

6 400-01464 STOPPER SUPPORT

ストッパサポート

1

7 400-49671 COVER CUSHION

カバークッション

1

8 SM-4030601-SC SCREW M3 X 6

なべ小ねじＭ３Ｘ０．５Ｌ＝６

1

9 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

10 400-56924 SAFETY COVER STOPPER

セーフティカバーストッパ

1

11 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

12 SM-6042502-TN SCREW M4X0.7 L=25

六角穴ボルトＭ４Ｘ０．７Ｌ＝２５

1

13

#02

400-86840 COVER_FUR

カバーＦＵＲ

1

14 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

15 SL-3061232-TN SCREW

座金付き丸ねじＭ６Ｌ＝１２

3

16 400-77306 MOTOR COVER

モータカバー

2

17 400-81751 B_COVER_SCREW

Ｂカバースクリュウ

4

18 NM-6040001-SC NUT M4

六角ナットＭ４

4

19 400-01464 STOPPER SUPPORT

ストッパサポート

1

20 400-49671 COVER CUSHION

カバークッション

1

21 SM-4030601-SC SCREW M3 X 6

なべ小ねじＭ３Ｘ０．５Ｌ＝６

1

22 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

23 400-56924 SAFETY COVER STOPPER

セーフティカバーストッパ

1

24 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

1

25 SM-6042502-TN SCREW M4X0.7 L=25

六角穴ボルトＭ４Ｘ０．７Ｌ＝２５

1

26 400-77307 SAFETY SWITCH BR

セーフティスイッチＢＲ

1

27 SL-6042042-TN SCREW

座金付き六角穴ボルト

2

28 NM-3040520-SF FLANGE NUT M4

フランジナット

4

29 400-77308 MONITOR BR

モニタＢＲ

1

30 SL-6040892-TN BOLT

座金付き六角穴ボルト

4

31 HX-0022100-0E BUSH

ブッシュ

1

32 400-76909 LCD DISP(10INCH)

ＬＣＤＤＩＳＰ（１０インチ）

1

33 HA-0053800-00 SWITCH

スイッチ

1

34 NM-6040001-SC NUT M4

六角ナットＭ４

2

35 400-77380 KEYBOARD ASM

キーボード組

1

36 400-77311 KEYBOARD BRACKET

キーボードブラケット

(1)

37 400-01440 KB CLAMP

ＫＢクランプ

(1)

38 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

(2)

39 400-03318 KEY BOARD SP ASM

キーボードスペーサ追加組

(1)

40 EA-9500B01-00 CABLE BAND

束線バンド

(2)

41 SL-6041092-TN SCREW

座金付き六角穴ボルト

4

42 400-77309 CONNECT PLATE

コネクタプレート

1

43 SL-4021091-SC SCREW M2 L=10

座金付きなべ小ねじ

4

44 400-77310 MOUSE PLATE

マウスプレート

1

45 SL-6041092-TN SCREW

座金付き六角穴ボルト

2

46 400-77312 CONNECTOR BRACKET

コネクタブラケット

1

47 WP-0430801-SC WASHER 4.3X9X0.8

平座金４．３Ｘ９Ｘ０．８

5

48 WS-0510002-KN SPRING WASHER

ばね座金５．１Ｘ９．２Ｘ１．３

5

49 HX-0029400-00 FIXED BASE

固定ベース

2

50 SM-4040601-SC SCREW M4X0.7 L=6

なべ小ねじＭ４Ｘ０．７Ｌ＝６

2

51 E9632-715-D00 ZIPPER TUBE (GPJ-30)

ジッパーチューブ（ＧＰＪ −３０）

0.1

52 400-46586 REPEATER BRACKET

リピータブラケット

1

53 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

2

54 NM-6040001-SC NUT M4

六角ナットＭ４

9

55 L153E-221-000 FC SUPPORT

ＦＣサポート

1

56 L153E-321-000 FC RUBBER

ＦＣルーバー

3

57 SL-6040892-TN BOLT

座金付き六角穴ボルト

4

58 400-83362 MAIN POWER SWITCH NOTICE LABEL

電源切断注意ラベル

1

59

#05

E9662-729-000 HOD ASM (EN)

ＨＯＤ組（ＥＮ）

1

60 400-95049 CABLE GUARD ASSY

ケーブルガード組

1

61 SL-6061292-TN SCREW

座金付き六角穴ボルト

2

62 400-76861 VCS MONITOR PWR CABLE ASM

ＶＣＳモニタＰＷＲケーブル組

1

63 400-33343 BNCRCA CONVERSION CONNECTOR

ＢＮＣＲＣＡ変換コネクタ

1

64 400-33344 DUST CONTROL CAP

防振キャップ

3

65 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

66 400-80173 OPTICAL SCROLL MOUSE

光学式スクロールマウス

1

67 400-02254 COVER OPEN SWITCH CABLE ASM

カバーオープンＳＷ

1

68 400-76831 F-EMG SWITCH CABLE ASM

Ｆ − ＥＭＧスイッチケーブル組

1

69 400-76874 START SW ASM

スタートスイッチ組

1

70 400-76875 STOP SW ASM

ストップスイッチ組

1

71 400-76876 ORIGIN SW ASM

原点スイッチ組

1

72

#04

401-06115 E_SW_PLATE_F

ＥＳＷプレートＦ

1

73 400-79555 COVER_FML

カバーＦＭＬ

1

74 400-79556 COVER_FMR

カバーＦＭＲ

1

75 SL-6030692-TN SCREW M3 L=6

座金付き六角穴ボルトＭ３Ｌ＝６

6

76 L835E-221-0A0 HDD ACCESS LAMP ASM

ＨＤＤアクセスランプ組

1

77 SL-4021291-SC SCREW M2 X 12

なべ小ねじセムスＭ２Ｌ＝１２

4

78

#01

E9649-729-000 HOD ASM.

ＨＯＤ組

1

79 400-02302 KEYBOARD CABLE ASM

キーボードケーブル組

1

80 400-02301 MOUSE CABLE ASM

マウスケーブル組

1

81 400-86842 OP_MONITOR_BR

ＯＰモニタＢＲ

1

82 161-87007 WING BOLT

蝶ボルト

1

83 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5

ばね座金Ｍ６

1

84 WP-0641601-SC WASHER

平座金みがき丸Ｍ６

1

85 SD-0640246-SP HINGE SCREW D=6.35 H=2.4

段ねじＤ＝６．３５Ｈ＝２．４

2

86 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

87

#03

400-95033 COVER_FUR_L

カバーＦＵＲ＿Ｌ

1

88 WP-0550836-SC WASHER 5.5X12X0.8

平座金５．５Ｘ１２Ｘ０．８

2

89 HX-0066900-0A GROMMET

グロメット

0.64

90 400-88101 CONVEYOR LAMP(L) CABLE ASM

コンベアランプ（Ｌ）ケーブル組

1

91 400-88102 CONVEYOR LAMP(R) CABLE ASM

コンベアランプ（Ｒ）ケーブル組

1

92

#03

400-95035 COVER_FUL_L

カバーＦＵＬ＿Ｌ

1

93

#04

401-06712 LCD MONITER

ＬＣＤモニター

1

94

#04

401-07072 EMERGENCY SEAL

エマージェンシシール

1

95

#04

401-02599 8.4 LCD MONITOR(CE)

８．４ＬＣＤモニター（ＣＥ）

1

96

#04

401-06696 EMG SW F ASM(EN)

非常停止ＳＷ（Ｆ）組（ＥＮ）

1

97

#04

HA-0053500-3A SWITCH

スイッチ

1

98

#04

HA-0055200-20 SWITCH

スイッチ

1

99

#04

HA-0063800-10 SWITCH

スイッチ

1

100 400-48078 IEEE1394 REPEATER BOARD

ＩＥＥＥ１３９４リピータボード

1

- 13 -

7. COVER COMPONENTS (2)

カバー関係（２）

1

6

5

3

4

2

7

9

10

8

11

13

14

15

16

18

17

19

20

21

35

34

37

36

44

30

32

31

27

26

28

42

40

42

29

33

38

39

43

45

46

22

24

12

41

23

25

47
