- 15 -
8. COVER COMPONENTS (3)
カバー関係（３）
29
30
23
24
25
26
32
1
2
3
4
7
7
8
9
10
6
22
12
13
15
14
17
17
14
15
16
16
17
18
19
20
21
11
11
31
27
28
35
38
36
39
40
37
44
45
48
49
46
46
50
47
51
A
A
17
5
22
33
34
59
58
52
52
54
54
55 56
57
53
57
43
41 42
57
55
56
57
53
43
41 42
- 16 -
NOTE( 注記 ) #01....FOR JX-100 EN ＪＸ −１００ ＥＮ 用
#02....FOR JX-100 LED EN ＪＸ −１００ ＬＥＤ ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77381 SAFETY COVER F ASM
セーフティカバー Ｆ 組
1
2 400-77314 SAFETY COVER FRAME F
セーフティカバーフレーム Ｆ
(1)
3 400-77315 SAFETY COVER F
セーフティカバー Ｆ
(1)
4 400-77316 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
5 401-18927 SAFETY_COVER_STAY_FL
安全カバーステイ ＦＬ
(1)
6 401-18928 SAFETY_COVER_STAY_FR
安全カバーステイ ＦＲ
(1)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
8 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(4)
9 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
10 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
11 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
12 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
14 400-77319 GS BRACKET
ＧＳ ブラケット
(2)
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
16 401-10173 GAS_SPRING_B
ガススプリング Ｂ
(2)
17 400-38381 STEP SCREW
段付きねじ
(4)
18 400-77321 STAY
ステイ
(1)
19 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
20 400-80490 KEY_SCREW
キーねじ
(2)
21 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
22 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
23 HX-0029400-00 FIXED BASE
固定ベース
4
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
25 400-76794 COVER TOP FAN ASM
カバートップファン組
1
26 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
8
27 HM-0010100-10 FILTER
フィルター
2
28 HM-0010100-20 FILTER (5PCS)
フィルター（５枚入り）
1
29 400-77303 COVER CUC
カバー ＣＵＣ
1
30 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
31 E3065-729-000 SHAFT LABEL
シャフトラベル
1
32 EA-9500B01-00 CABLE BAND
束線バンド（小）
6
33
#01
401-06109 CONVEYOR_COVER_ASSY
コンベアカバー組
1
34
#02
401-06111 CONVEYOR_COVER_ASSY L
コンベアカバー組 L
1
35
#01
401-06092 CONVEYOR_COVER_L
コンベアカバー Ｌ
(1)
36
#02
401-06099 CONVEYOR_COVER_L_L
コンベアカバー ＬＬ
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
38
#01
401-06093 CONVEYOR_COVER_R
コンベアカバー Ｒ
(1)
39
#02
401-06100 CONVEYOR_COVER_R_L
コンベアカバー ＲＬ
(1)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
41
#01
401-06094 CONVEYOR_COVER_S
コンベアカバー Ｓ
(2)
42
#02
401-06101 CONVEYOR_COVER_S_L
コンベアカバー ＳＬ
(2)
43 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(8)
44
#01
401-06095 CONVEYOR_COVER_UL
コンベアカバー ＵＬ
(1)
45
#02
401-06102 CONVEYOR_COVER_UL_L
コンベアカバー ＵＬＬ
(1)
46 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
47 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
48
#01
401-06096 CONVEYOR_COVER_UR
コンベアカバー ＵＲ
(1)
49
#02
401-06103 CONVEYOR_COVER_UR_L
コンベアカバー ＵＲＬ
(1)
50 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(1)
51 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
52 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
53 400-01490 TAPE
テープ
(2)
54 E5721-729-000 LABEL
荷重禁止シール
(2)
55
#01
401-10772 CONVEYOR_SHUTTER
コンベアシャッタ
(4)
56
#02
401-10773 CONVEYOR_SHUTTER_L
コンベアシャッタ Ｌ
(4)
57 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(16)
58 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ ４
20
59 CM-5001000-01 CE MARKING LABEL
ＣＥ マーキング銘版（ＪＵＫＩ 仕様）
1
- 17 -

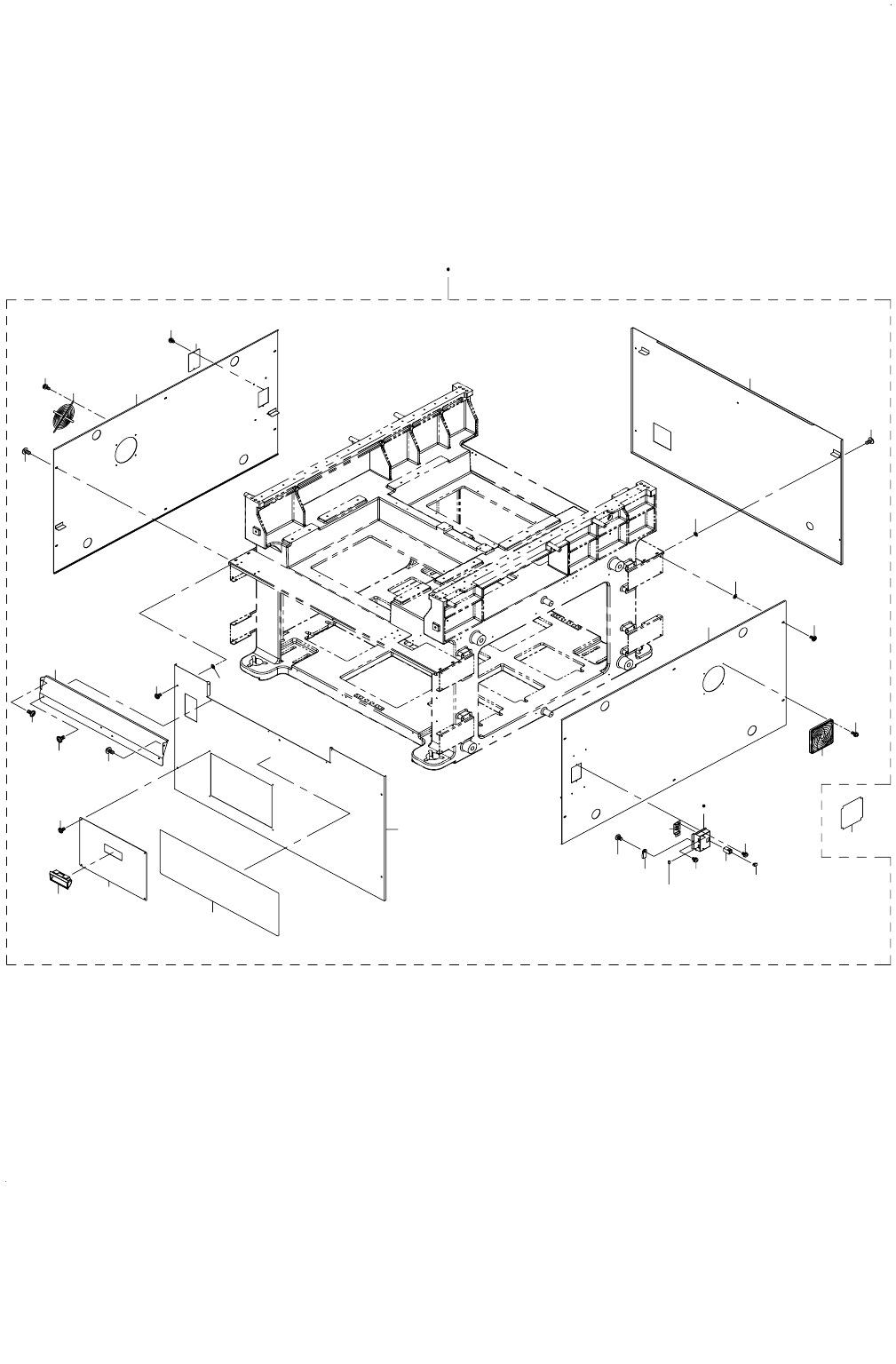

9. COVER COMPONENTS (4)
カバー関係（４）
26
3
4
5
6
7
8
9
9
10
10
13
27
12
14
15
16
18
19
17
20
11
21
22
1
2
24
23
25
25
25
28
32
30
30
30
31
29
