- 18 - NOTE( 注記 ) #01....FOR JX-100 ＪＸ −１００用 #02....FOR JX-100 LED ＪＸ −１００ ＬＥＤ 用 #03....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 400-77382 BOT TOM COVER ASM ボトムカバー組 1 2 #02 400-95045 BOTTOM COV…
- 17 -
9. COVER COMPONENTS (4)
カバー関係（４）
26
3
4
5
6
7
8
9
9
10
10
13
27
12
14
15
16
18
19
17
20
11
21
22
1
2
24
23
25
25
25
28
32
30
30
30
31
29
- 18 -
NOTE( 注記 ) #01....FOR JX-100 ＪＸ −１００用
#02....FOR JX-100 LED ＪＸ −１００ ＬＥＤ 用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-77382 BOTTOM COVER ASM
ボトムカバー組
1
2
#02
400-95045 BOTTOM COVER ASSY L
ボトムカバー組 Ｌ
1
3 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
4 400-77409 AIR COVER
エアカバー
(1)
5 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
6 400-80585 EMBEDDED_PULLS
埋め込み取手
(1)
7 401-37510 COVER_RB
カバー ＲＢ
(1)
8 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(5)
9 400-77323 COVER SB
カバー ＳＢ
(2)
10 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(12)
11 400-46640 USB BRACKET
ＵＳＢ ブラケット
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
13
#01
400-77403 USB BOX
ＵＳＢ ボックス
(1)
14 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
15 400-77324 SHUT PLATE
シャットプレート
(1)
16 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
17 HM-0010100-10 FILTER
フィルター
(1)
18 HM-0003300-30 FINGER GUARD
フィンガーガード
(1)
19 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
21 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
23 400-80467 COVER_SHEET
カバーシート
(1)
24 400-79856 TAPE GUIDE
テープガイド
(1)
25 400-80468 COVER_SCREW
カバーねじ
(5)
26 400-79855 COVER FB
カバー ＦＢ
(1)
27
#02
400-95036 USB_BOX_L
ＵＳＢ ボックス Ｌ
(1)
28
#02
HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
29
#03
HX-0066700-00 DUST COVER
ダストカバー
(2)
30
#03
400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ ４
(16)
31
#03
HX-0066000-00 DUST COVER
ダストカバー
(1)
32 HM-0010100-20 FILTER (5PCS)
フィルター（５枚入り）
1
- 19 -

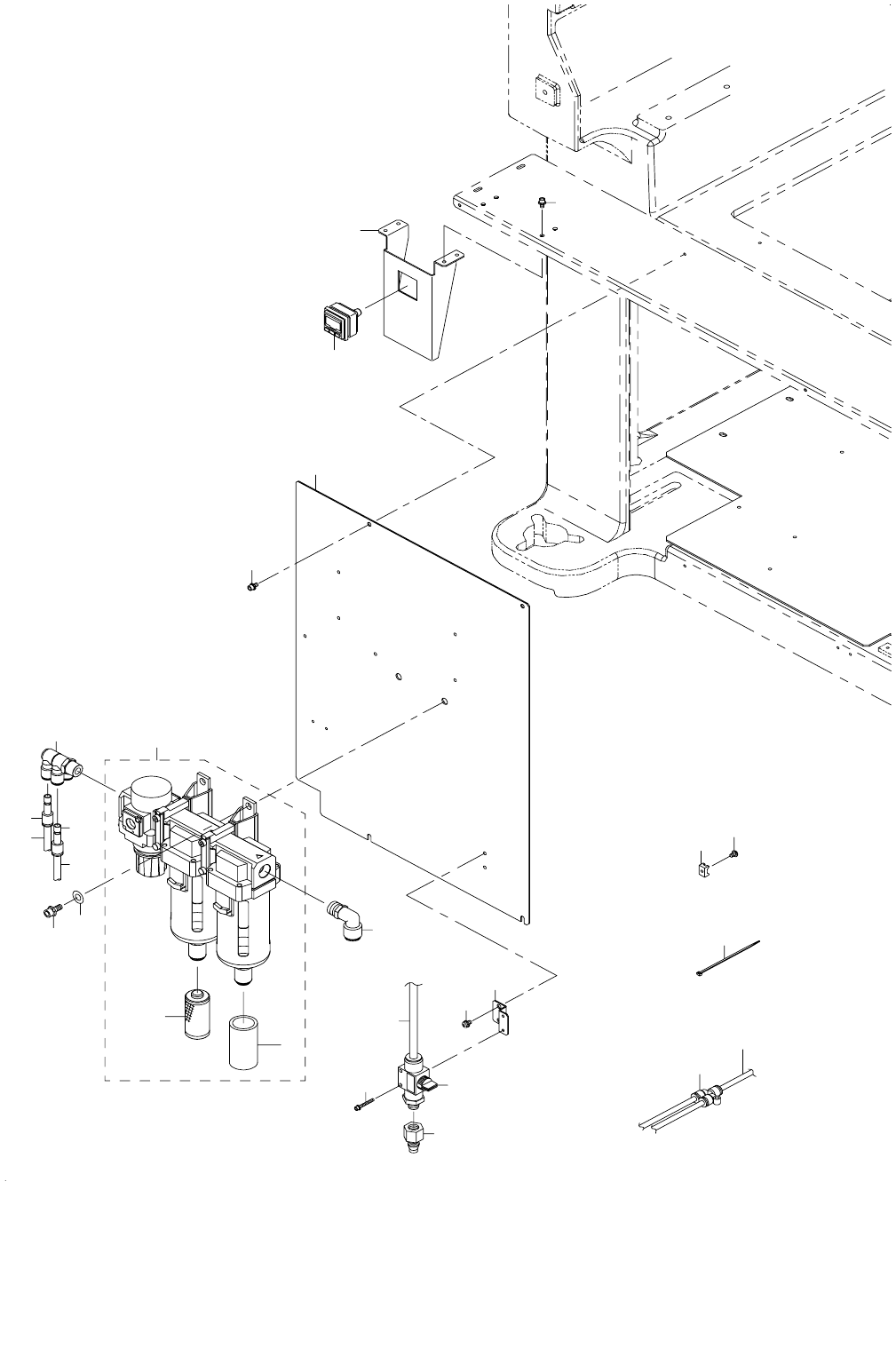

10.AIR COMPONENTS
エアー関係
1
2
24
25
17
18
14
15
8
10
11
23
21
22
20
16
9
6
7
5
5
19
19
12
13
3
4
