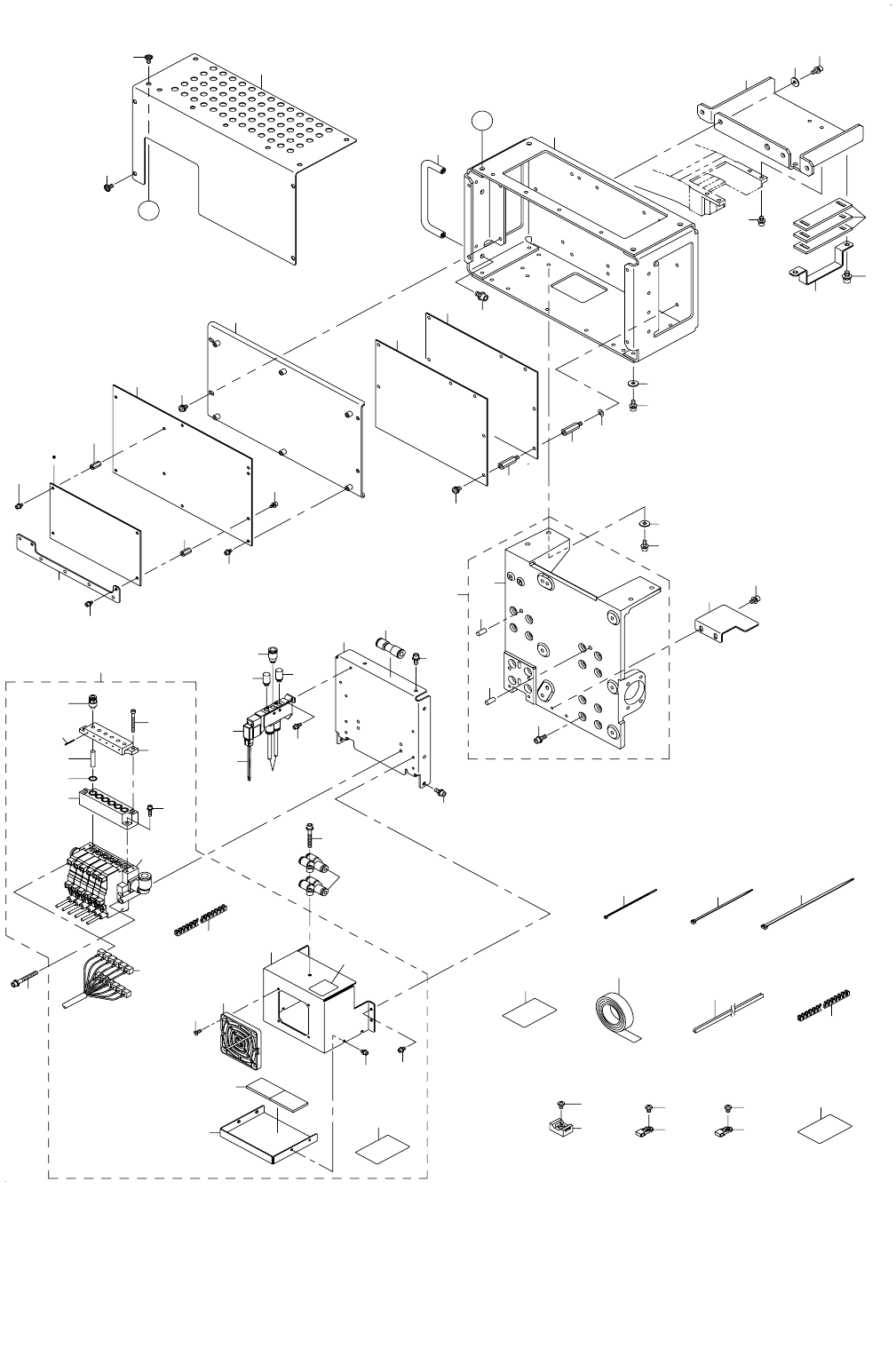

16.HEAD RELATED COMPONENTS
ヘッド周り関係
2
6
5
7
35
13
13
15
16
17
18
19
14
14
21
62
23
26
27
28
34
34
37
38
50
57
54
53
44
58
81
61
63
64
64
65
43
69
70
71
72
72
73
75
76
77
78
79
80
36
33
23
3
3
4
1
10
9
59
51
52
20
A
A
39
41
46
48
68
67
11
12
24
24
30
29
31
32
40
40
66
74
8
42
60
22
25
45
56
47
55
49
49
- 32 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER はんだ認識照明
RECOGNITION(JX-100 LED OPTION) （ＪＸ −１００ ＬＥＤ オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-77374 HEAD PLATE ASM
ヘッドプレート組
1
2 400-77271 HEAD PLATE
ヘッドプレート
(1)
3 PH-0500122-C0 PIN
平行ピン
(2)
4 SL-6041292-TN SCREW
座金付き六角穴ボルト
(16)
5 400-77263 HEAD TOP FRAME
ヘッドトップフレーム
1
6 400-01247 HEAD HANDLE
ヘッドハンドル
1
7 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
8 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシール
0.698
9 WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３ Ｘ １２ Ｘ １
4
10 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
11 WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３ Ｘ １２ Ｘ １
4
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
13 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
2
14 HX-0033900-0H SPACER
スペーサ
16
15 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
8
16 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
17 400-77265 HEAD MAIN PCB BR
ヘッドメイン ＰＣＢ ＢＲ
1
18 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
19 400-76948 HEAD MAIN PCB ASM
ヘッドメイン ＰＣＢ 組
1
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
21 400-44565 HEAD RELAY PCB ASM
ヘッドリレー基板組
1
22 400-77266 HEAD MAIN BR
ヘッドメイン ＢＲ
1
23 HX-0007900-0C SPACER
基板パーツ
4
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
6
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
26 400-77267 CB JOINT BR
ＣＢ ジョイント ＢＲ
1
27 WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３ Ｘ １２ Ｘ １
4
28 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
29 L153E-221-000 FC SUPPORT
ＦＣ サポート
1
30 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
31 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
33 400-77268 HEAD TOP COVER
ヘッドトップカバー
1
34 400-81751 B_COVER_SCREW
B カバースクリュウ
8
35 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシート
2.12
36 HX-0006500-0B CABLE BAND
束線バンド
5
37 HX-0022300-00 ADJUSTABLE BUSH
自在ブツシユ
1
38 401-18817 EJECTOR_BRACKET
エジェクタブラケット
1
39 HX-0009600-0A BUSH
エッジングブッシュ
0.139
40 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
41 401-18826 EJECTOR UNIT
エジェクタユニット
1
42 401-18823 EJECTOR SENSOR CABLE ASM
エジェクタセンサケーブル組
(1)
43 400-46059 O RING F2
ＯリングＦ２
(6)
44 400-77277 FILTER BOX L
フィルタボックス Ｌ
(1)
45 401-18816 BLOW_TRAY
ブロートレイ
(1)
46 HX-0066900-00 GROMMET
グロメット
(0.003)
47 401-18815 HEAD_COVER
ヘッドカバー
(1)
48 400-01306 CABLE PROTECTOR SHEET
ケーブルプロテクトシール
(0.22)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
50 400-46646 FILTER
フィルタ
(6)
51 400-52560 EJECTOR FILTER
エジェクタフィルタ
(1)
52 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
53 400-77276 FILTER BOX U
フィルタボックス Ｕ
(1)
54 400-60551 FILTER SET PIN
フィルタセットピン
(6)
55 E3858-715-000 SEAL
手触れ禁止シール
(1)
56 L153E-521-000 EJECTOR FORM
エジェクター フォーム
(2)
57 PJ-3010405-05 HALF UNION
ハ−フユニオン
(6)
58 SL-6031292-TN BOLT
座金付き六角穴ボルト
(2)
59 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(2)
60 401-18813 EJECTOR_70
エジェクタ＿７０
(1)
61 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
1
62
#01
400-94458 HEAD RELAY PCB ASM
ヘッドリレー基板組
1
63 PJ-3030605-01 HALF UNION
六角穴付きハーフユニオン
1
64 PX-0505010-00 SILENCER
消音器
2
65 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
66 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
1
67 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
2
68 SL-6043092-TN BOLT
座金付き六角穴ボルト
1
69 400-60223 CHECK VALVE
チェックバルブ
1
70 HX-0029400-00 FIXED BASE
固定ベース
20
71 HX-0034400-00 HARNESS PARTS
束線パーツ
6
72 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
26
73 400-77270 HEAD SENSOR DOG
ヘッドセンサドグ
1
74 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
75 HX-0034400-00 HARNESS PARTS
束線パーツ
4
76 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
4
77 400-76883 NOZZLE UP SV ASM
ノズルアップ ＳＶ 組
1
78 400-45554 INSULATION TAPE
絶縁テープ
0.5
79 EA-9500B01-00 CABLE BAND
束線バンド
35
80 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
20
81 SL-6043592-TN SCREW
座金付き六角穴ボルト
4
