- 33 -

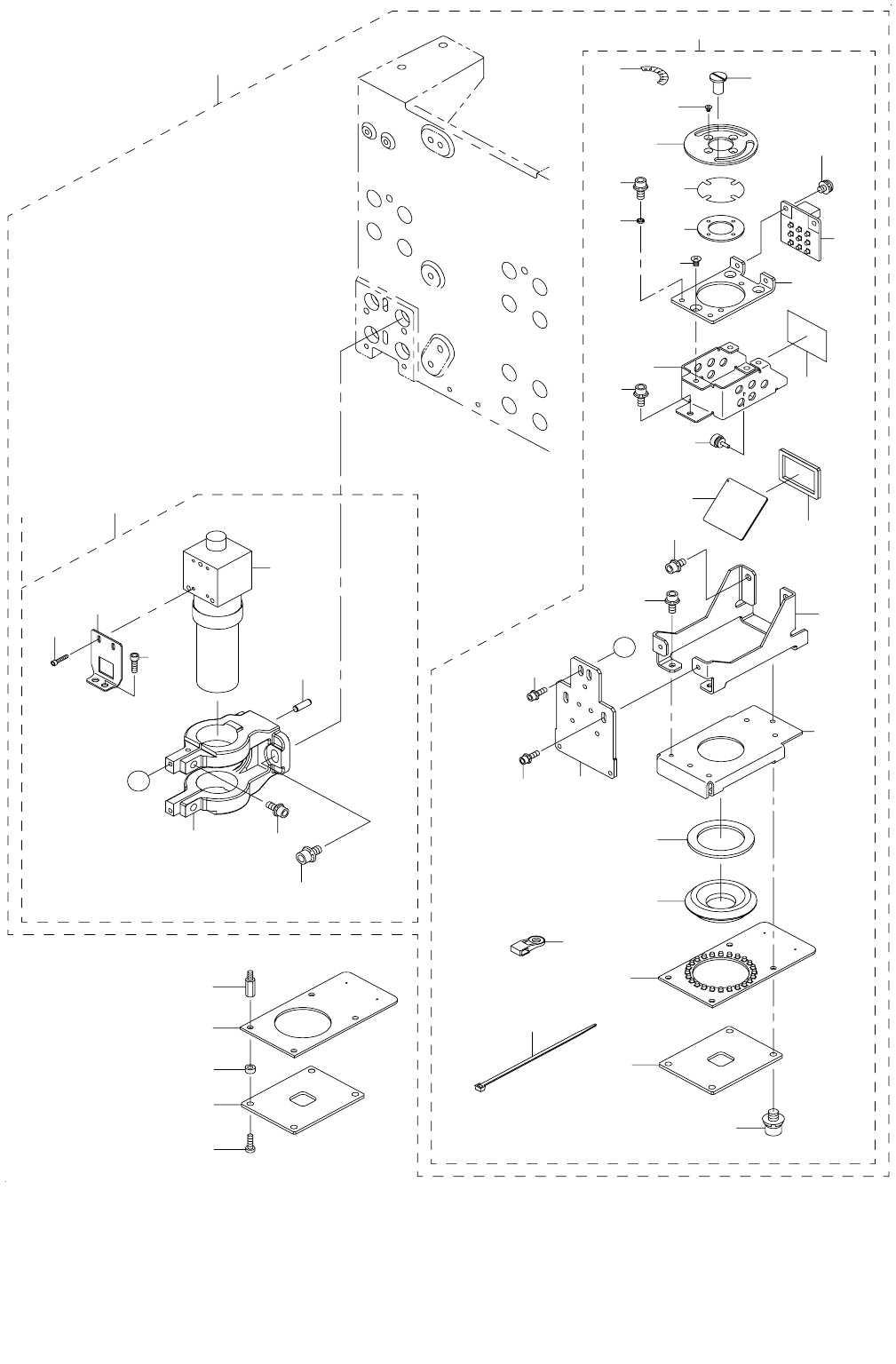

17.OCC COMPONENTS
ＯＣＣ 関係
20
36
39
13
34
21
23
24
25
26
27
29
31
32
33
40
41
42
12
22
28
30
38
11
2
35
14
1
3
5
6
7
4
10
8
17
9
24
A
A
15
16
37
19
18
43
45
44
46
47
- 34 -
NOTE( 注記 ) #01....FOR LIGHTING UNIT FOR SOLDER はんだ認識照明
RECOGNITION(JX-100 LED OPTION) （ＪＸ −１００ ＬＥＤ オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46819 OCC_ASSY
ＯＣＣ 組
4
2 400-46815 OCC_LENS_ASSY
ＯＣＣ レンズ組
(1)
3 400-47573 CAMERA LENS ASSY
カメラ レンズ組
(1)
4 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ ２ Ｌ ＝４
(2)
5 400-46805 CCD_BRACKET
ＣＣＤ ブラケット
(1)
6 400-46839 OCC_LENS_BRACKET
ＯＣＣ レンズブラケット
(1)
7 PH-0400062-C0 PIN
平行ピン 丸４ Ｌ ＝６
(2)
8 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
10 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
11 400-46816 OCC_LIGHT_ASSY
ＯＣＣ ライト組
(1)
12 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
13 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
14 400-15962 OCC LABEL
ＯＣＣ ラベル
(1)
15 400-46844 OCC_LIGHT_SUPPORT
ＯＣＣ ライトサポート
(1)
16 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
18 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
19 EA-9500B01-00 CABLE BAND
束線バンド
(1)
20 400-46843 OCC_LIGHT_BRACKET
ＯＣＣ ライトブラケット
(1)
21 400-13949 LIGHT FILTER U SUPPORT
ライトフィルタ Ｕ サポート
(1)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
23 400-15847 OCC COLLAR
ＯＣＣ カラー
(1)
24 SL-6030892-TN SCREW
座金付き六角穴ボルト
(1)
25 SM-1020301-SN SCREW
皿ねじ Ｍ ２ Ｌ ＝３
(4)
26 400-43896 LENS FILTER
レンズフィルター
(1)
27 400-13948 GUIDE PLATE
ガイドプレート
(1)
28 400-13944 ROTARY BASE
ロータリーベース
(1)
29 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(3)
30 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃ ＬＩＧＨＴ 基板組
(1)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
32 400-44028 MIRROR BOX
ミラーボックス
(1)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
34 118-04606 RUBBER PLUG
布台防振ゴム
(10)
35 400-43895 LIGHT DIFFUSER
ライトディフューザ
(1)
36 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
37 400-13943 PRISM COVER
プリズムカバー
(1)
38 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
39 400-01225 HOLD RUBBER
ホールドラバー
(1)
40 400-14042 PRISM
プリズム
(1)
41 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ＬＩＧＨＴ 基板組
(1)
42 400-14043 PRISM BASE
プリズムベース
(1)
43
#01
400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ＬＩＧＨＴ 基板組
1
44
#01
HX-0035400-0D BASE PARTS
基板パーツ
4
45
#01
400-14043 PRISM BASE
プリズムベース
1
46
#01
HX-0033500-0G SPACER
スペーサ
4
47
#01
400-32433 LOW HEAD SCREW M3_10
低頭六角穴付きボルト
4
- 35 -
18.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
9 10
90
90
90
90
11
11
11
11
12
12
12
13
14
91
91
15
15
15
15
16
16
16
16
92
17
92
18
17
19
20
20
88
89
20
17
18
20
83
82
17
18
20
84
18
18
18
21
22
21
22
17
17
17
85
21
22
92
92
92
18
18
17
92
18
17
18
17
18
17
17
18
23
24
23
24
23
24
23
24
23
24
23
24
25
93
27
A
A
97
29
30
93
25
32
28
33
31
34
B
B
C
C
D
D
35
38
38
37
37
39
40
39
40
96
43
45
46
45
46
47
48
49
50
52
51
98
51
52
53
53
54
42
96
41
55
44
99
100
60
60
61
62
63
64
67
66
68
65
26
73
73
73
73
74
74
74
74
75
76
75
76
79
79
101
101
115
116
58
59
71 72
13
14
36
36
77
78
77
78
121
88
89
86
87
87
94
95
22
23
20
18
17
86
103
104
119
120
1
2
97
19
17
18
80
81
3
4
87
86
86
87
117
118
103
104
12
19
17
18
5
6
7
8
122
123
40
102
19
17
18
9
10
106
107
109
108
110
69
70
111
112
113
105
114
56
57
21
22
21
22
E
110
106
111
108
109
107
112
113
114
105
E
125
124
125
126
