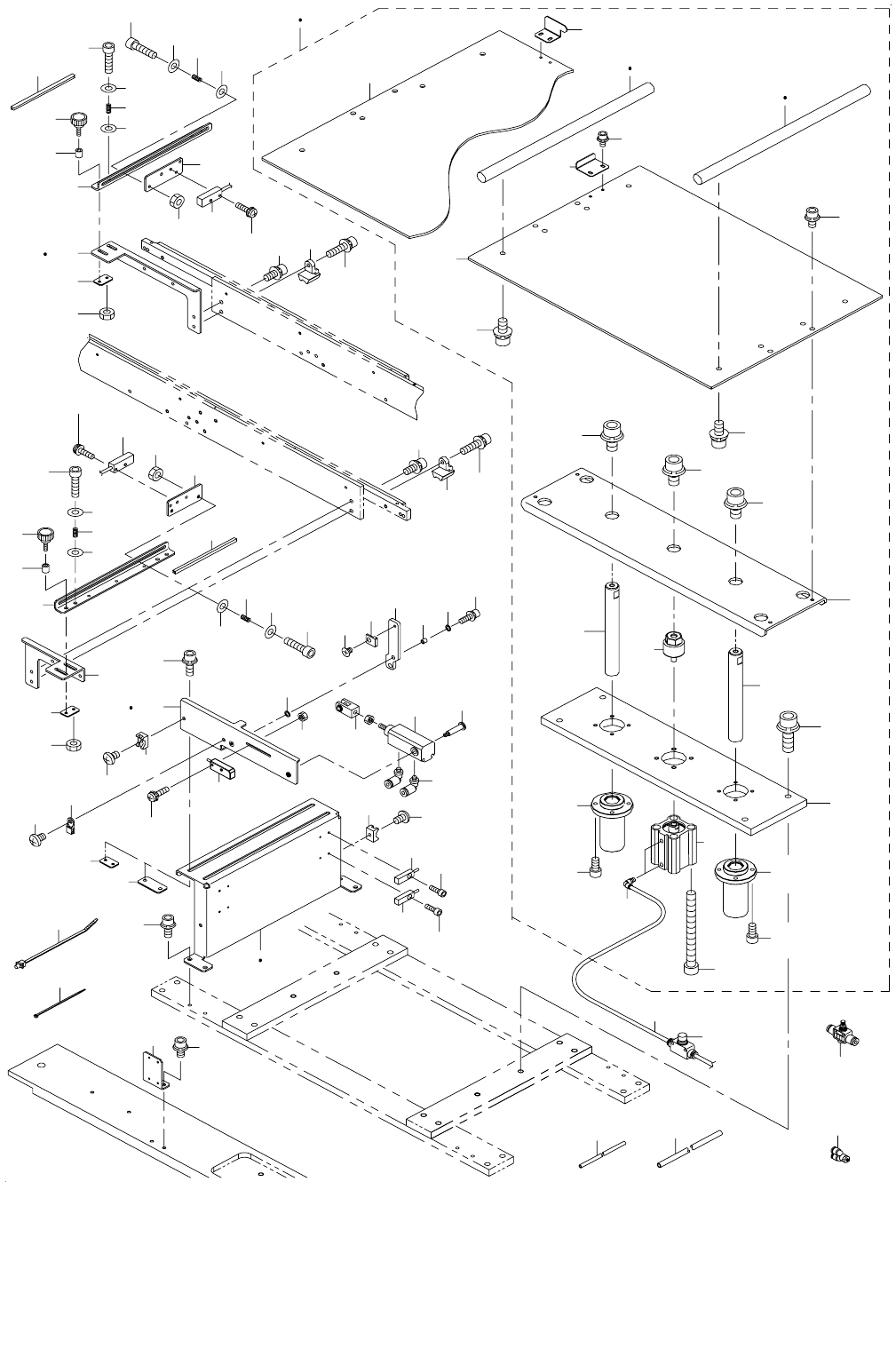

- 37 - 19. PWB CONVEYOR COMPONENTS (2) 基板搬送関係（２） 11 7 13 8 9 10 11 5 6 12 1 2 12 18 20 21 4 26 28 29 30 31 31 35 53 35 53 36 36 37 38 41 41 42 42 43 43 44 44 45 46 48 47 51 40 34 50 39 11 16 15 49 79 80 19 85 23 22 24 25…
- 36 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR JX-100 ＪＸ −１００用
#03....FOR JX-100 LED ＪＸ −１００ ＬＥＤ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
400-88075 STRAIGHT CONVEYOR ASSY
直進搬送組
1
2
#03
400-95047 STRAIGHT CONVEYOR ASSY L
直進搬送組 Ｌ
(1)
3
#02
400-86818 CONVEYOR_RAIL_FL
コンベアレール ＦＬ
(1)
4
#03
400-95007 CONVEYOR_RAIL_FL_L
コンベアレール ＦＬ ＿ Ｌ
(1)
5
#02
400-86819 CONVEYOR_RAIL_FR
コンベアレール ＦＲ
(1)
6
#03
400-95008 CONVEYOR_RAIL_FR_L
コンベアレール ＦＲ ＿ Ｌ
(1)
7
#02
400-86820 CONVEYOR_RAIL_RL
コンベアレール ＲＬ
(1)
8
#03
400-95009 CONVEYOR_RAIL_RL_L
コンベアレール ＲＬ ＿ Ｌ
(1)
9
#02
400-78494 CONVEYOR RAIL
コンベアレール
(2)
10
#03
400-95005 CONVEYOR_RAIL_L
コンベアレール Ｌ
(2)
11 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(4)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
13
#02
400-78495 PWB GUIDE PLATE
ＰＷＢ ガイドプレート
(2)
14
#03
400-95014 PWB_GUIDE_PLATE_L
ＰＷＢ ガイドプレート Ｌ
(2)
15 400-78496 RAIL GUIDE SH
レールガイド ＳＨ
(4)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
17 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(16)
18 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(18)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
20 400-78497 COLLAR A
カラー Ａ
(6)
21
#02
SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(5)
22
#03
SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(6)
23
#02
SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(7)
24
#03
SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(6)
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
26 400-78499 GUIDE SH BR FL
ガイド ＳＨ ＢＲ ＦＬ
(1)
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
28 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
29 400-78500 GUIDE SH BR RL
ガイド ＳＨ ＢＲ ＲＬ
(1)
30 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
31 400-78501 GUIDE SH BR FR
ガイド ＳＨ ＢＲ ＦＲ
(1)
32 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
33 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
34 400-78502 GUIDE SH BR RR
ガイド ＳＨ ＢＲ ＲＲ
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
36 400-78503 KNOB
ノブ
(2)
37 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
38 400-78504 KNOB BR
ノブ ＢＲ
(2)
39
#02
SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
40
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
41 SB-8160001-00 BEARING
ころがり軸受
(1)
42 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(4)
43 400-78506 SLIDE BASE
スライドベース
(1)
44 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(4)
45
#02
400-78507 GUIDE SH
ガイド ＳＨ
(2)
46
#03
400-95015 GUIDE_SH_L
ガイドシャフト Ｌ
(2)
47
#02
400-78508 DRIVE SH
ドライブ ＳＨ
(1)
48
#03
400-95016 DRIVE_SH_L
ドライブシャフト Ｌ
(1)
49 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
50 400-78509 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
51 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
52 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
53 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
54 E2141-721-000 STOPPER COLLAR
ストッパカラー
(1)
55 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
56
#02
400-78510 GUIDE SH STAND L
ガイドＳＨスタンドＬ
(1)
57
#03
400-95017 GUIDE_SH_STAND_L_L
ガイドＳＨスタンドＬ＿Ｌ
(1)
58
#02
400-78511 GUIDE SH STAND R
ガイドＳＨスタンドＲ
(1)
59
#03
400-95018 GUIDE_SH_STAND_R_L
ガイドＳＨスタンドＲ＿Ｌ
(1)
60 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
61 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
62 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ ３
(2)
63 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
64 400-78512 MOTOR BR
モータ ＢＲ
(1)
65 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
66 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
(1)
67 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
68 400-78513 COUPLING
カップリング
(1)
69
#02
400-86821 CONVEYOR_RAIL_RR
コンベアレール ＲＲ
(1)
70
#03
400-95010 CONVEYOR_RAIL_RR_L
コンベアレール ＲＲ ＿ Ｌ
(1)
71
#02
400-78515 CONVEYOR UNIT BASE L
コンベアユニットベース Ｌ
(1)
72
#03
400-95019 CONVEYOR_UNIT_BASE_L_L
コンベアユニットベース Ｌ ＿ Ｌ
(1)
73 400-78522 CONVEYOR SPACER
コンベアスペーサ
(4)
74 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(8)
75
#02
400-86831 CONVEYOR_SUPPORT_H
コンベアサポート Ｈ
(2)
76
#03
400-95022 CONVEYOR SUPPORT H_L
コンベアサポート Ｈ ＿ Ｌ
(2)
77
#02
400-78521 CONVEYOR SUPPORT V
コンベアサポート Ｖ
(2)
78
#03
400-95021 CONVEYOR_SUPPORT_V_L
コンベアサポート Ｖ ＿ Ｌ
(2)
79 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(8)
80
#02
401-51823 PWB_GUIDE_R1
ＰＷＢガイドＲ１
(1)
81
#03
401-51828 PWB_GUIDE_R1_L
ＰＷＢガイドＲ１＿Ｌ
(1)
82
#01
E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
83
#01
WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
84
#01
400-78497 COLLAR A
カラー Ａ
(1)
85
#01
SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
86 SL-6031492-TN SCREW
座金付き六角穴ボルト
(14)
87 SL-6030892-TN SCREW
座金付き六角穴ボルト
(14)
88
#02
400-86817 RAIL_GUIDE_PLATE
レールガイドプレート
(2)
89
#03
400-95006 RAIL_GUIDE_PLATE_L
レールガイドプレート Ｌ
(2)
90 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(4)
91 SL-6030892-TN SCREW
座金付き六角穴ボルト
(14)
92 400-78498 COLLAR B
カラー Ｂ
(6)
93 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
94
#02
401-51821 PWB_GUIDE_L1
ＰＷＢガイドＬ１
(1)
95
#03
401-51826 PWB_GUIDE_L1_L
ＰＷＢガイドＬ１＿Ｌ
(1)
96 400-78505 SET COLLAR
セットカラー
(2)
97 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
98 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
(1)
99 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
100 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
101 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(8)
102
#02
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
103
#02
400-86822 CONVEYOR_BELT
コンベアベルト
(2)
104
#03
400-95011 CONVEYOR_BELT_L
コンベアベルト Ｌ
(2)
105
#03
400-95028 TENSION_BR
テンション ＢＲ
(2)
106
#03
400-50437 BRG SH
ＢＲＧ ＳＨ
(4)
107
#03
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
108
#03
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
109
#03
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
110
#03
SB-1040002-00 BALL BEARING
ボウルベアリング Ａ
(4)
111
#03
RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(4)
112
#03
SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
113
#03
400-95029 TENSION_SP
テンション ＳＰ
(2)
114
#03
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
115
#02
400-78516 CONVEYOR UNIT BASE R
コンベアユニットベース Ｒ
(1)
116
#03
400-95020 CONVEYOR_UNIT_BASE_R_L
コンベアユニットベース Ｒ ＿ Ｌ
(1)
117
#02
401-51822 PWB_GUIDE_L2
ＰＷＢガイドＬ２
(1)
118
#03
401-51827 PWB_GUIDE_L2_L
ＰＷＢガイドＬ２＿Ｌ
(1)
119
#02
401-51824 PWB_GUIDE_R2
ＰＷＢガイドＲ２
(1)
120
#03
401-51829 PWB_GUIDE_R2_L
ＰＷＢガイドＲ２＿Ｌ
(1)
121 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
122 HX-0034400-00 HARNESS PARTS
束線パーツ
(4)
123 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
124 HX-0034400-00 HARNESS PARTS
束線パーツ
4
125 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
126 HX-0029400-00 FIXED BASE
固定ベース
4
- 37 -
19.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
11
7
13
8
9
10
11
5
6
12
1
2
12
18
20
21
4
26
28
29
30
31
31
35
53
35
53
36
36
37
38
41
41
42
42
43
43
44
44
45
46
48
47
51
40
34
50
39
11
16
15
49
79
80
19
85
23
22
24
25
27
55
56
56
57
58
59
60
61
60
4
66
83
67
68
69
75
74
74
73
72
71
70
13
11
10
17
84
74
74
70
73
76
3
75
77
78
63
62
64
65
81
14
81
82
61
86
54
52
82
88
87
89
32
33
90
61
- 38 -
NOTE( 注記 ) #01....FOR JX-100 ＪＸ −１００用
#02....FOR JX-100 LED ＪＸ −１００ ＬＥＤ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-76890 CONVEYOR RIGHT SENSOR ASM
コンベアライトセンサ組
1
2 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
3 400-86826 SENSOR_BRACKET_R
センサブラケット Ｒ
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
5 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
1
6 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
1
7 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
1
8 G6518-880-000 SET PICK-UP
セットつまみ
1
9 400-58815 SPACER
スペーサ
1
10 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
3
11 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
6
12 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ ４ Ｘ ０．７ ２種
3
13 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
3
14 HX-0036700-0A BUSH
ブッシュ
0.018
15 HX-0044000-00 CABLE BAND
束線バンド
2
16 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
8
17
#01
400-86827 STOPPER_BASE
ストッパベース
1
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
19
#01
400-86828 STOPPER_BR
ストッパ ＢＲ
1
20
#01
E2284-725-000 HOLD PLATE B
ホールドプレート Ｂ
1
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
22 400-86830 STOPPER_ARM
ストッパアーム
1
23 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
24 E2233-725-000 STOPPER CHIP
ストッパチップ
1
25 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
1
26 400-76891 CONVEYOR NEAR SENSOR ASM
コンベアニアセンサ組
1
27 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
28 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
1
29 400-76894 SUPORT TABLE UP SENSOR ASM
サポートテーブルアップセンサ組
1
30 400-76896 SUPORT TABLE DOWN SENSOR ASM
サポートテーブルダウンセンサ組
1
31 SM-6850802-TN SCREW M2.5 L=8
六角穴ボルト Ｍ ２．５ Ｌ ＝８
2
32
#01
400-78538 BU TABLE ASM
ＢＵ テーブル組
1
33
#02
400-95048 BU TABLE ASSY L
ＢＵ テーブル組 Ｌ
1
34
#01
400-78526 BU TABLE A
ＢＵ テーブル Ａ
(1)
35
#01
400-78530 SIDE BEAM
サイドビーム
(2)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(8)
37
#01
400-78527 BU SENSOR DOG
ＢＵ センサドグ
(1)
38 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
39 400-78531 BU TABLE B
ＢＵ テーブル Ｂ
(1)
40 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
41 400-78532 LIFTER GUIDE SH
リフターガイド ＳＨ
(2)
42 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
43 400-78533 BEARING
ベアリング
(2)
44 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
45 400-78534 FLOATING JOINT
フローティングジョイント
(1)
46 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
47 400-78535 CYLINDER
シリンダ
(1)
48 PJ-3040405-05 ELBOW
エルボユニオン
(2)
49 SM-6055552-TN BOLT M5 L=55
六角穴ボルト Ｍ ５ Ｌ ＝５５
(4)
50 400-78528 BU BASE
ＢＵ ベース
(1)
51 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
52
#02
400-95023 BU_TABLE_A_L
ＢＵテーブルＡ＿Ｌ
(1)
53
#02
400-95024 SIDE_BEAM_L
サイドビーム Ｌ
(2)
54
#02
400-95027 BU_SENSOR_DOG_L
ＢＵ センサドグ Ｌ
(1)
55 E2038-721-000 STOPPER COLLAR
ストッパカラー
1
56 E2039-721-000 WASHER A
スラストワッシャ Ａ
2
57 400-86829 CYLINDER
シリンダ
1
58 400-86832 CYLINDER_JOINT
シリンダジョイント
1
59 400-86833 PIVOT_STUD
ピボットスタッド
1
60 HX-0029400-00 FIXED BASE
固定ベース
3
61 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７Ｌ＝６
4
62 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
2
63 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
2
64 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
0.3
65
#01
PJ-3080600-03 Y UNION
ユニオンワイ
1
66
#01
400-86825 SENSOR_BRACKET_L
センサブラケット Ｌ
1
67 400-01078 SENSOR BRAKET B
センサブラケット Ｂ
1
68 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
1
69 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
1
70 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
3
71 G6518-880-000 SET PICK-UP
セットつまみ
1
72 400-58815 SPACER
スペーサ
1
73 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
3
74 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
6
75 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ ４ Ｘ ０．７ ２種
3
76 HX-0036700-0A BUSH
ブッシュ
0.018
77 400-86439 CONVEYOR LEFT SENSOR ASM
コンベアレフトセンサ組
1
78 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
1
79 PC-0126010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
80 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
2
81 HX-0066600-00 CABLE CLAMP
ケーブルクランプ
2
82 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
2
83
#02
400-95025 SENSOR_BRACKET_L_L
センサブラケットＬ＿Ｌ
1
84
#02
400-95030 STOPPER_BASE_L
ストッパベース Ｌ
1
85
#02
400-95031 STOPPER_BR_L
ストッパ ＢＲ ＿ Ｌ
1
86
#02
PJ-3040405-04 ELBOW UNION
エルボユニオン
2
87
#02
400-95026 BU_SENSOR_BR
ＢＵ センサ ＢＲ
1
88
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
2
89
#02
400-01076 SENSOR SLIDE PLATE
センサスライドプレート
1
90 HX-0034400-00 HARNESS PARTS
束線パーツ
1
