- 47 -

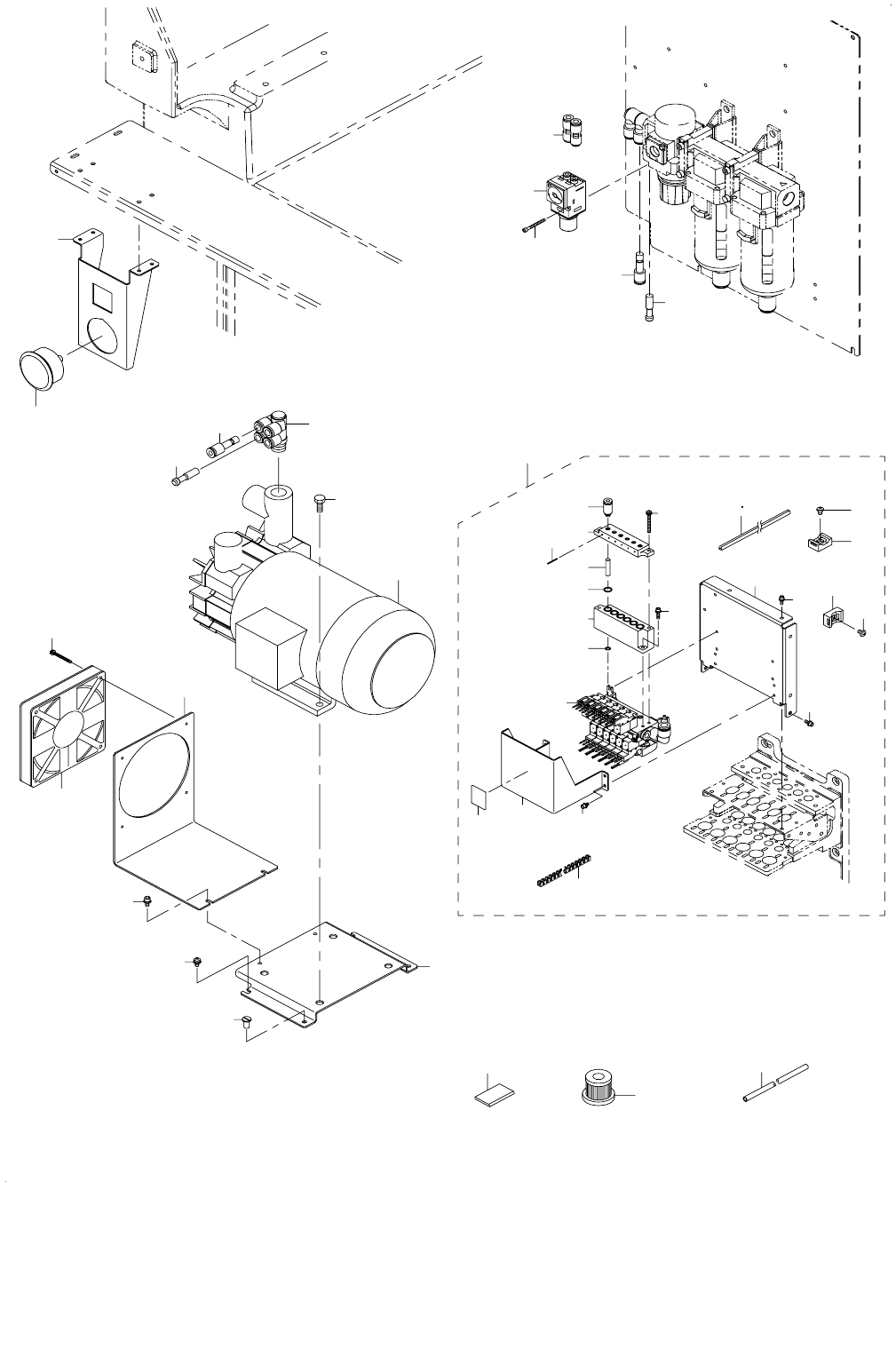

24.VACCUM PUMP UNIT(OLD TYPE)
真空ポンプユニット（旧タイプ）
5
6
40
28
10
9
12
13
3
15
11
14
8
2
7
37
38
36
17
18
17
18
19
16
20
31
21
7
1
39
23
26
30
29
25
24
34
35
4
22
33
32
27
41
42
43
- 48 -
NOTE( 注記 ) #01....BEFORE M/C REV.B(JX-100), マシン ＲＥＶ．Ｂ（ＪＸ −１００），
M/C REV.A(JX-100LED) マシン ＲＥＶ．Ａ（ＪＸ −１００ ＬＥＤ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-79043 VALVE BRACKET ASM
バルブブラケット組
1
2 400-76882 VACUUM VALVE CABLE ASM
バキュームバルブケーブル組
(1)
3 PJ-3010405-05 HALF UNION
ハ−フユニオン
(6)
4 400-77357 HEAD VALVE BRACKET
ヘッドバルブブラケット
(1)
5 400-60225 HEAD COVER
ヘッドカバー
(1)
6 E3858-715-000 SEAL
手触れ禁止シール
(1)
7 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
9 400-77276 FILTER BOX U70 ASM
フィルタボックス Ｕ ７０組
(1)
10 400-77277 FILTER BOX L 70
フィルタボックス Ｌ ７０
(1)
11 400-46646 FILTER
フィルタ
(6)
12 400-46059 O RING F2
ＯリングＦ２
(6)
13 400-46058 O RING F1
ＯリングＦ１
(6)
14 SL-6031292-TN BOLT
座金付き六角穴ボルト
(2)
15 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(2)
16 HX-0009600-0A BUSH
エッジングブッシュ
(0.14)
17 HX-0029400-00 FIXED BASE
固定ベース
(4)
18 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
19 400-60551 FILTER SET PIN
フィルタセットピン
(6)
20 HX-0009600-0A BUSH
エッジングブッシュ
(0.17)
21 HX-0022300-00 ADJUSTABLE BUSH
自在ブツシユ
(0.12)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
23 400-44551 VACUUM PUMP
真空ポンプ
1
24 400-46541 DB UNIVERSAL ELBOW
ＤＢ ユニバーサルエルボ
1
25 400-77356 PUMP BRACKET
ポンプブラケット
1
26 SM-9061613-SC SCREW M6 L=16
六角ボルト Ｍ ６ Ｌ ＝１６
4
27 400-82019 FACE BR OP(PRINT FIG)
フェイス ＢＲ ＯＰ（印刷図）
1
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
29 400-60226 PUMP FAN BRACKET
ポンプファンブラケット
1
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
31 PJ-3010600-03 REDUCER
レデューサ
1
32 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
33 400-54705 VAC FAN CABLE ASM
真空ポンプファンケーブル組
1
34 PJ-3010600-03 REDUCER
レデューサ
1
35 PX-9500070-00 PLUG
プラグ
1
36 PX-9500070-00 PLUG
プラグ
1
37 PF-0200040-00 REGULATOR
レギュレータ
1
38 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
2
39 PJ-3030600-03 UNION
異形ユニオン
2
40 400-46540 VACUUM METER
バキュームメータ
1
41 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
10
42
#01
400-61995 PUMP BLADE SET
ポンプブレードセット
1
43
#01
400-61996 PUMP FILTER
ポンプフィルタ
1
- 49 -

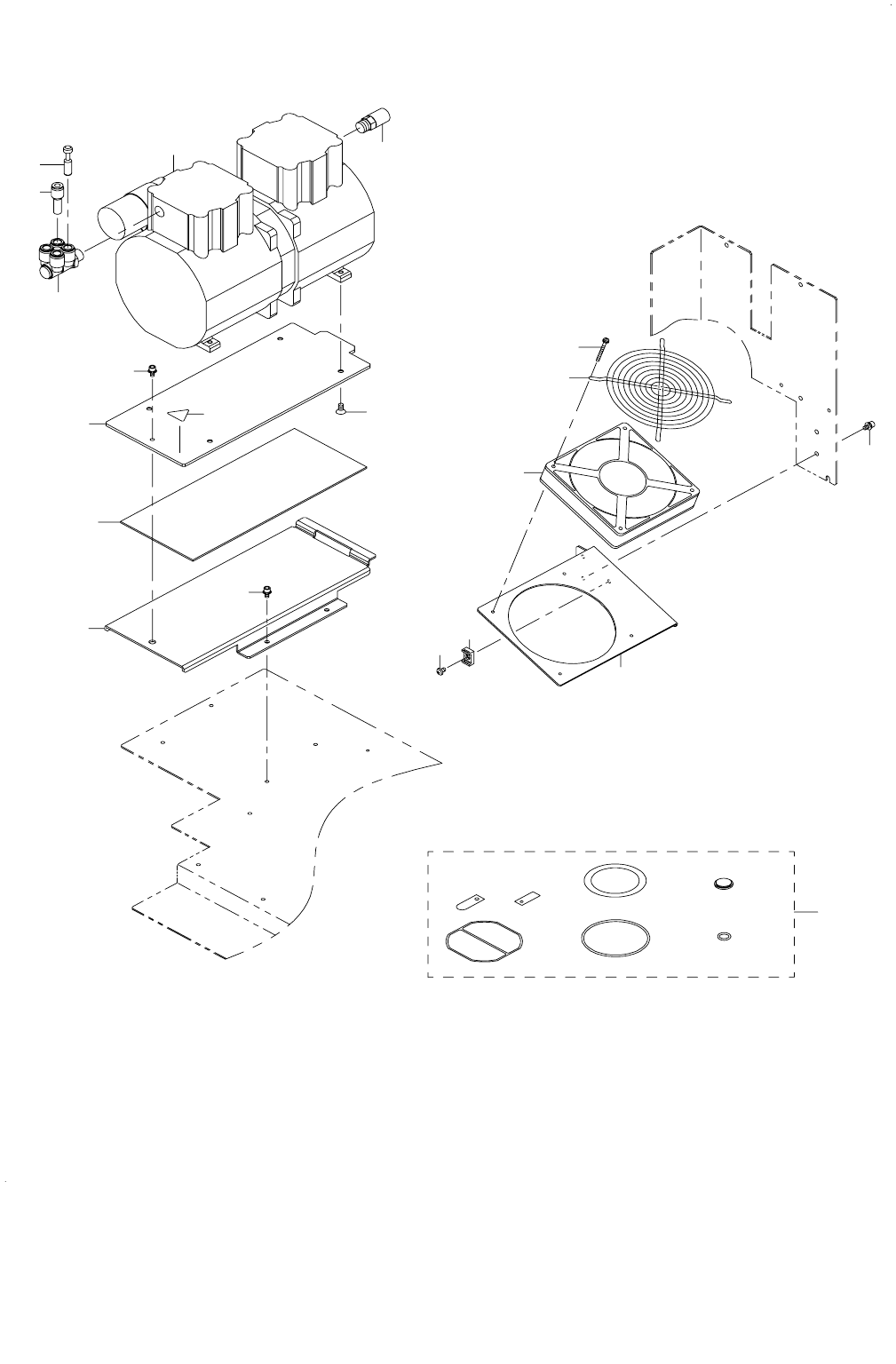

25.VACCUM PUMP UNIT(NEW TYPE)
真空ポンプユニット（新タイプ）
9
4
12
3
1
2
7
6
5
10
11
13
16
17
14
15
19
18
8
20
