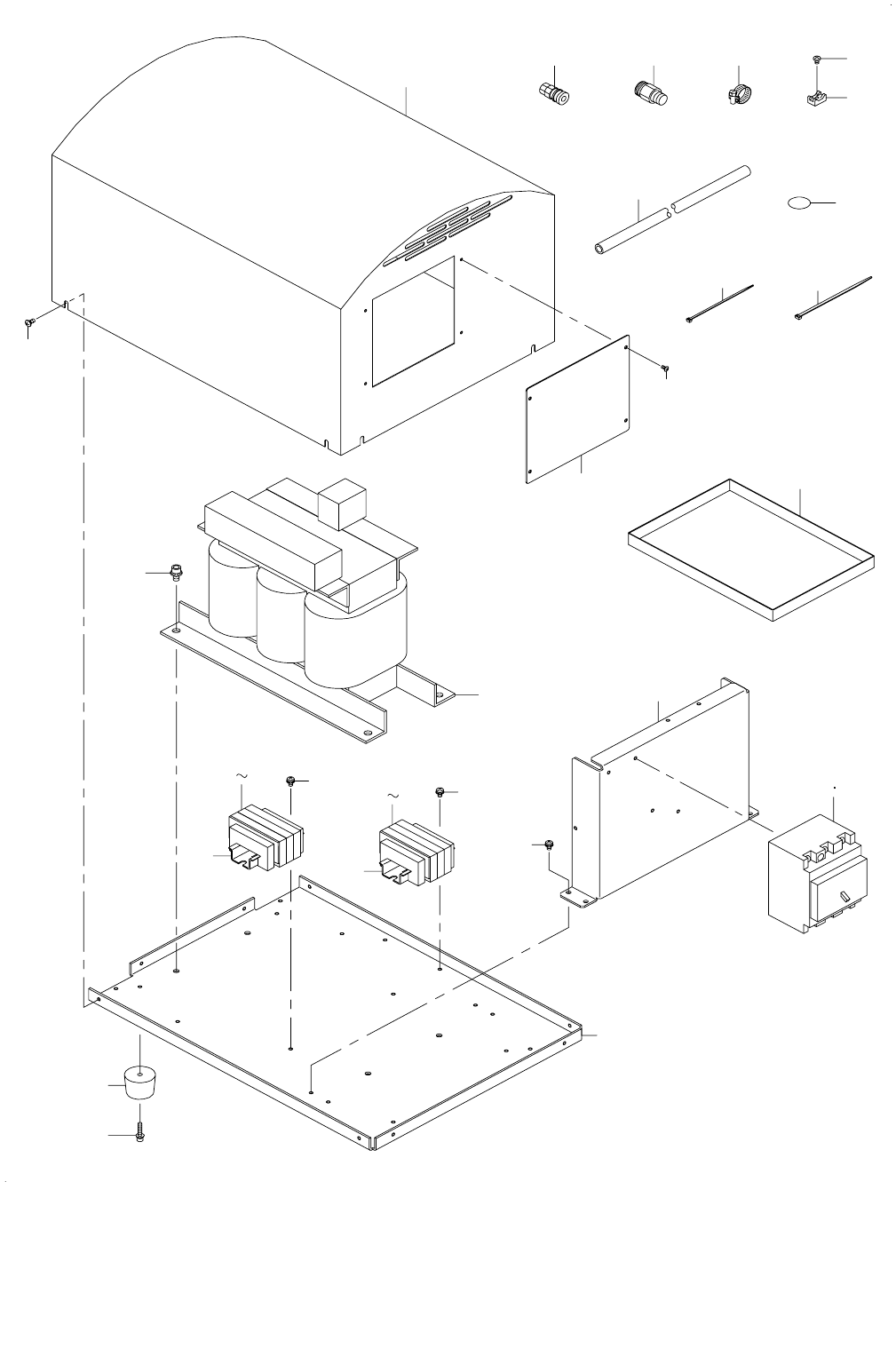

26.COMPRESSOR UNIT
コンプレッサユニット
4
312
5
6
7
12
9
10
11
8
8
13
14
15
16
17
18
19
20
23
20
23
24
24
25
27
28
29
26
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PJ-3090052-01 PLUG
プラグ
1
2 PJ-3011252-02 HALF UNION
ハーフユニオン
1
3 161-21907 HOSE BAND
ホースバンド
1
4 BT-1200801-EF TUBE
チュ−ブ
3
5 400-79563 C_PS_BASE
Ｃ ＰＳ ベース
1
6 HX-0029400-00 FIXED BASE
固定ベース
7
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
7
8 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
9 400-77394 RUBBER FOOT
ラバーフット
4
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
6
11 400-79564 C_BRAKER_BR
Ｃ ブレーカ ＢＲ
1
12 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
13 400-79565 C_PS_COVER
Ｃ ＰＳ カバー
1
14 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
8
15 400-79566 C_BRAKER_COVER
Ｃ ブレーカカバー
1
16 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
17 400-76928 ISOLATION TRANSFORMER
トランス
1
18 HA-0053900-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
19 HA-0053200-10 CIRCUIT PROTECTOR
サーキットプロテクタ
1
20 HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
6
21 HK-0695900-00 BLOCK TERMINAL
ブロックターミナル
2
22 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
4
23 HK-0695900-0A BLOCK TERMINAL
ブロックターミナル
2
24 400-00530 CARRIER RAIL 75
キャリアレール７５
2
25 100-04109 GROUND MARK
グランドマ−ク
2
26 400-81429 OIL_PAN
オイルパン
1
27 EA-9500B01-00 CABLE BAND
束線バンド
6
28 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
4
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
- 53 -
