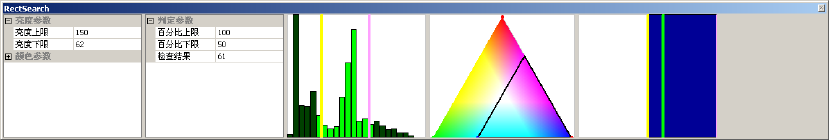

RectSearch
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
判定参数：
a) 百分比上限：设定百分比最大值（0~100）
b) 百分比下限：设定百分比最小值（0~100）
计算方法：
计算检查窗口内部符合亮度和颜色设定范围内的像素组成的最大连通区域的最小外接
矩形。并计算该外接矩形面积与检查窗口面积的百分比。百分比的结果符合判定参数范围时，
判定结果为 OK。反之，判定结果为 NG。
MarkSearch
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
判定参数：
a) 百分比上限：设定百分比最大值（0~100）
b) 百分比下限：设定百分比最小值（0~100）
计算方法：
计算检查窗口内部符合亮度和颜色设定范围内的像素组成的尺寸大小最符合目标尺寸
的连通区域的最小外接矩形。并计算该外接矩形与目标尺寸的差异，完全符合时为 100％。
该差异值符合判定参数范围时，判定结果为 OK。反之，判定结果为 NG。
位移输出：
输出向量：同时包含 X/Y 方向的偏移量
ContoursFind
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
目标尺寸：
i) X：设定搜寻的目标尺寸 X 方向大小，单位为 um
j) Y：设定搜寻的目标尺寸 Y 方向大小，单位为 um
k) 容许差异％：实际搜寻的目标与设定目标之间容许差异百分比
块参数：
l) 数量：设定组成目标的联通区域数量（0，1，2，3，4，）
m) 一致性：连通区域几何尺寸的大小接近程度（0，1，2，3，4）
判定参数：
n) 百分比上限：设定百分比最大值（0~100）
o) 百分比下限：设定百分比最小值（0~100）
位移输出：
输出向量：同时包含 X/Y 方向的偏移量
