OCR 计算参数： 亮度参数（可用鼠标通过直方图来设定） ： a) 亮度上限（ High ） ：设定最高亮度值（ 0~255 ） b) 亮度下限（ Low ） ：设定最低亮度值（ 0~255 ） 颜色参数（可用鼠标通过色彩图来设定） ： c) 红色上限：设定红色最大值（ 0~173 ） d) 红色下限：设定红色最小值（ 0~173 ） e) 绿色上限：设定绿色最大值（ 0~173 ） f) 绿色下限：设定绿色最小值（ 0~173 ） g…

100%1 / 62
计算方法：
计算检查窗口内部符合亮度和颜色设定范围内的像素组成的尺寸大小最符合目标尺寸
的连通区域的最小外接矩形。并计算该外接矩形与目标尺寸的差异，完全符合时为 100％。
该差异值符合判定参数范围时，判定结果为 OK。反之，判定结果为 NG。

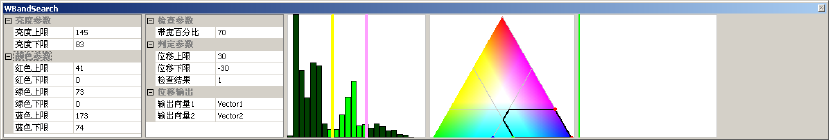

LBandSearch / WBandSearch
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
检查参数：
带宽百分比：设定检查窗口内部符合亮度和颜色的带宽占窗口长（宽）百分比
判定参数：
i) 位移上限：以检查窗口中心为原点，带宽最大位移值（um）
j) 位移下限：以检查窗口中心为原点，带宽最小位移值（um）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG。
位移输出：
输出向量：一个窗口只包含 X/Y 方向其中一个偏移量

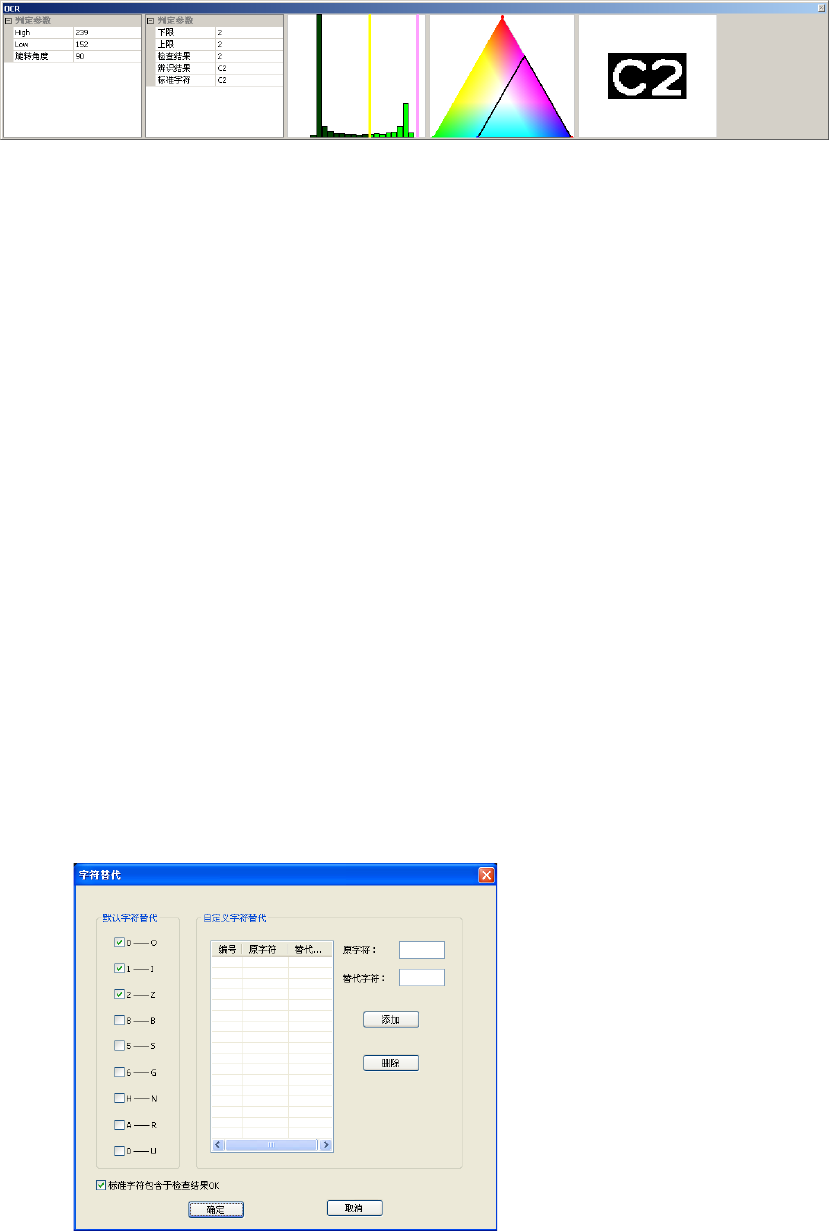

OCR
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限（High）：设定最高亮度值（0~255）
b) 亮度下限（Low）：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
判定参数：
a) 上限：检查窗口内文字个数的最多值
b) 下限：检查窗口内文字个数的最少值
c) 辨识结果：检查窗口内符合亮度和颜色 识别出的文字
d) 标准字符：参考文字
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
替代字符设定：字符 0(O),1(I),2(Z),8(B)....

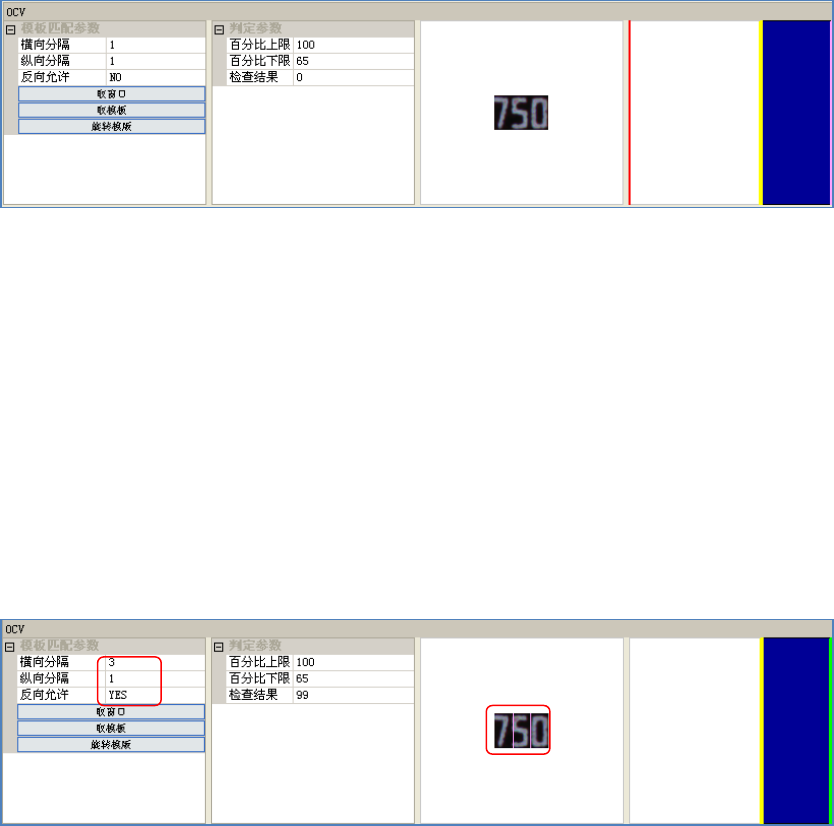

OCV
图像获取方法：
a) 取窗口：按照设定检查窗口大小获取参考图像（目标图片大小）
b) 取模板：在检查窗口内搜寻和参考图像最接近图像，
c) 旋转模板：以原有模板为基础，调整参考图像的角度
模板匹配参数设定项目：
a) 横向分割：将取窗口获得模板在 X 向进行细分，提升判定等级（通常字符数定义）
b) 纵向分割：将取窗口获得模板在 Y 向进行细分，提升判定等级（通常字符数定义）
c) 反向允许：例如常用贴片电阻的文字允许 0/180；90/270 的贴装；此项选择：YES
判定参数：
a) 百分比上限：实际获取到的图像和参考图像进行相似度比对（0-100）
b) 百分比下限：实际获取到的图像和参考图像进行相似度比对（0-100）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
