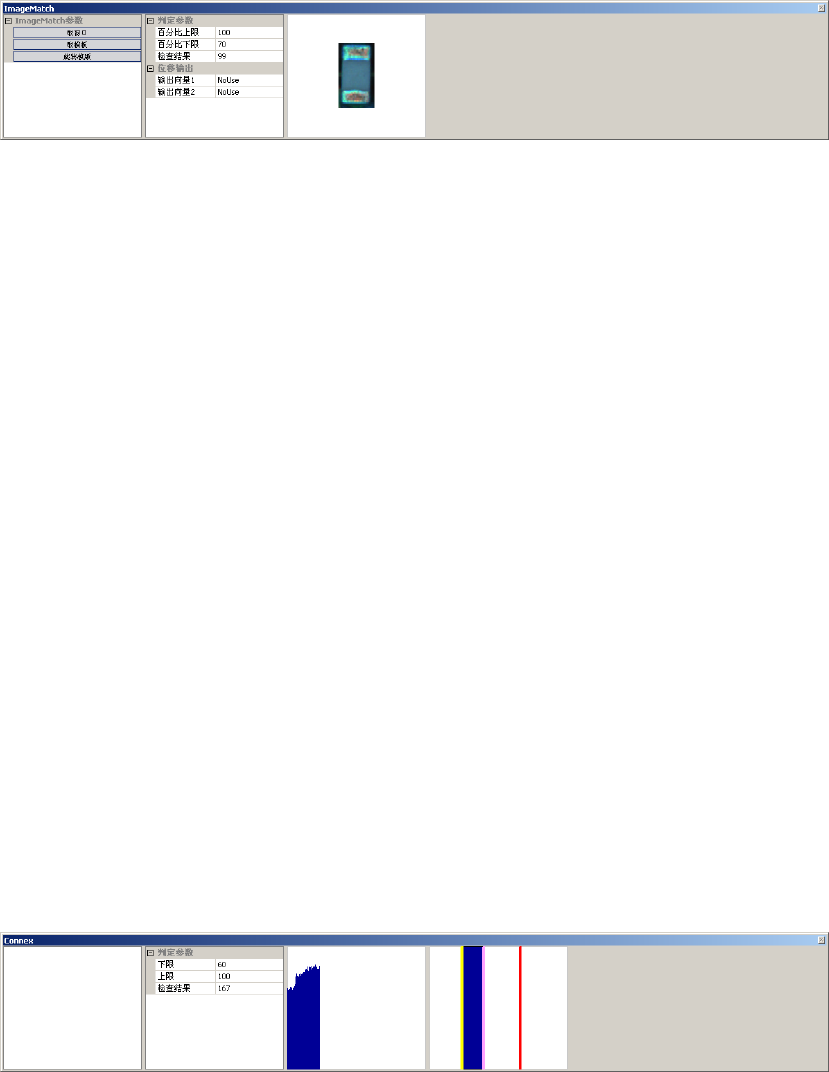

ImageMatch
图像获取方法：
a) 取窗口：按照设定检查窗口大小获取参考图像（目标图片大小）
b) 取模板：在检查窗口内搜寻和参考图像最接近图像，
c) 旋转模板：以原有模板为基础，调整参考图像的角度
判定参数：
f) 百分比上限：实际获取到的图像和参考图像进行相似度比对（0-100）
g) 百分比下限：实际获取到的图像和参考图像进行相似度比对（0-100）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
位移输出：
输出向量：一个窗口只包含 X/Y 方向其中一个偏移量
Connex
判定参数：
a) 上限：窗口内亮度连通的最大值（0-255）
b) 下限：窗口内亮度连通的最小值（0-255）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG

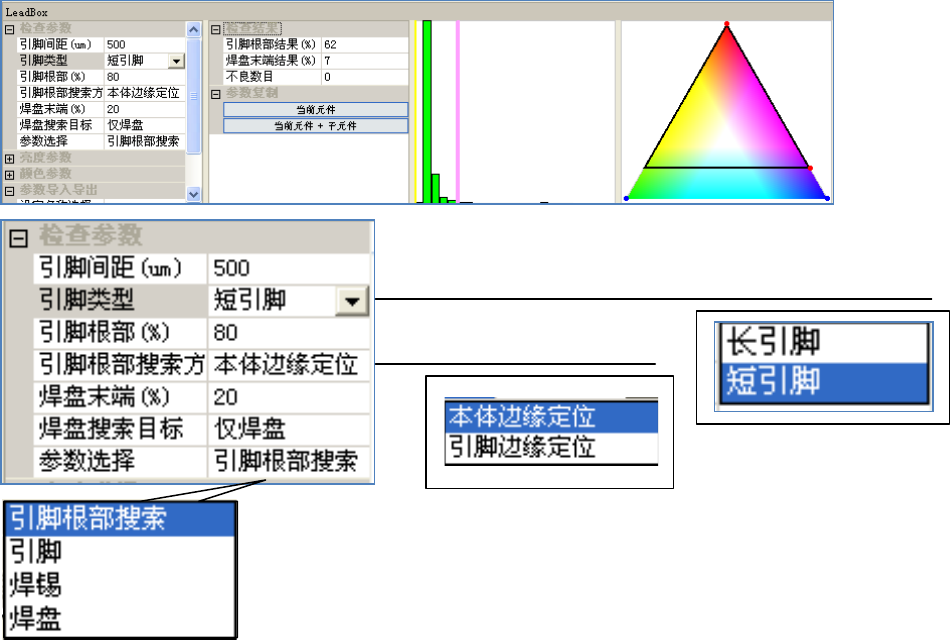

LedBox
计算参数：引脚根部、引脚、焊锡、焊盘各赋予一套亮度和颜色
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（0~255）
b) 亮度下限：设定最低亮度值（0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（0~173）
d) 红色下限：设定红色最小值（0~173）
e) 绿色上限：设定绿色最大值（0~173）
f) 绿色下限：设定绿色最小值（0~173）
g) 蓝色上限：设定蓝色最大值（0~173）
h) 蓝色下限：设定蓝色最小值（0~173）
检查参数：
引脚间距：提供常规标准间距，也可自定义间距
引脚类型：分长引脚和短引脚
引脚根部%：符合亮度和颜色的引脚长度占搜索窗口的长度百分比 ＊1
引脚根部搜索方法：分本体边缘定位和引脚边缘定位
焊盘末端%：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比 ＊2
焊盘搜索目标：分焊盘、焊锡、焊盘+焊锡
参数选择：引脚根部搜索、引脚、焊锡、焊盘
判定参数：
a) 根据引脚根部设定参数：计算出最接近设定值的百分比作为引脚根部(白色虚线)
b) 根据焊盘末端设定参数：计算出最接近设定值的百分比作为焊盘前端(黄色虚线)
检查结果：统计所有检查窗口结果均符合上限和下限之间，判定不良数目：0。
反之，按实际不良窗口进行统计数目。
参数复制
a) 不含子元件的元件库，可使用【当前元件】对 LedBox 算法中的窗口进行复制
b) 含有子元件的元件库，可使用【当前元件+子元件】对 LedBox 算法中的窗口进行
复制

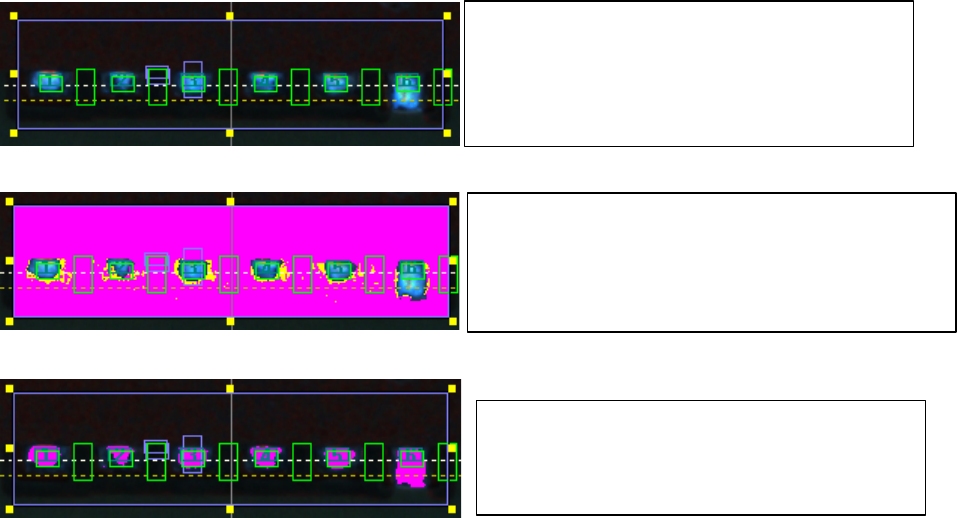

LedBox 算法注解
＊1
＊2
1， 设定搜索引脚窗口大小(位置对称性)
2， 设定引脚间距
3， 选择正确的引脚类型
4， 调整 Area 的长度和宽度(以焊盘宽度为准)
5， 选择合适的引脚根部搜索方式(本体/引脚边缘)
6， 设定引脚根部(%)：搜索窗口内所有引脚
根部长度和占搜索窗口引脚的长度百分比
7， 参数选择为引脚，合理设定亮度和颜色
8， 参数选择为焊盘，合理设定亮度和颜色
9， 设定焊盘末端(%)：搜索窗口内所有焊盘
末端长度和占搜索窗口内焊盘长度百分比
