3 ， 通用资料库之ＩＣ元件制作步 骤 （ 1 ） JUTZE AOI 采用拍照式相机获取图片，为了显示直观和操作方便而 引入全版图。 当零件的本体尺寸大于相机能获取图片的最大尺寸时， 需要将单 个零件分解作为几个零件进行检查。 （ FOV ：相 机获取单张图片尺寸受分辨率 的影响） ；上图中零件尺寸已近超出相机抓取单张图片的最大尺寸。 （ 2 ） 主元件库 ：设定方法

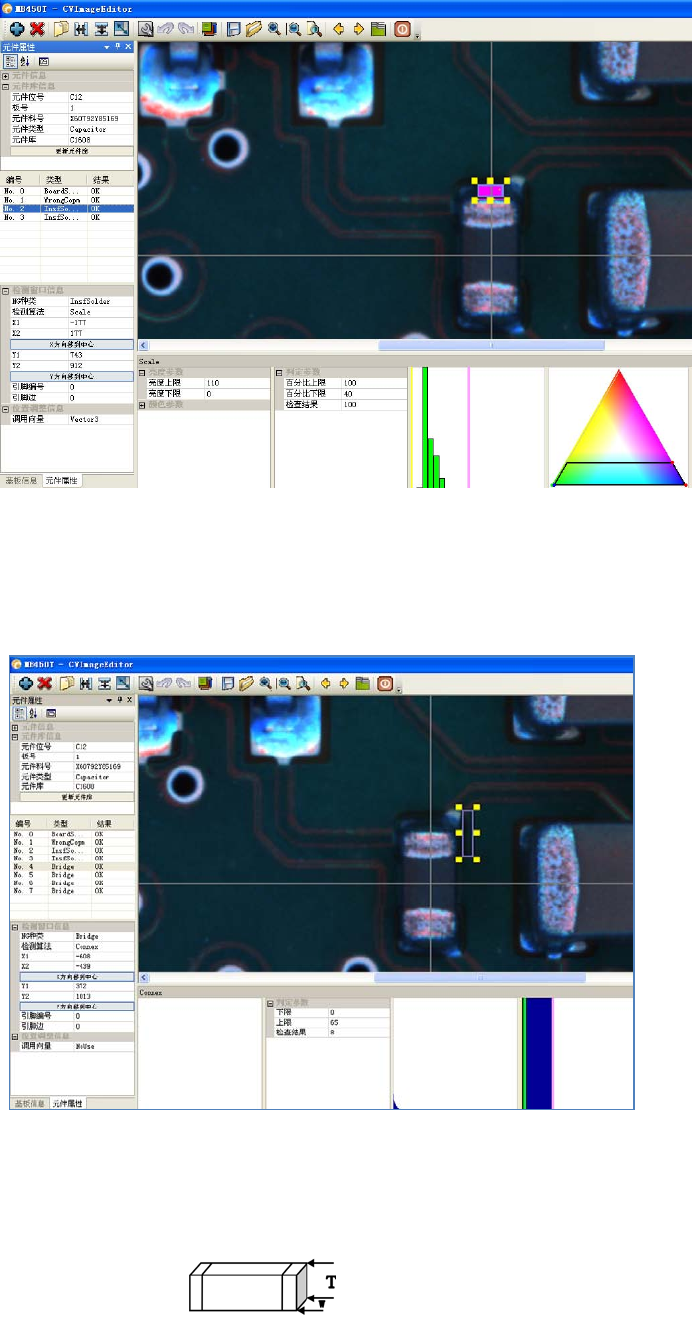

新增加窗口---选择 NG 种类（Insfsolder）---调整窗口大小（依照光源反射理论值来放置窗
口位置进行检查虚焊，窗口依然要调用向量（Vector3）上图中需要注意：窗口 X 方向中心要对
称）---抽取窗口的亮度和彩度---激活窗口列表中的第二步作 Y 方向的复制
短路 针对 chip 元件出现此种状况主要是由于元件设计的过于密集；通常状况短路
在 chip 元件中不作检测。
新增加窗口---选择 NG 种类（Bridge）---调整窗口大小（实际发生短路情形在电极两端）---
选择算法（Connex）---设定判定阀值（通常上限：６０－７０；下限：０）---激活窗口列表中
第四步，作Ｘ方向／Ｙ方向／对角复制。
电容侧立状况发生在Ｗ≠Ｔ或是两者差异比较大的情况；
W>2T 或是 T>2W 情况需要设定检查项目
差异大时用 ContoursFind 算法,本体误差容许值设定 10%完全可以查出
3， 通用资料库之ＩＣ元件制作步骤

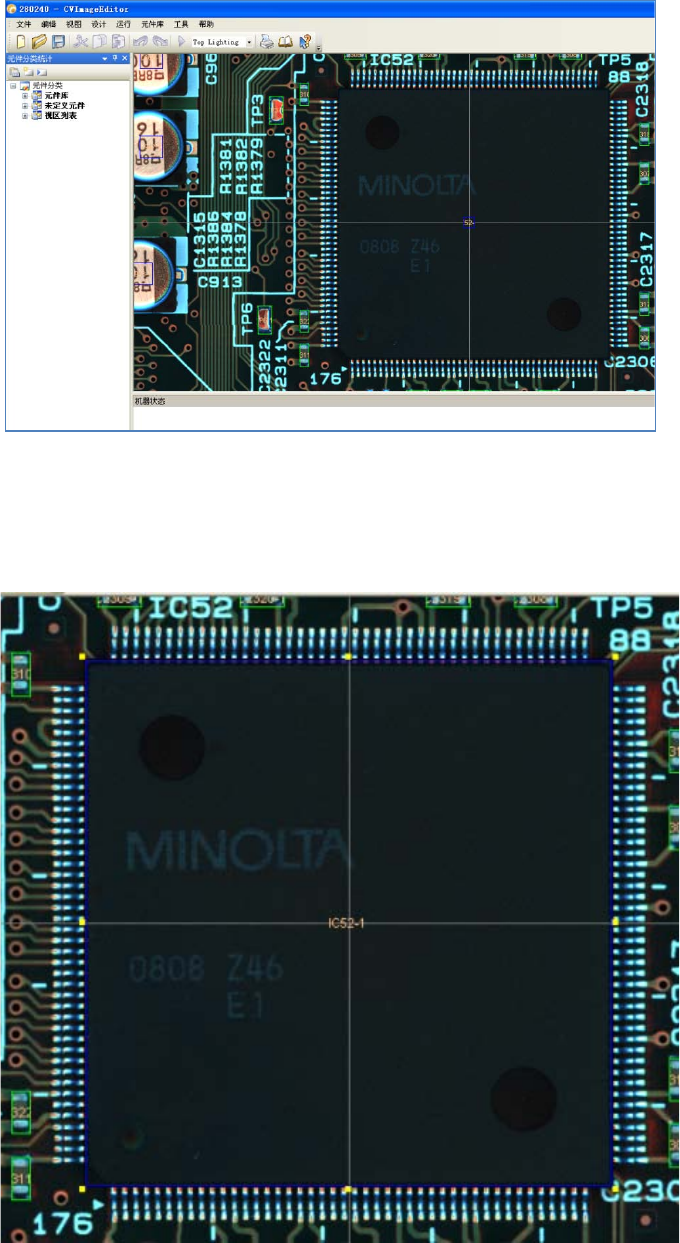

（1） JUTZE AOI 采用拍照式相机获取图片，为了显示直观和操作方便而
引入全版图。当零件的本体尺寸大于相机能获取图片的最大尺寸时，需要将单
个零件分解作为几个零件进行检查。（FOV：相机获取单张图片尺寸受分辨率
的影响）；上图中零件尺寸已近超出相机抓取单张图片的最大尺寸。
（2） 主元件库 ：设定方法

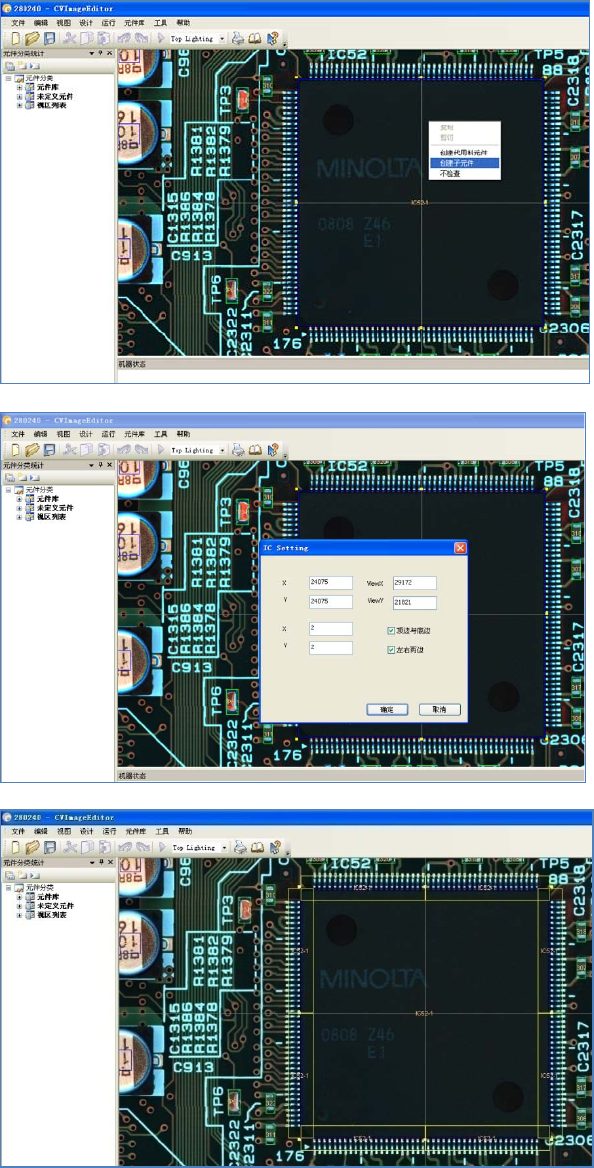

先拖动 cad 窗口到本体大小---激活大零件点鼠标右键---创建子元件
（弹出一个对话框：设定 X/Y 方向子元件的数量，图示为 QFP 零件需创建
8 个子元件，将顶边和底边及左右两边全部勾选上）
