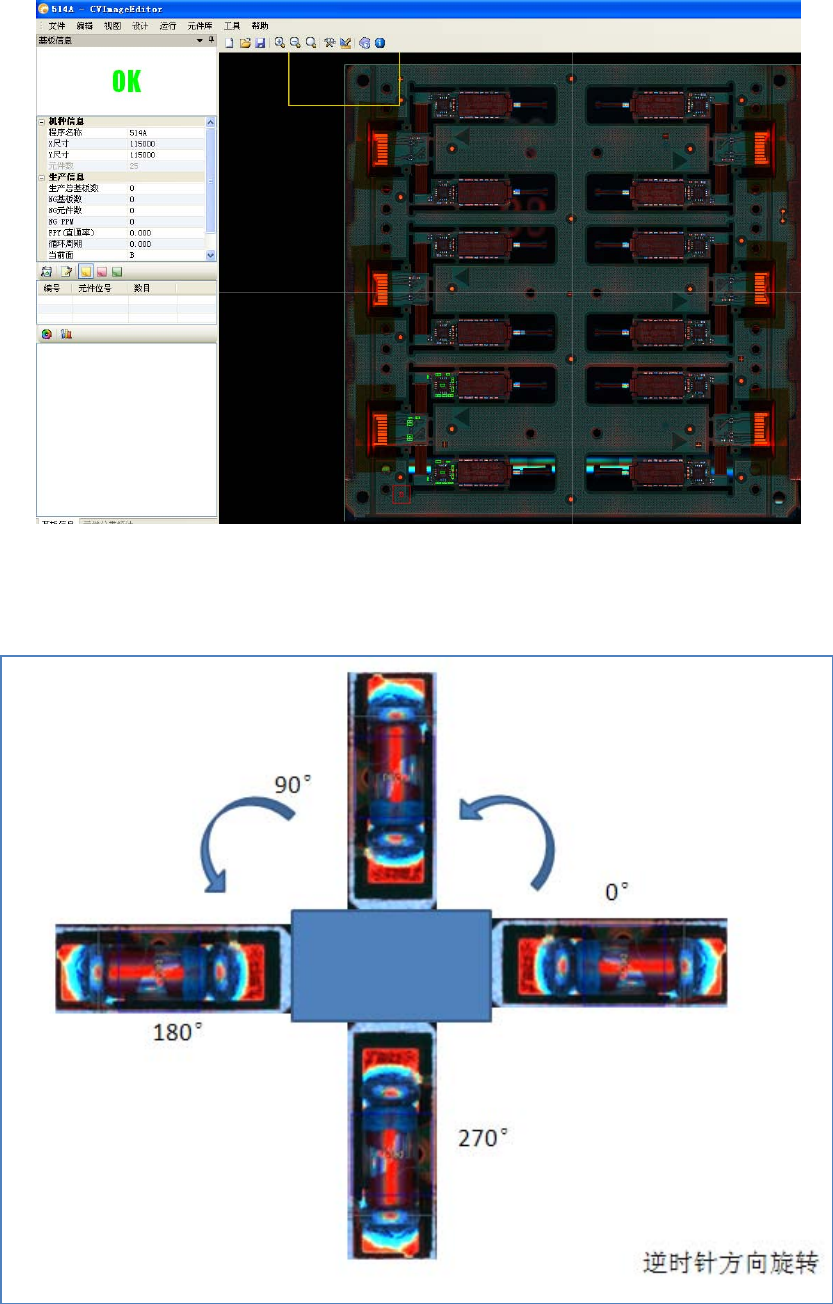

3 ，编辑 SideMark, 选择合适的算法 4 ，完成 SideMark 编辑，在菜单视图中切换 A/ B 面到 B 面，导入 B 面 CAD
六：A/B 程式制作流程
1，A 面程式制作完毕
2，选定 A/B 面区分位置，新增加元件:SideMark—元件种类（SideVerify）
3，编辑 SideMark,选择合适的算法
4，完成 SideMark 编辑，在菜单视图中切换 A/B 面到 B 面，导入 B 面 CAD
正确设定参数位置，并勾选上保留当前数据（保留 A 面程式），转换后导入 B 面图
5，注释：pin 板数据整理时需要将 SideMark 的板号和 pin 板号设置成不同
程式制作补充说明：（CAD 旋转角度）
CAD 逆时针方向旋转
