3- 90 SER01989020 調整第 3 章 3 5 安全を確認して、非常停止を解除します。非常停止ボタンを回転解除し、 [READY] ボタンを押してください。 e 6 テープフィーダーのシャッターを開けます。「フィーダー駆動」コマンドで、テープフィーダーの部品供給口のシャッターを開いた状態にしてください。 1. 「3/4/ 手動」 →「 A4 フィーダー駆動」を選択実行します。 2 . 矢印キーで、カーソルをテープフ…

SER01989020

調整

第

章

4. フィーダープレート

フィーダープレート位置の調整は、各ヘッドの部品吸着率に直接影響する基本的

な調整項目です。

4.1 フィーダープレートの平行調整

フィーダープレートはボルトでフィーダーベースに固定されており、通常の使用

条件で、このフィーダープレートの位置調整が必要になることはありません。し

かし、再マウントが必要になった場合などは、X 軸との平行度を調整しながら固

定します。同じ部品のテープフィーダーを2 本用意してください。

一般的な調整の場合、2125チップ部品または 1608 チップ部品を使用すれば十

分です。微調整は、次項の「4.2 フィーダープレートのティーチング」で行いま

す。）

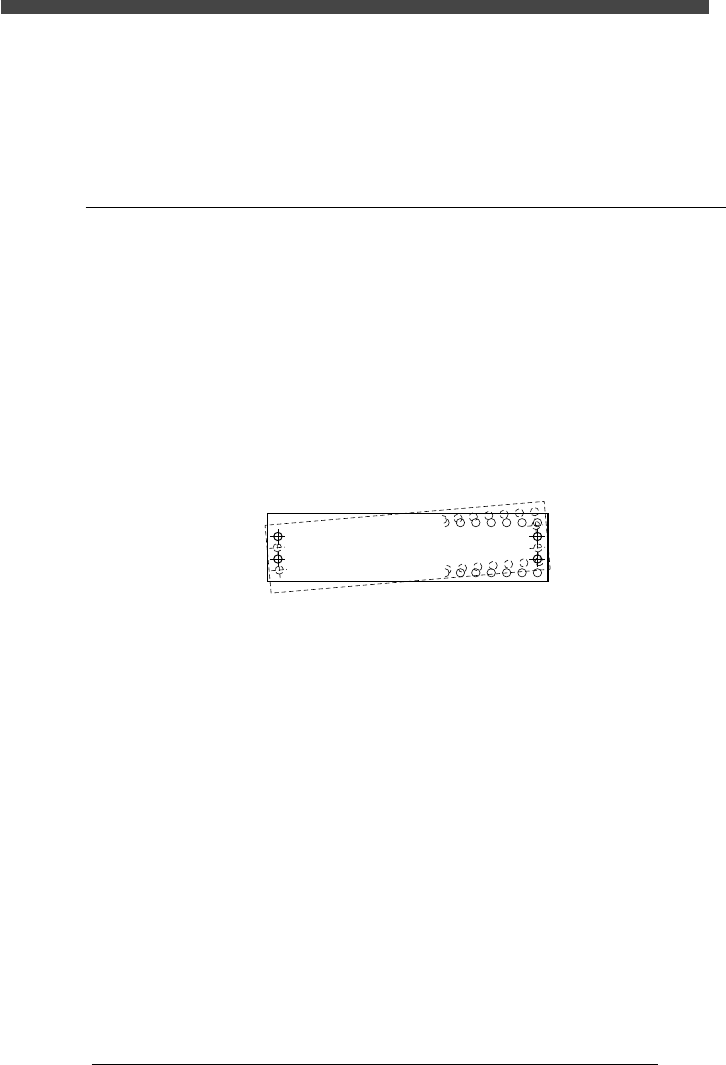

■ フィーダープレート（上面図）

10043401-00

非常停止ボタンを押します。

ヘッドにノズルが付いていることを確認します。

小型チップ部品用のノズル（例えばタイプ52）を勧めます。

フィーダープレートをフィーダーベースに仮止めします。

前後左右の位置微調整ができるように、4 カ所の座ぐり穴のそれぞれの中央部

で固定ボルトを仮締めします。

テープフィーダー2 本をフィーダープレートにセットします。

必ず同じタイプのテープフィーダーと部品を使ってください。

後述のフィーダープレートの固定ボルト締め付け作業の邪魔にならない範囲

で、2 本テープフィーダーをできるだけ離してセットしてください。

（例えば、フィーダープレートの両端部から2 ∼3 ピッチ分内側の位置）

SER01989020

調整

第

章

安全を確認して、非常停止を解除します。

非常停止ボタンを回転解除し、[READY] ボタンを押してください。

テープフィーダーのシャッターを開けます。

「フィーダー駆動」コマンドで、テープフィーダーの部品供給口のシャッター

を開いた状態にしてください。

1.「3/4/ 手動」→「A4 フィーダー駆動」を選択実行します。

2. 矢印キーで、カーソルをテープフィーダーをセットしたフィーダー番号に

合わせ、[ENTER] キーを押します。

状態表示は、フィーダーが駆動する（シャッターが開く）と、"1" に変化し

ます。

60043416-00

<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M

<<ﾓｰﾄﾞ>> 4/手動

<ｺﾏﾝﾄﾞﾘｽﾄ> A/状態選択



A4 ﾌｨｰﾀﾞｰ駆動

ﾌｨｰﾀﾞｰを駆動します

1 - 8 

9 - 16 

17 - 24

25 - 32

33 - 40

41 - 48

49 - 56



00000000



101 - 108

109 - 116

117 - 124

125 - 132

133 - 140

141 - 148

149 - 156



00000000



ヘッド部をテープフィーダーの上に移動させます。

YPU のジョイスティックを操作して、どちらか一方のテープフィーダーの吸

着部品の真上に移動させてください。

ノズル先端の位置確認します。

ヘッド部および対象ノズルを下降させ、ノズル先端が部品の中心に位置（特に

Y 方向）しているか確認してください。

ずれているようであれば、非常ボタンを押してから、フィーダープレートを仮

止めしているボルトを緩めて、位置を微調整してください（特にY 方向）。

次に、ヘッド部を他方のテープフィーダー上に移動させ、ノズ

ル先端の位置を確認します。

ノズルがフィーダーに干渉しないように注意しながら、YPU のジョイス

ティックでヘッド部をX 軸方向に移動させてください。Step 8と同じように

確認し、ずれているようならフィーダープレートを微調整してください（特に

Y 方向）。

SER01989020

調整

第

章

上記の2 つの位置を再度確認します。

Step 8 と 9で微調整した状態（対象ノズルの先端が部品の Y 方向の中心に

ある）が保たれていれば、ここでの調整は完了です。もし、ずれているようで

あれば、上記の手順を繰り返して、フィーダープレートとX 軸が完全に平行

になるようにしてください。（X 方向の微調整は、次項の「4.2 フィーダープ

レートのティーチング」で行います。）

調整が完了したら、フィーダープレートを固定します。

ボルトを締め付けて、フィーダープレートを確実にフィーダーベースに固定し

てください。固定後、再度Step 10 と同じように位置の確認をしてください。

他のフィーダープレートの平行度も同じ方法で調整します。調整が終了したら

引き続き、「4.2 フィーダープレートのティーチング」に移ります。
