3-
96
SER01989020
調整
第
3
章
3
4.3 部品吸着テスト
フィーダプレート補正の結果を確認するときなど、部品を吸着するためのコマン
ドです。あらかじめテープフィーダをフィーダープレートにセットしておいてく
ださい。
1
「部品吸着テスト」を選択実行します。
「3/3/マシン調整」→「A3 部品吸着テスト」→「Aテーブル」（または「B
テーブル」 ）をを選択実行してください。
60143404-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>>1/ｵﾍﾟﾚｰｼｮﾝ/M 2/ﾃﾞｰﾀ/M 3/ﾒﾝﾃﾅﾝｽ/M 4/ｼｪﾙ/M 0/終了
<<ﾓｰﾄﾞ>> 1/ﾏｼﾝ構成 2/ﾏｼﾝﾃﾞｰﾀ編集 3/ﾏｼﾝ調整 4/手動 0/終了
<ｺﾏﾝﾄﾞﾘｽﾄ> A/ｺﾏﾝﾄﾞ操作
A1 ﾊﾞｷｭｰﾑ ON
A2 ﾊﾞｷｭｰﾑ OFF
A3 部品吸着ﾃｽﾄ
<<ﾓｰﾄﾞ>> 1/ﾏｼﾝ構成 2/ﾏｼﾝﾃﾞｰﾀ編集 3/ﾏｼﾝ調整 4/手動 0/終了
A461
部品吸着を行います。
部品吸着を行いたい部分を部品ﾃﾞｰﾀﾍﾞｰｽから選択して、
その番号をｷｰ入力してください。
・・・
データベース番号 : 1
A463
部品吸着を行います。
指定部品に必要なノズルタイプは、ﾀｲﾌﾟ11
です。・・・
A462
部ﾃﾞｰﾀがﾃｰﾌﾟﾌｨｰﾀﾞｰ指定なので自動吸着をします。
ﾌｨｰﾀﾞｰ番号を入力してください。
・・・
A303
注意！！軸が動きます。
安全を確認してから、[ ENTER ]ｷｰを押してください。
A394
<<<自動吸着中>>>
指定された部品を自動吸着しています。
ヘッド番号 : 1
ﾌｨｰﾀﾞｰｾｯﾄ番号 : 1
ﾃｰﾌﾞﾙ
Aﾃｰﾌﾞﾙ
Bﾃｰﾌﾞﾙ
Step 1
Step 2
Step 3
Step 4
Step 5
2
部品データベース番号を入力して、[ENTER] キーを押します。
フィーダプレートにセットした部品のデータベース番号を入力してください。
3
ヘッド番号を入力して、[ENTER] キーを押します。
部品吸着テストを行いたいヘッド番号を指定してください。
4
フィーダーセット番号を入力して、[ENTER] キーを押します。
吸着させたい部品テープフィーダーのフィーダーセット番号を入力してくださ
い。
5
安全を確認して、再度 [ENTER] キーを押します。
ヘッドが移動して、指定した部品をフィーダーから吸着します。
3-
97
SER01989020
調整
第
3
章
3
6
部品の吸着位置をチェックします。
ノズル先端に吸着された部品を目で観察して、X 方向のズレを調べてくださ
い。
位置ズレがある場合は、前述「4.2 フィーダープレートのティーチング」の
フィーダープレート補正画面で、補正値を入力してください。

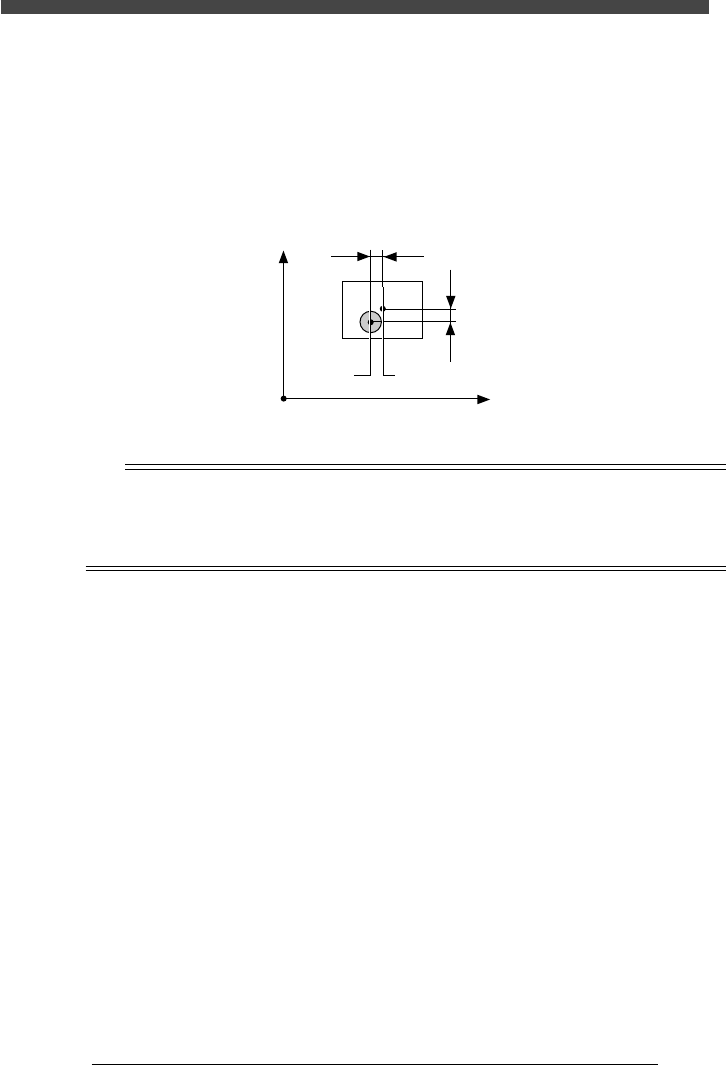

■ ノズルと部品中心位置のズレ（上面より見た図）
20043405-01
部品の中心
Y方向吸着ズレ
X方向吸着ズレ
Y
原点
X
ノズルの
中心
n
要点
XY方向とも、部品の中心に対してノズルが原点側にずれている場合はプラスの補正値、反原点側
にずれているの場合はマイナスの補正値となります。上図の例は＋X, ＋Yの補正値となります。
YV112の場合、Y方向の吸着ズレを補正するにはフィーダープレートの平行調整で行ってくださ
い。
7
部品を廃棄して、吸着テストを終了します。
「3/3/A4 部品廃棄」コマンドを選択実行します。
8
安全を確認して、再度 [ENTER] キーを押します。
ヘッドが廃棄位置へ移動して、自動的に部品を廃棄します。
3-
98
SER01989020
調整
第
3
章
5
5. 空圧装置
空圧装置は、部品を吸着するための真空発生器系とエア駆動部品の圧力発生器系
に分かれており、それぞれに圧力レギュレーターが備えられいます。マウンター
を正常に動作させるためには、圧力レギュレーターが適正値に設定されていなけ
ればなりません。
5.1 圧力レギュレーター（真空発生器系）
圧力レギュレーターを調整する前に、供給エア圧力（元圧）が適正範囲（0.6 ∼
0.7MPa）になっていることを確認してください。
1
本体左側の下部パネルを外します。
A テーブルから見て、左側面下部の左側のパネルのを取り外してください。内
部に圧力調整バルブ、圧力表示計、エアフィルターがあります。（次項の駆動
バルブ系の圧力レギュレーターとは異なります。）
2
圧力を調整します。
圧力調整バルブをまわして、圧力表示針（黒）が 0.6 ∼0.7MPa を指すように
調整してください。

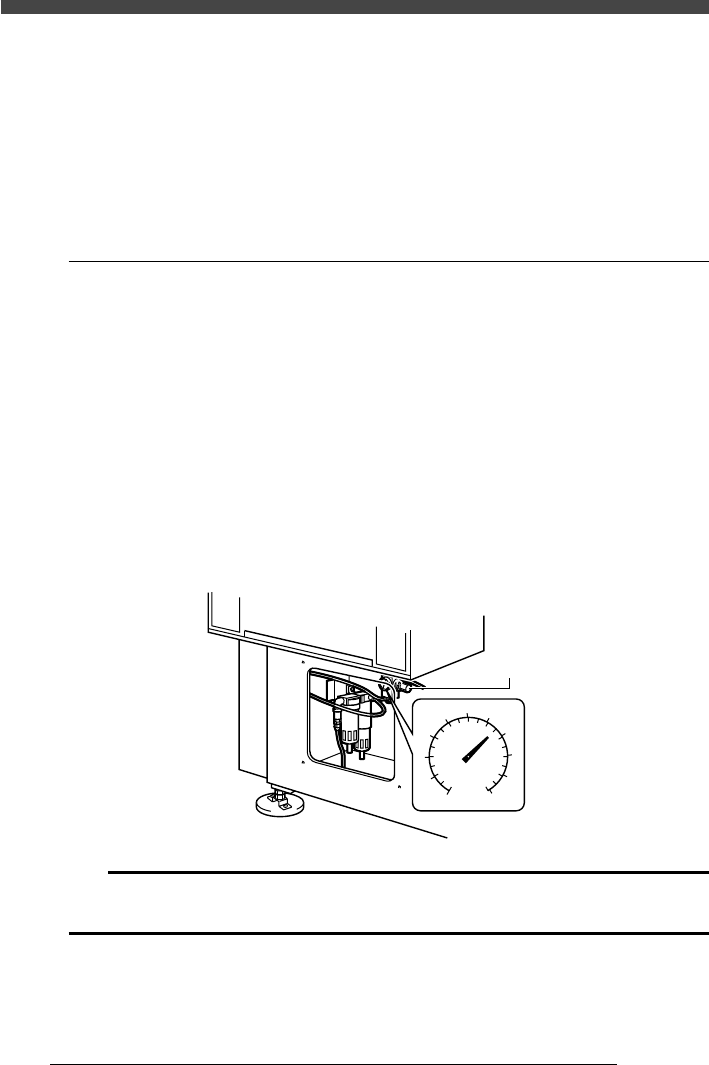

■ 圧力調整バルブ（真空発生器系）
20143501-00
0
1
2
3
4
5
6
7
8
9
10
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
MPa
(kgf/cm )
2
圧力表示計
圧力調整バルブ
c
注意
この圧力レギュレーターの設定が不適切な場合、真空発生器の性能が十分に維持できません。必ず
適正範囲内に設定してください。
