6.1.2 Z軸マシンリファレンスの調整
Z 軸は、A テーブルヘッドの Z1 軸と B テーブルヘッドのZ2 軸に分かれていま
す。どちらもモーター1 回転当たりの移動量 4.0mm のボールスクリュー駆動
で、ヘッド部全体を上下に移動させます。原点位置は、Z 軸が低速度で上端部
（マイナス方向）に押し当った時のモーター過電流を原点信号としてとらえ、そ
の直前のエンコーダー0 信号に設定されます。（原点センサーや原点ドグはあり
ません。）マシンリファレンスは、モーターシャフトとボールスクリューの連結
角度を変えることにより調整します。
e
1
非常停止ボタンを押します。
2
Z 軸モーターとボールスクリューのカップリング固定ボルトを
緩めます。
ヘッド部の奥にZ 軸モーターシャフトとボールスクリューを連結しているカッ
プリングがあります。ヘッド部を手で上下させながらZ 軸を回して、ボールス
クリュー側のカップリング固定ボルトを作業しやすい位置に向け、6 角レンチ
で緩めてください。
■ Z 軸モーターとカップリング
20143604-00
Z軸モーター
カップリング
カップリング固定ボルト
3-
105
SER01989020
調整
第
3
章
6
3
マシンリファレンスを調整します。
ヘッド部を上下移動させて、Z 軸ボールスクリューとモーターシャフトとの連
結角度をずらしてください。
マシンリファレンスを大きくする場合：下へ移動
マシンリファレンスを小さくする場合：上へ移動
n
要点
・ ヘッド部は大きく移動させないでください。（最大2.0mm）大きく動かすと原点位置が変化す
ることがあります。ヘッド部（Z軸）が1mm上下すると、マシンリファレンスが約20%増減す
ることを目安としてください。
・ ヘッド部の上下移動に合わせてボールスクリューが回りますが、カップリングは回転しないよ
うに注意してください。
4
調整後、カップリング固定ボルトを締めます。
マシンリファレンスが許容範囲に設定されていることを確認してください。
3-
106
SER01989020
調整
第
3
章
6
6.1.3 X軸マシンリファレンスの調整
X 軸は A テーブル側の X1 軸と B テーブル側の X2 軸に分かれています。どち
らもモーター1 回転当たりの移動量 40.0mm のボールスクリュー駆動で、基板
搬送方向と平行にヘッド部を移動させます。原点信号は、X 軸スライドプレート
の下側に取り付けられた灰色の原点センサーがX 軸の原点側に位置するドグに
反応すると出力されます。X 軸マシンリファレンスを調整する場合は、下記の手
順で行います。
e
1
非常停止ボタンを押します。
2
マシンリファレンスを調整します。
X 軸原点ドグの固定ネジを緩めて、ドグの取り付け位置を移動して調整してく
ださい。
マシンリファレンスを大きくする場合：右に移動する
マシンリファレンスを小さくする場合：左に移動する

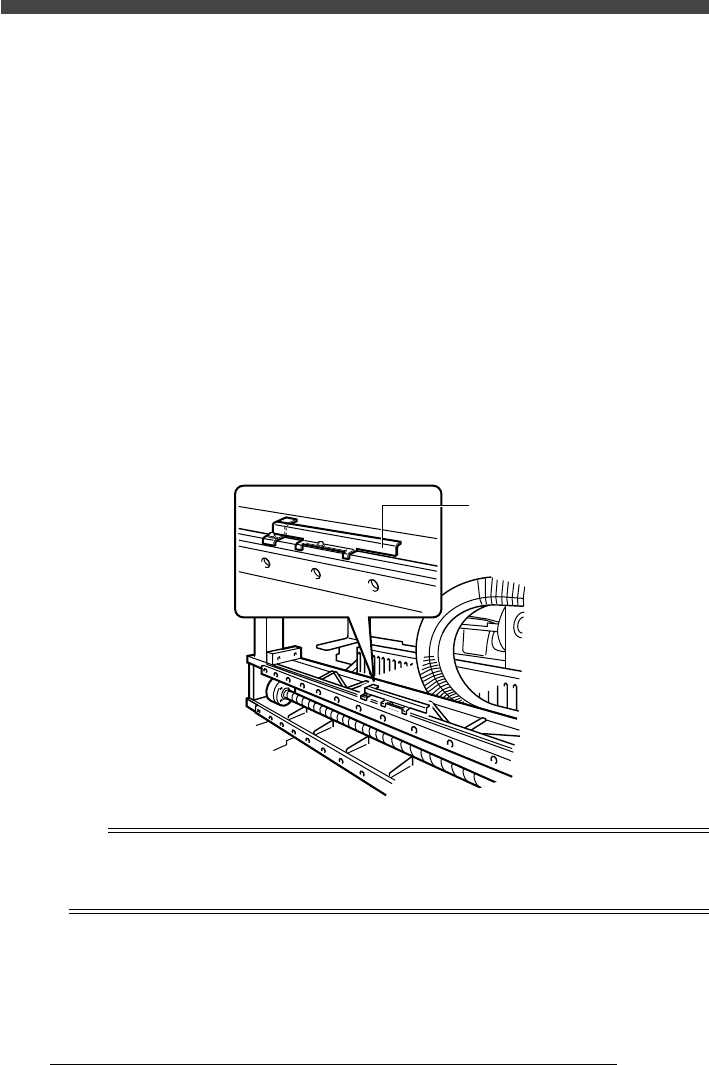

■ X 軸マシンレファレンスの調整
20143605-00
X軸原点ドグ
n
要点
原点ドグは大きく移動させないでください。（最大20mm）大きく動かすと原点位置が変化するこ
とがあります。原点ドグの移動 4mmで約10%のマシンリファレンスが増減することを目安として
ください。
3
調整後、原点ドグの固定ネジを締めます。
マシンリファレンスが許容範囲に設定されていることを確認してください。
