2-
3
SER01989020
点検・保守
第
2
章
1
1. 注意事項
点検の際は、次の注意事項を必ず順守してください。
・定期点検は、必ず、弊社のトレーニングを受けた者あるいは弊社が認定した代理店
の立ち会いのもとで実施すること。
・機械部品を点検する場合は、必ず電源をオフにしてから行ってください。ただし、
電源がオンの状態で実施する必要のある点検の場合は、絶対にヘッドアセンブリの
可働領域内に入らないこと。
・潤滑剤は、弊社の代理店が指定したものを使用すること。
・交換部品は、弊社の代理店が認定したものを使用すること。
2-
4
SER01989020
点検・保守
第
2
章
2
2. 点検・保守作業
2.1 トラブル回避のための日常点検
本機の電源投入時に日常点検項目が表示されます。その内容について下記に示し
ます。
ノズル先端
ノズル先端に、ハンダが付着するとノズルを部品と認識してしまったりする不具
合が発生します。また、先端が欠けていると吸着エラーが発生し易くなります。
ハンダの付着に関しては、先端をIPA（アルコール）に浸けてワイヤーブラシ
で磨いてください。また、ノズル先端の欠けに関しては、ノズルの交換をお勧め
します。

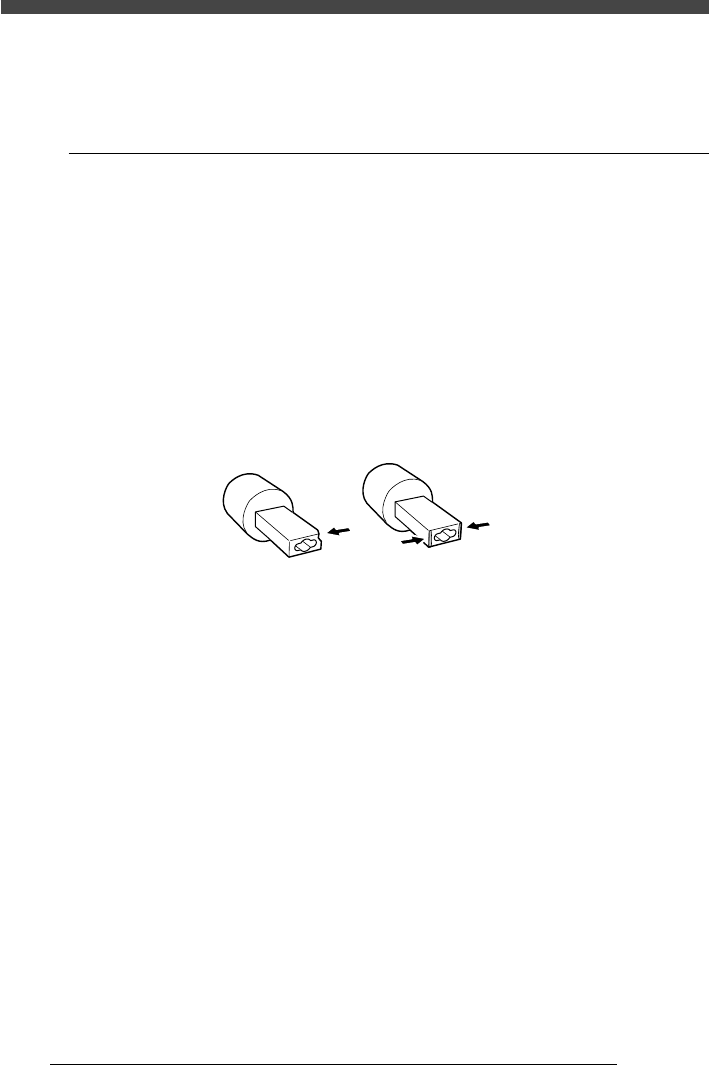

■ ノズル先端
20042010-00
欠け
ハンダ付着
2-
5
SER01989020
点検・保守
第
2
章
2

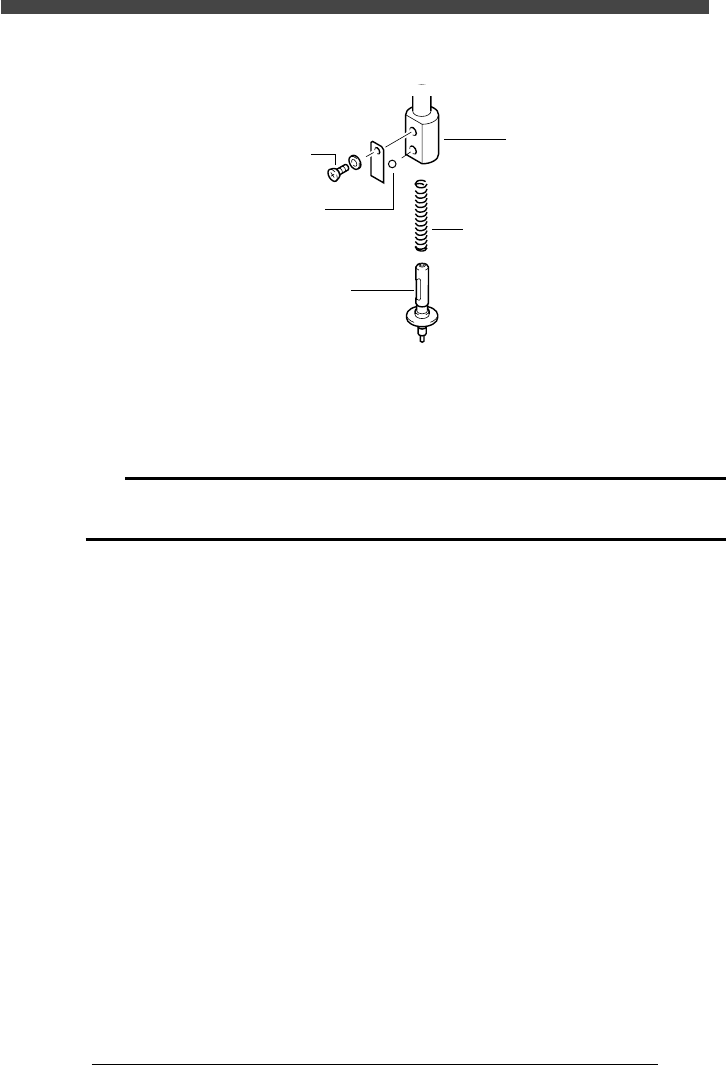

■ バフィング用スプリングとノズル溝の清掃
20142011-00
バフィング用スプリング
ノズル固定用ボール
板バネ固定用ネジ
ノズル溝
ノズルホルダー
1. ヘッドからノズルを取り外し、ノズル溝にたまったよごれを落としてくださ
い。
2. ヘッド先端の板バネ固定用ネジを少し緩めます。
c
注意
この時、ネジを緩めすぎないようにしてください。ノズル固定用ボールが落ちてしまう恐れがあり
ます。
3. 小さめのドライバーなどをノズルホルダーに入れバフィング用スプリング
を引き出してください。
4. 引き出したバフィング用スプリングをアルコール洗浄し、よごれを落とし
てください。
5. 取り外した時と逆の手順でスプリングおよびノズルを取り付けてください。
