3-
137
SER01989020
調整
第
3
章
7
2

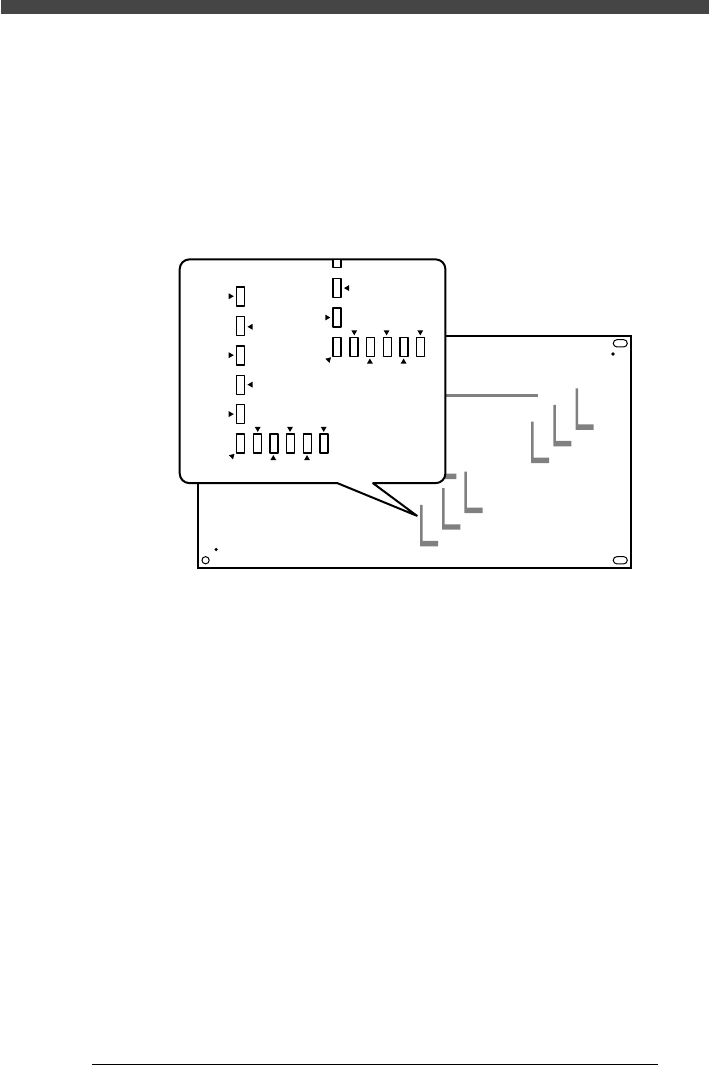

次に、基板右側の搭載パターンを調べます。
基板右側には、ヘッド1 と他のヘッドで交互に部品が90 度搭載されていま
す。
ヘッド1 での搭載を基準にして、各ヘッドでの搭載ズレ量を調べてください。
X, Y 方向とも、基板原点側にズレている場合はマイナス値、逆の場合はプラ
ス値のズレ量となります。
■「ADJ_L_MOUNT_112 ＊＊」による基板右側の搭載パターン
10143712-00
YAMAHA TEST BOARD
. . . . . . .
. . . . . .
H1
H2
H2
H2H2
H1
H2
H2
H1
Head 1
H1
H3
H3
H3H3
Head 1
H1
H1 H1
3-
138
SER01989020
調整
第
3
章
7
3
「搭載フィードバック」を実行します。
「3/3/マシン調整」→「B1 調整項目選択」→「搭載フィードバック」を選択
実行してください。
60143713-00
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｨﾙ操作
B1 調整項目選択
調整検索対象
搭載ﾌｨｰﾄﾞﾊﾞｯｸ
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
A701
搭載ﾌｨｰﾄﾞﾊﾞｯｸの手順
1.基板[ADJUST-L-MOUNT-＊＊＊＊]・・・
調整対象
X、Y位置ずれ
角度の補正
A703
搭載ﾌｨｰﾄﾞﾊﾞｯｸの手順
1.基板[ADJUST-L-MOUNT-＊＊＊＊]・・・
ﾃｰﾌﾞﾙ
Aﾃｰﾌﾞﾙ
Bﾃｰﾌﾞﾙ
4
「X, Y 位置ずれ」を選択します。
角度のズレに関しては、ここでは補正しません。（R 絶対精度補正と自動
フィードバックを実行すれば、通常は角度のズレは起こりません。）
5
再度 [ENTER] キーを押して、次のステップへ進みます。
6
Step 1で調べたズレ量を入力します。
各ヘッドごとに、X とY 方向の平均ズレ量を入力してください。
最終項目まで入力したら、[ENTER] キーを押してください。
60143714-00
[ADJUST_L_MOUNT_＊＊＊＊] の
”基板左側のL字・・・
90度搭載と−90度搭載の千鳥ｽﾞﾚのｽﾞﾚ・・・
ﾏﾙﾁｶﾒﾗ
ﾍｯﾄﾞ
1
2
3
4
5
6
7
8
9
10
11
12
X
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Y
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Aﾃｰﾌﾞﾙ
3-
139
SER01989020
調整
第
3
章
7
7
入力値を確認して、[スペース] バーを押します。
入力値に基づいて、自動的に補正値が計算されます。調整を中止したい場合
は、[ESC] キーを押してください。
8
次に、Step 2 で調べた搭載ズレ量を入力します。
ヘッド1 に対する、各ヘッドでのX と Y 方向の平均ズレ量を入力してくださ
い。
最終項目まで入力したら、[ENTER] キーをを押してください。
60143715-00
[ADJUST_L_MOUNT_＊＊＊＊] の
”基板左側のL字・・・
ﾏﾙﾁｶﾒﾗ
ﾍｯﾄﾞ
1
2
3
4
5
6
7
8
9
10
11
12
X
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Y
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
0.00
Aﾃｰﾌﾞﾙ
No.1ﾍｯﾄﾞと各ﾍｯﾄﾞのｽﾞﾚ量を・・・
9
入力値を確認して、[スペース] バーを押します。
入力値に基づいて、自動的に補正値が計算されます。
調整を中止したい場合は、[ESC] キーを押してください。
0
調整結果を保存します。
「B2 調整後データ保存」または「B0 データ保存後終了」を選択実行してくだ
さい。（保存したくない場合は、「B3 調整前データ復活」または「B7 強制終
了」を選択実行してください。）
q
搭載フィードバックによる微調整の効果を確認します。
再び基板に部品を搭載して、実装状態を確認してください。
基板左と右側の2 つの搭載パターンでのズレが０になるまで上記手順を繰り返
してください。
