5- 5 SER01989020 電源接続・ I/O リスト・その他 第 5 章 1 1 . 3 ブレーカー ブレーカーおよびサーキットプロテクターの配置は下記の通りです。 ■ ブレーカー 20045011-00 QF11 QF21 QF22 QF31 QF32 QF11： 本体メインブレーカー QF21： CRT 電源サーキットプロテクター QF22 ：コントローラー、I / O 、E M G 電源サーキットプロテクター QF31 ：…
5-
4
SER01989020
電源接続・I/Oリスト・その他
第
5
章
1
1.2 電源接続
電源接続は下記のケーブルを使って、本体背面向かって左側のQF11一次側端
子L1, L2, L3 と本体アース接続部に接続します。

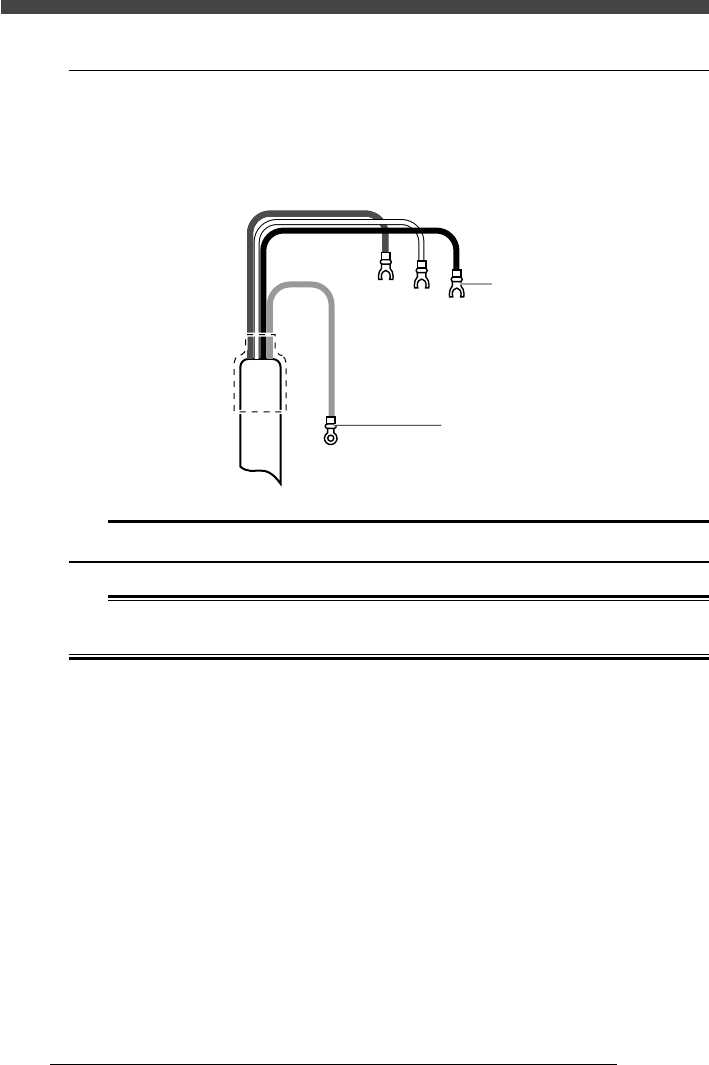

■ 電源ケーブル加工例（3.5mm24 芯キャブタイヤケーブル）
20045010-00
L1
Red
L2
White
L3
Black
Earth
Green
L=350mm
L=350mm
圧着丸端子 3.5-4
絶縁被覆付圧着
Y端子 3.5-Y5
c
注意
電源ケーブルには、導体断面積が3.5mm2以上のものを使用してください。
w
警告
感電事故を防止するために、電源の接続は元電源が切れていることを確認してから行ってくださ
い。また、本体アース部の接続は確実に行ってください。
5-
5
SER01989020
電源接続・I/O リスト・その他
第
5
章
1

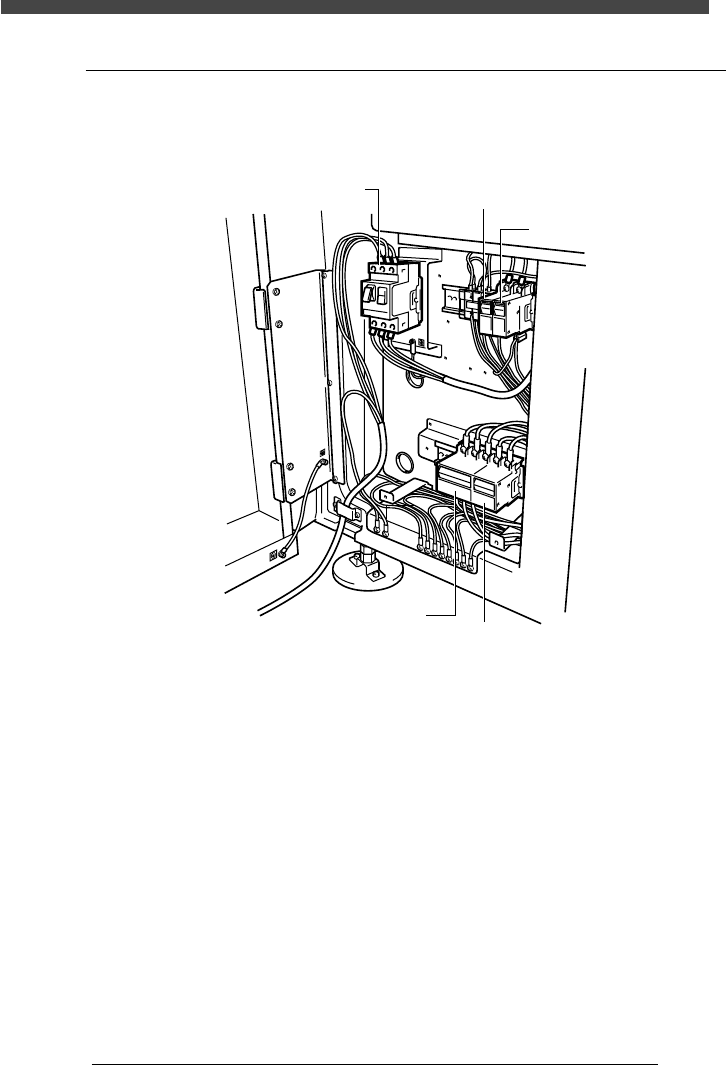

1.3 ブレーカー
ブレーカーおよびサーキットプロテクターの配置は下記の通りです。
■ ブレーカー
20045011-00
QF11
QF21
QF22
QF31
QF32
QF11：本体メインブレーカー
QF21：CRT 電源サーキットプロテクター
QF22：コントローラー、I/O、EMG 電源サーキットプロテクター
QF31：全モーター動力電源サーキットプロテクター
QF32：コンベアモーター動力電源サーキットプロテクター
5-
6
SER01989020
電源接続・I/Oリスト・その他
第
5
章
2
2. I/Oリスト
2.1 DO
識別 役割
TA01 Aﾃｰﾌﾞﾙﾍｯﾄﾞ01の吸着
通常 0 / 吸着 1
TA02 Aﾃｰﾌﾞﾙﾍｯﾄﾞ02の吸着
通常 0 / 吸着 1
TA03 Aﾃｰﾌﾞﾙﾍｯﾄﾞ03の吸着
通常 0 / 吸着 1
TA04 Aﾃｰﾌﾞﾙﾍｯﾄﾞ04の吸着
通常 0 / 吸着 1
TA05 Aﾃｰﾌﾞﾙﾍｯﾄﾞ05の吸着
通常 0 / 吸着 1
TA06 Aﾃｰﾌﾞﾙﾍｯﾄﾞ06の吸着
通常 0 / 吸着 1
TA07 Aﾃｰﾌﾞﾙﾍｯﾄﾞ07の吸着
通常 0 / 吸着 1
TA08 Aﾃｰﾌﾞﾙﾍｯﾄﾞ08の吸着
通常 0 / 吸着 1
TA09 Aﾃｰﾌﾞﾙﾍｯﾄﾞ09の吸着
通常 0 / 吸着 1
TA10 Aﾃｰﾌﾞﾙﾍｯﾄﾞ10の吸着
通常 0 / 吸着 1
TA11 Aﾃｰﾌﾞﾙﾍｯﾄﾞ11の吸着
通常 0 / 吸着 1
TA12 Aﾃｰﾌﾞﾙﾍｯﾄﾞ12の吸着
通常 0 / 吸着 1
TA13 予備
TA14 予備
TA15 予備
TA16 予備
TB01 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞｼｰｹﾝｽ起動命令
起動 1
TB02 Aﾃｰﾌﾞﾙ 吸装着ｼｰｹﾝｽ設定
吸着 0 / 装着 1
TB03 Aﾃｰﾌﾞﾙ 吸着ﾁｪｯｸｼｰｹﾝｽ設定
無視 0 / ﾁｪｯｸ 1
TB04 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ ｽﾛｰﾀﾞｳﾝ
通常 0 / ｽﾛｰﾀﾞｳﾝ 1
TB05 Aﾃｰﾌﾞﾙ ﾀｲﾏｰ起動
TB06 予備
TB07 Aﾃｰﾌﾞﾙ ライト１（移動ｶﾒﾗ用）作動
OFF 0 / ON 1
TB08 Aﾃｰﾌﾞﾙﾍｯﾄﾞ ｼﾘｱﾙ通信OK OK
通常 早く点滅
HEAD I/O BOARD の LED D21
TB09 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ0
TB10 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ1
TB11 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ2
TB12 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ3
TB13 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ4
TB14 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ5
TB15 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ6
TB16 Aﾃｰﾌﾞﾙ ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ7
識別 役割
TC01 Aﾃｰﾌﾞﾙﾍｯﾄﾞ01 の上下
下降時 1 / 上昇時 0
TC02 Aﾃｰﾌﾞﾙﾍｯﾄﾞ02 の上下
下降時 1 / 上昇時 0
TC03 Aﾃｰﾌﾞﾙﾍｯﾄﾞ03 の上下
下降時 1 / 上昇時 0
TC04 Aﾃｰﾌﾞﾙﾍｯﾄﾞ04 の上下
下降時 1 / 上昇時 0
TC05 Aﾃｰﾌﾞﾙﾍｯﾄﾞ05 の上下
下降時 1 / 上昇時 0
TC06 Aﾃｰﾌﾞﾙﾍｯﾄﾞ06 の上下
下降時 1 / 上昇時 0
TC07 Aﾃｰﾌﾞﾙﾍｯﾄﾞ07 の上下
下降時 1 / 上昇時 0
TC08 Aﾃｰﾌﾞﾙﾍｯﾄﾞ08 の上下
下降時 1 / 上昇時 0
TC09 Aﾃｰﾌﾞﾙﾍｯﾄﾞ09 の上下
下降時 1 / 上昇時 0
TC10 Aﾃｰﾌﾞﾙﾍｯﾄﾞ10 の上下
下降時 1 / 上昇時 0
TC11 Aﾃｰﾌﾞﾙﾍｯﾄﾞ11 の上下
下降時 1 / 上昇時 0
TC12 Aﾃｰﾌﾞﾙﾍｯﾄﾞ12 の上下
下降時 1 / 上昇時 0
TC13 予備
TC14 予備
TC15 予備
TC16 予備
TD01 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ1 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD02 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ2 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD03 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ3 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD04 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ4 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD05 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ5 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD06 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ6 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD07 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ7 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD08 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ8 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD09 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ9 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD10 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ10 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD11 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ11 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD12 Aﾃｰﾌﾞﾙ ﾍｯﾄﾞ12 正圧（真空破壊）
通常 0 / ﾌﾞﾛｰ 1
TD13 予備
TD14 予備
TD15 予備
TD16 予備
