3- 46 SER01989020 調整 第 3 章 2 1 出力モニター画面を開き、プッシュアップ機構を動作させま す。 1. 「 3/4/ 手動 」 → 「C1 出力モニター」を選択実行します。 2 . 矢印キーを使って、 カーソルを「 TN02」 （A テーブル・プレートプッシュ アップ）または「 TN08」 （B テーブル・プレートプッシュアップ）に合わ せます。 3. [ENTER] キーを押して、プッシュアップ機構の上昇・下…
3-
45
SER01989020
調整
第
3
章
2
2.1.4 プッシュアップ
A・B テーブルの部品の搭載位置の真下にあるプレートで、その上面にマグネッ
トで取り付けたサポーターピンを利用して基板を下から押し上げます。ここで
は、プッシュアップ機構の動作スピードを調整します。同時にプッシュアップ機
構の上昇端センサーの機能も確認します。

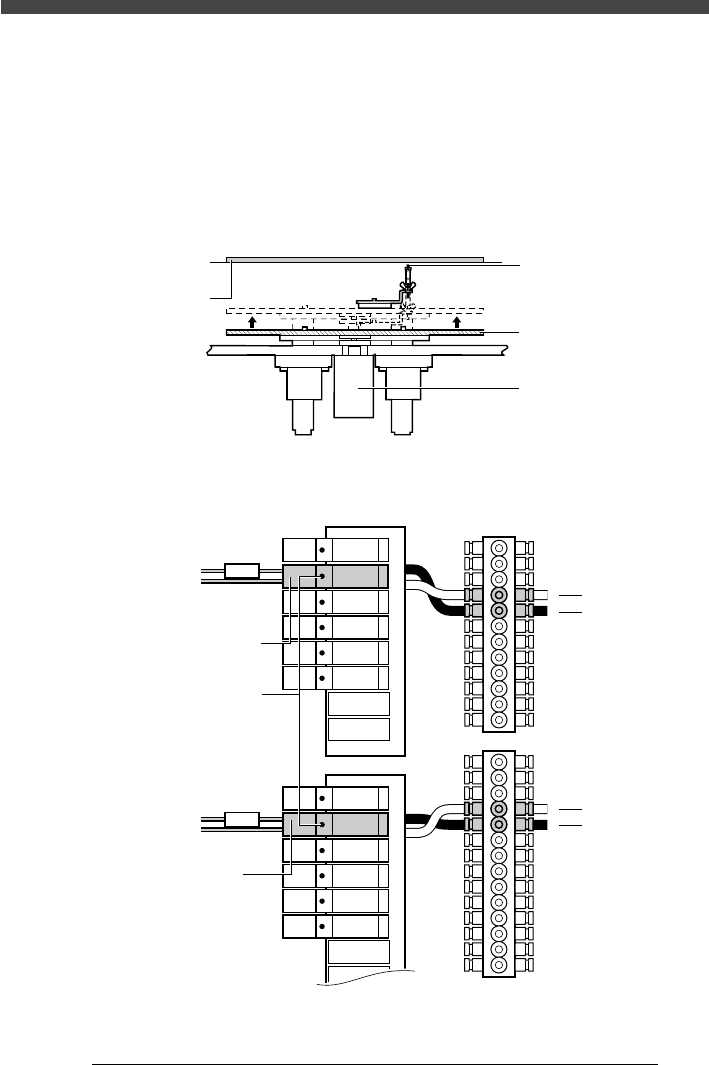

■ プッシュアップ機構
20143208-00
回路基板
サポーターピン
プッシュアッププレート
上下シリンダー
■ プッシュアップ駆動バルブとスピード調整ツマミ
20143209-00
TN02
TN08
オレンジ（上昇用）
ブラック（下降用）
オレンジ（上昇用）
ブラック（下降用）
マークチューブ
マークチューブ
Aテーブル用
プッシュアップ
駆動バルブ
Bテーブル用
プッシュアップ
駆動バルブ
手動ボタン
スピード調節ツマミ
3-
46
SER01989020
調整
第
3
章
2
1
出力モニター画面を開き、プッシュアップ機構を動作させま
す。
1.「3/4/手動」→「C1 出力モニター」を選択実行します。
2. 矢印キーを使って、カーソルを「TN02」（A テーブル・プレートプッシュ
アップ）または「TN08」（B テーブル・プレートプッシュアップ）に合わ
せます。
3. [ENTER] キーを押して、プッシュアップ機構の上昇・下降を確認します。
出力モニター表示は、上昇時 "1"、下降時 "0" に変化します。
60043209-00
[↑↓←→]で選択し [Enter]で実行
[ESC]:中断,ｺﾏﾝﾄﾞｳｨﾝﾄﾞｳﾍ
出力ﾓﾆﾀｰ
指定アーム:Aﾃｰﾌﾞﾙ XY軸
軸移動速度: 100
TN02 Aﾃｰﾌﾞﾙﾌﾟｯｼｭｱｯﾌﾟ
上昇時 1 / 下降時 0
(NL10= 1 / NL10= 0)
名 称 IN
ｺﾝﾍﾞｱ/Aﾃｰﾌﾞﾙ NL09-16 01000000
名 称 OUT
ｺﾝﾍﾞｱ/Bﾃｰﾌﾞﾙ NP09-16 01000000
Aｺﾝﾍﾞｱ共通/他 TN01-08 01000001
2
上昇・下降スピードを確認します。
上昇・下降時間とも約1 秒（前実装した部品がズレない程度）が適正値です。
c
注意
サポーターピンを使用する場合は、コンベアに干渉しないように配置してください。
e
3
非常停止ボタンを押してから、上昇・下降スピ−ドを調整しま
す。
ロックナットを緩め、スピード調整ツマミを回して、上昇スピード（オレンジ
色チューブ側）、下降スピード（黒色チューブ側）を調整します。どちらも、
左に回すとスピードが上がり、右に回すと下がります。
4
センサーからの入力状態を確認します。
[TAB] キーを押して、画面右側の入力モニターに切り替えます。カーソルは
「NL10」または「NP10」移動しますので、センサーからの入力状態を確認し
てください。
入力表示が、プッシュアップ上昇時 "1"、下降時 "0" であればセンサーの機能
は正常です。
3-
47
SER01989020
調整
第
3
章
2
e
参考
Step 1 で正常に動作しない場合は、出力モニターを使わずに、次のように動作確認をしてくださ
い。
・ 非常停止ボタンを押します。
・ 先のとがった小型ドライバーなどで、駆動バルブ（「TN02」または「TN08」のマークチュー
ブ付き）の手動ボタンを押して、プッシュアッププレートを上昇させます。
この操作で正常に動けば、駆動バルブの電気的機能の不具合が考えられます。以下の点を調べてく
ださい。
電磁コイル断線、ハーネスコネクタ緩み、DC24V異常、I / Oボート出力異常...手動ボタンを押
しても正常に動作しない場合は、エア供給、配管、およびピペット弁機能の不具合（破損・異物噛
み込み・固着）が考えられます。プシュアッププレートのエア回路も調べてください。
