3- 55 SER01989020 調整 第 3 章 2 1 トランスファーフックを下降させます。 1. 「3/4/ 手 動」 →「 C1 出力モニター」を選択実行します。 2 . 矢印キーを使って、カーソルを「 TN12」 （搬送爪下降）に合わせます。 3. [ENTER] キーを押して、トランスファーフックの下降・上昇を確認しま す。 出力モニター表示は、下降時 " 1 " 、上昇 "0" に…
3-
54
SER01989020
調整
第
3
章
2

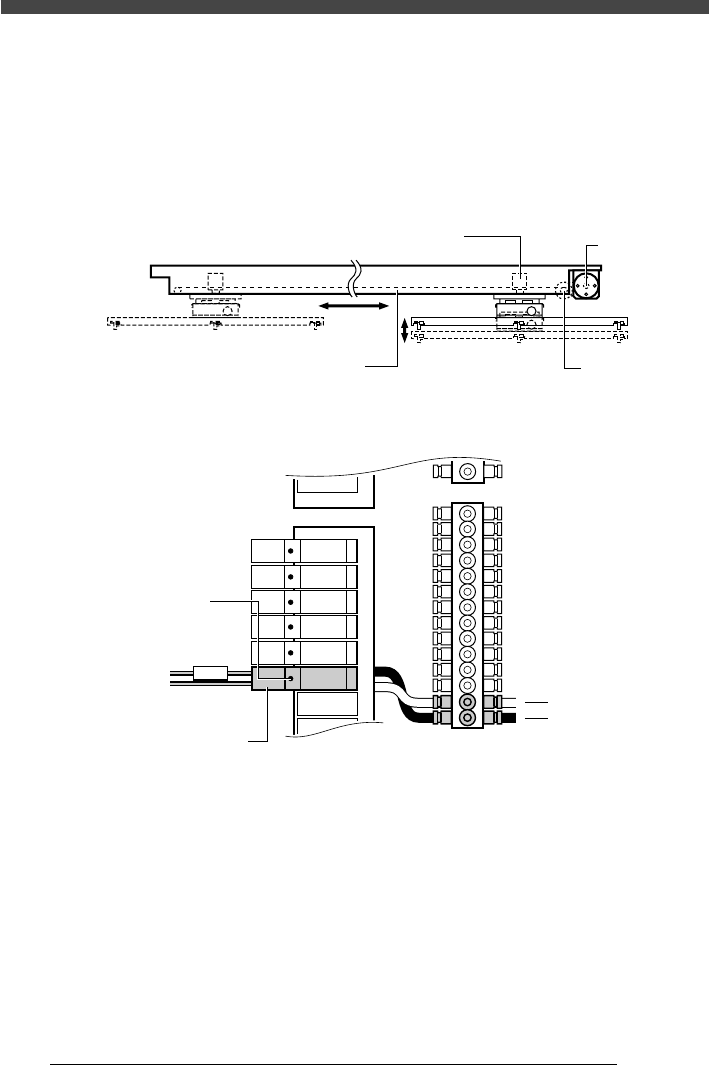

2.1.7 トランスファーフック（搬送爪）
トランスファーフックは、A・B テーブルおよび搬入・搬出コンベア間で、基板
を搬送します。このトランスファーフックの動作スピードを調整します。また、
搬送爪の上昇端センサーと過負荷センサーの機能も確認します。
■ トランスファーフック機構
20143217-00
シリンダー
プーリー
T軸モーター
T軸ベルト
■ トランスファーフック上下駆動バルブとスピード調整ツマミ
20143221-00
TN12
オレンジ（下降用）
ブラック（上昇用）
マークチューブ
手動ボタン
スピード調節ツマミ
T軸上下駆動バルブ
3-
55
SER01989020
調整
第
3
章
2
1

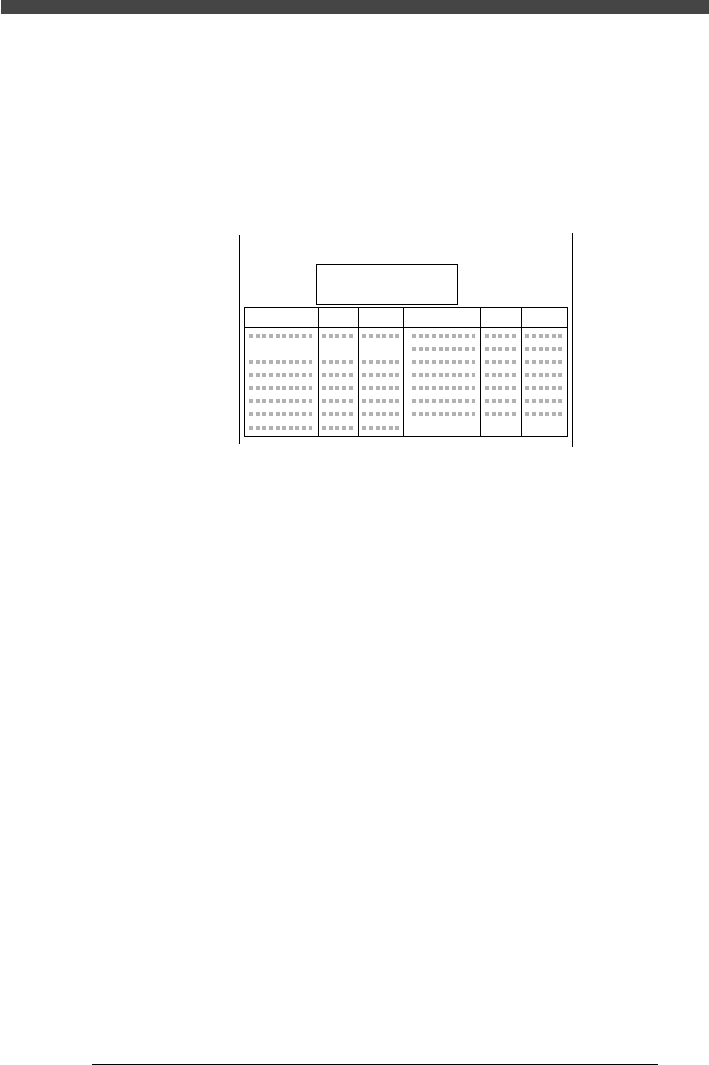

トランスファーフックを下降させます。
1.「3/4/ 手動」→「C1 出力モニター」を選択実行します。
2. 矢印キーを使って、カーソルを「TN12」（搬送爪下降）に合わせます。
3. [ENTER] キーを押して、トランスファーフックの下降・上昇を確認しま
す。
出力モニター表示は、下降時 "1"、上昇 "0" に変化します。
60143220-00
[↑↓←→]で選択し [Enter]で実行
[ESC]:中断,ｺﾏﾝﾄﾞｳｨﾝﾄﾞｳﾍ
出力ﾓﾆﾀｰ
指定アーム:Aﾃｰﾌﾞﾙ XY軸
軸移動速度: 100
TN12 搬送爪下降
下降時 1 / 上昇時 0
(NM12= 0 / NM12= 1)
名 称 IN
ｲﾝﾀｰﾛｯｸ等/B 下 NM09-16 00000000
名 称 OUT
Bｺﾝﾍﾞｱ共通/T軸 TN09-16 00010000
2
下降・上昇スピードを確認します。
下降・上昇スピードとも約1 秒が適正値です。
e
3
非常停止ボタンを押してから、下降・上昇スピ−ドを調整しま
す。
ロックナットを緩め、スピード調整ツマミを回して、下降スピード（オレンジ
色チューブ側）、上昇スピード（黒色チューブ側）を調整してください。どち
らも、左に回すとスピードが上がり、右に回すと下がります。
4
上昇端センサーからの入力状態を確認します。
[TAB] キーを押して、画面右側の入力モニターに切り替えます。カーソルは
「NM12」（基板搬送爪上昇端）に移動しますので、センサーからの入力状態を
確認してください。搬送爪が上昇しているときは、"1" を表示し、下降してい
るときは "0" を示します。
k
3-
56
SER01989020
調整
第
3
章
2
e
参考
Step 1 で正常に動作しない場合は、出力モニターを使わずに、次のように動作確認をしてくださ
い。
・ 非常停止ボタンを押します。
・ 先のとがった小型ドライバーなどで、駆動バルブ（「TN12」のマークチューブ付）の手動ボタ
ンを押して、トランスファーフックを下降・上昇させます。
この操作で正常に動けば、駆動バルブの電気的機能の不具合が考えられます。以下の点を調べてく
ださい。
電磁コイル断線、ハーネスコネクタ緩み、DC24V異常、I / Oボート出力異常...手動ボタンを押
しても正常に動作しない場合は、エア供給、配管、およびピペット弁機能の不具合（破損・異物噛
み込み・固着）が考えられます。トランスファーフックのエア回路も調べてください。
5
過負荷センサーからの入力状態を確認します。
カーソルを入力モニターの「NM13」（基板搬送爪過負荷）に移動させ、セン
サーからの入力状態を確認してください。
負荷が正常（負荷ゼロを含む）なときは"1" を表示し、過負荷状態のときは
"0" を示します。
