维修调整要领书 7- 15 7- 18. 梭动器可动吸盘密封圈的更换 请拆下 S 盘（ A ）。 请拆下吸盘座盖 （ B ）。（被实施 过中 等 強度的螺丝锁定 ，故请使用头部合适的螺丝刀，充分注意避 免螺丝打滑。） 请拆下可动吸盘 C 更换密封圈。 组装吸盘座盖时请进行螺丝锁定（ LOCT ITE 粘结剂 242 ）。 ②密封圈 A （货号： E2119723000 ） ③密封圈 B （货号： E2119723000 ）
维修调整要领书
7-14

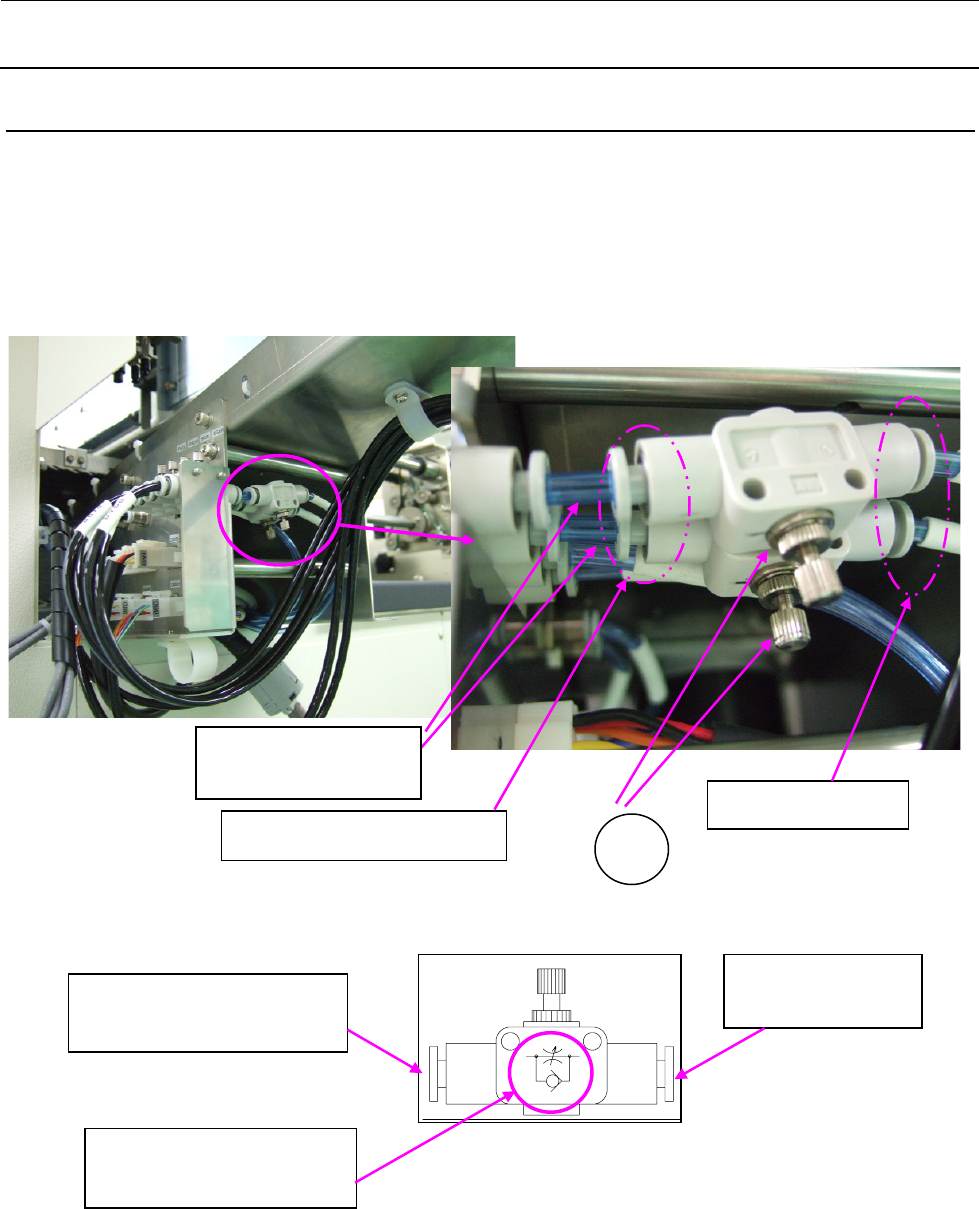

7-17. BGA 气缸速度控制器的调整（排出空气调整）
请将速度控制器①的旋钮从全闭状态转动到向打开方向转 3 圈的状态。
接着，请以调试模式的 BGA 在 L、R 侧分别执行連续动作。
请对速度控制器①的旋钮进行微调，要达到进行 30 次开闭动作的时间在 36～39 秒的范围内。
1
管子
φ4-50mm×2 根
梭动器装置的超小型气缸侧
Y
装置的电磁阀侧
与
Y
装置的电磁阀
相连
与梭动器装置超小型气缸
相连。
连接时要使速度控制器上
刻印的标记朝这一方向。
维修调整要领书
7-15
7-18. 梭动器可动吸盘密封圈的更换
请拆下 S 盘（A）。
请拆下吸盘座盖（B）。（被实施过中等強度的螺丝锁定，故请使用头部合适的螺丝刀，充分注意避
免螺丝打滑。）
请拆下可动吸盘 C 更换密封圈。
组装吸盘座盖时请进行螺丝锁定（LOCTITE 粘结剂 242）。
②密封圈 A（货号：E2119723000）
③密封圈 B（货号：E2119723000）
维修调整要领书
7-16

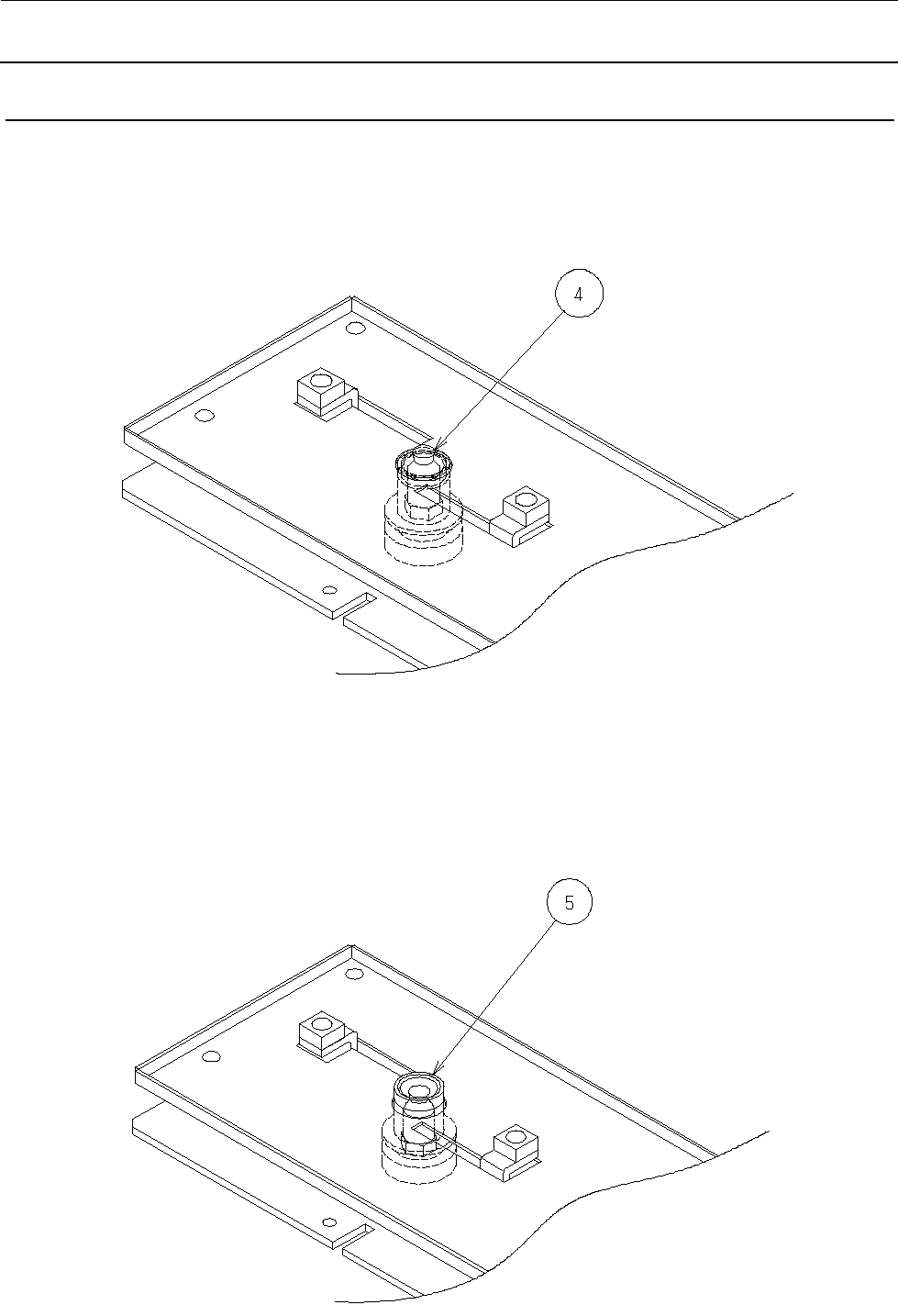

7-19. 梭动器真空吸盘的更换
请将无线电钳子等插入吸盘④的孔内，慢慢地拉出吸盘的身体。
④真空吸盘（货号：PX50006000）
如是选择了大吸盘的状态，请拆下前端的黑色橡皮部分。
更换时，橡皮端面发光的一方是抛光面，安装时该面要朝上。
⑤橡皮环（货号：E2151723000）
