维修调整要领书 1-6 1- 6. 检查组装位置 到可以接通电源的状态后，请对梭动器的吸盘和 X 贴装头的吸盘位置是否处于同一轴上进行检查。 以调试模式启动并初始化后，可通过“ 19. XYZ ADJ ”的“ H.P Of fse t ”进行检查。（参照 9- 19 ） 吸盘有偏离时，需要调整。 < 向 Y 方向偏离时 > 请松开 S JOINT BASE A ④和 S JOINT BASE B ⑤的安装螺丝⑥进行调整。 &…
维修调整要领书
1-5

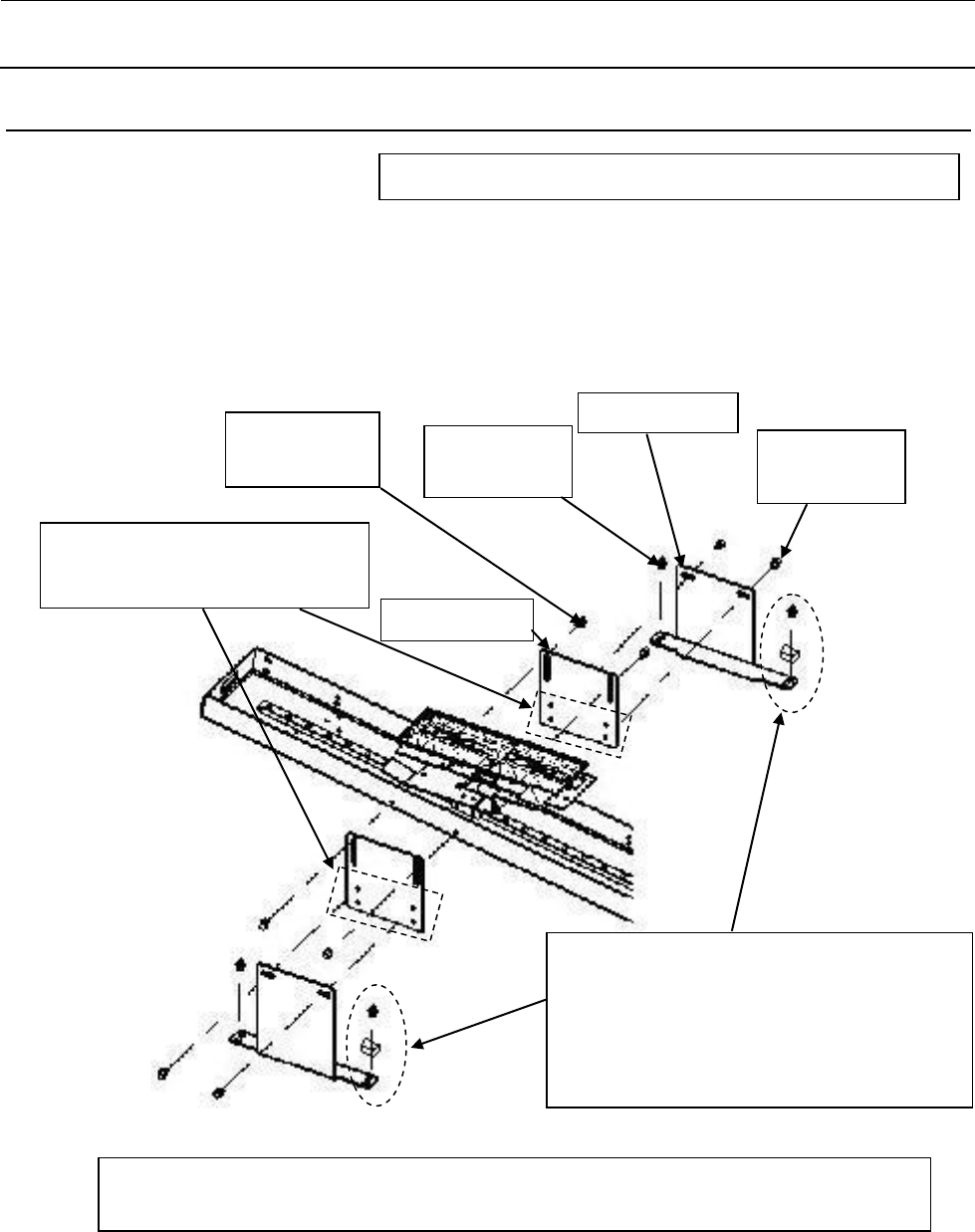

1-5. 梭动器装置和贴片机的固定
贴片机和 MTC 的高度、前后位置调整好以后，请用下图所示的梭动器支承部件把进入贴片机内部分
的梭动器装置予以固定。
作业对象：
TR6DNX
、
TR6DXLX
、
TR6DNV
则不需要进行。
L
规格时，请先拆下
GX-10
内部的线束固定
座的束线箍，并拆下固定座，再从新与
S_BASE_PL 一起旋紧固定（固定座请更换
为 MTC 附带的内 6 角螺栓 M4×10）。固
定后，请用束线箍从新固定线束。
L
规格时请固定于上侧的螺丝孔，
XL 规格则为下侧。
（注）
MTC
从贴片机主机体中卸下时，务必要先卸下上述的梭动器支承部之后再拆卸。
内
6
角螺栓
M4×10
S_BASE_BR
S_BASE_PL
内
6
角螺栓
M4
×
10
内
6
角螺栓
M4×6
维修调整要领书
1-6

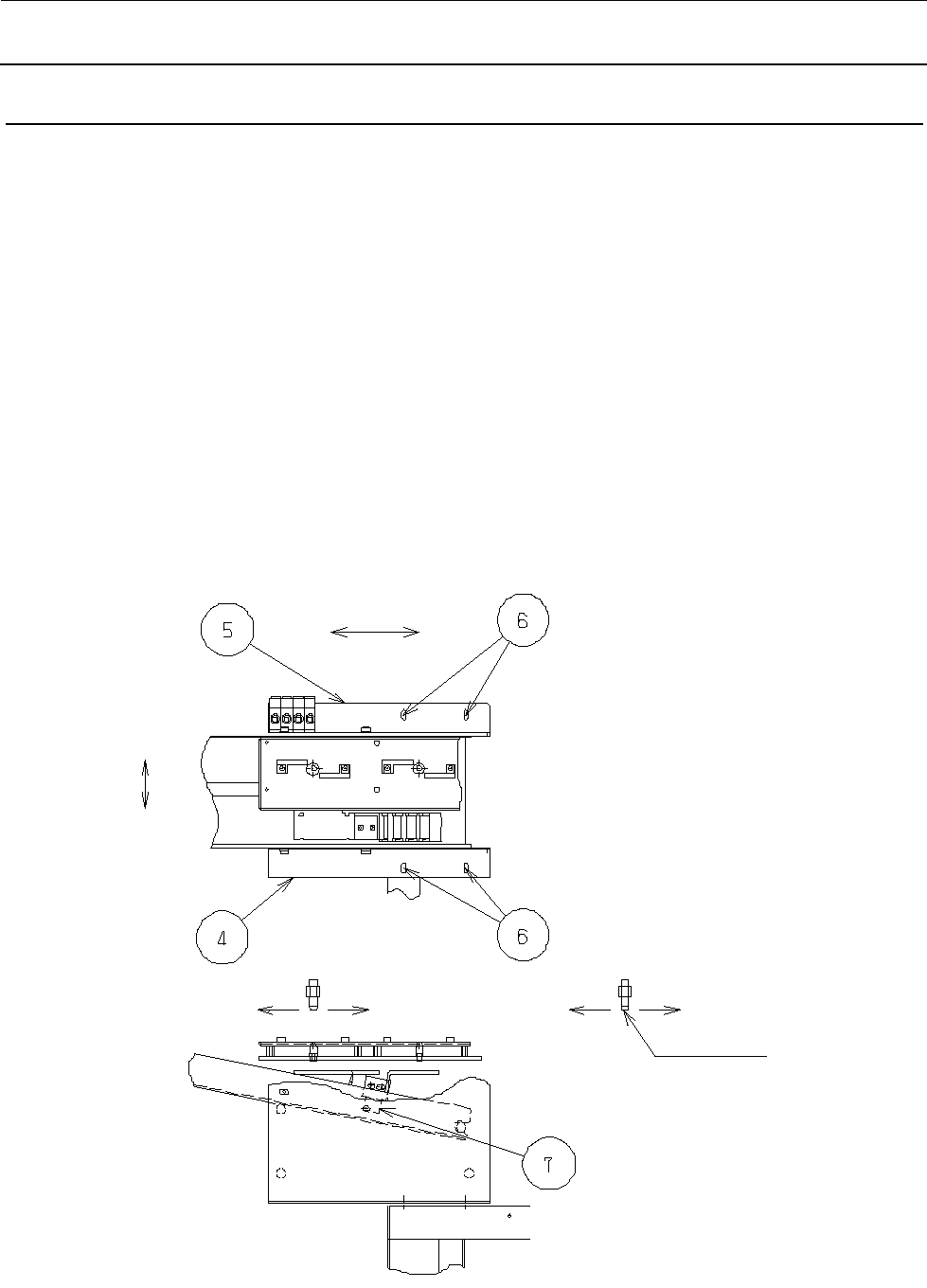

1-6. 检查组装位置
到可以接通电源的状态后，请对梭动器的吸盘和 X 贴装头的吸盘位置是否处于同一轴上进行检查。
以调试模式启动并初始化后，可通过“19. XYZ ADJ”的“H.P Offset”进行检查。（参照 9-19）
吸盘有偏离时，需要调整。
<向 Y 方向偏离时>
请松开 S JOINT BASE A ④和 S JOINT BASE B ⑤的安装螺丝⑥进行调整。
<向 X 方向偏离时>
通过调试模式的“19. XYZ ADJ”中的“H.P Offset”进行调整。
用箭头键使 X 贴装头移动，以 HEAD 键使贴装头下降，进行确认。
当改变了“H.P Offset”的值后，“Tray Ref ADJ”的值也要改变。
当通过“H.P Offset”向 a 方向偏移后，请将“Tray Ref ADJ”向 a’方向偏移同样的量。
当通过“H.P Offset”向 b 方向偏移后，请将“Tray Ref ADJ”向 b’方向偏移同样的量。
通过“H.P Offset”无法进行调整时，只要移动 S 碰块 PL⑦即可改变梭动器的停止位置，故请利用 S
碰块 PL⑦进行调整。
Ｘ方向
Ｙ方向
ａ
ｂ
ａ’
ｂ’
トレイ基準位置
X 方向
Y
方向
托盘基准点位置
维修调整要领书
1-7
1-7. 信号塔的安装
请卸下 REAR COVER A ①。（4 处螺丝）
请用螺母③将信号塔②安装到框架上，插入连接器。
