维修调整要领书 1-8 1- 8. FG 线 的安装（ 仅 适用于 EN 规 格） 属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。 电源电缆插入口 ＜ MTC 侧＞ 请用 MTC 附带的螺丝把 FG 线 固定在电源电缆插入口旁 边的 M4 分接头上。 FG 线固定位置 M4 分接头 ＜贴片机侧＞ 请取下 电源电缆插入口的一个螺 丝，与 FG 线一起旋紧。 电源电缆插入口 FG 线固定位置 M3 分接头 一起固定
维修调整要领书
1-7

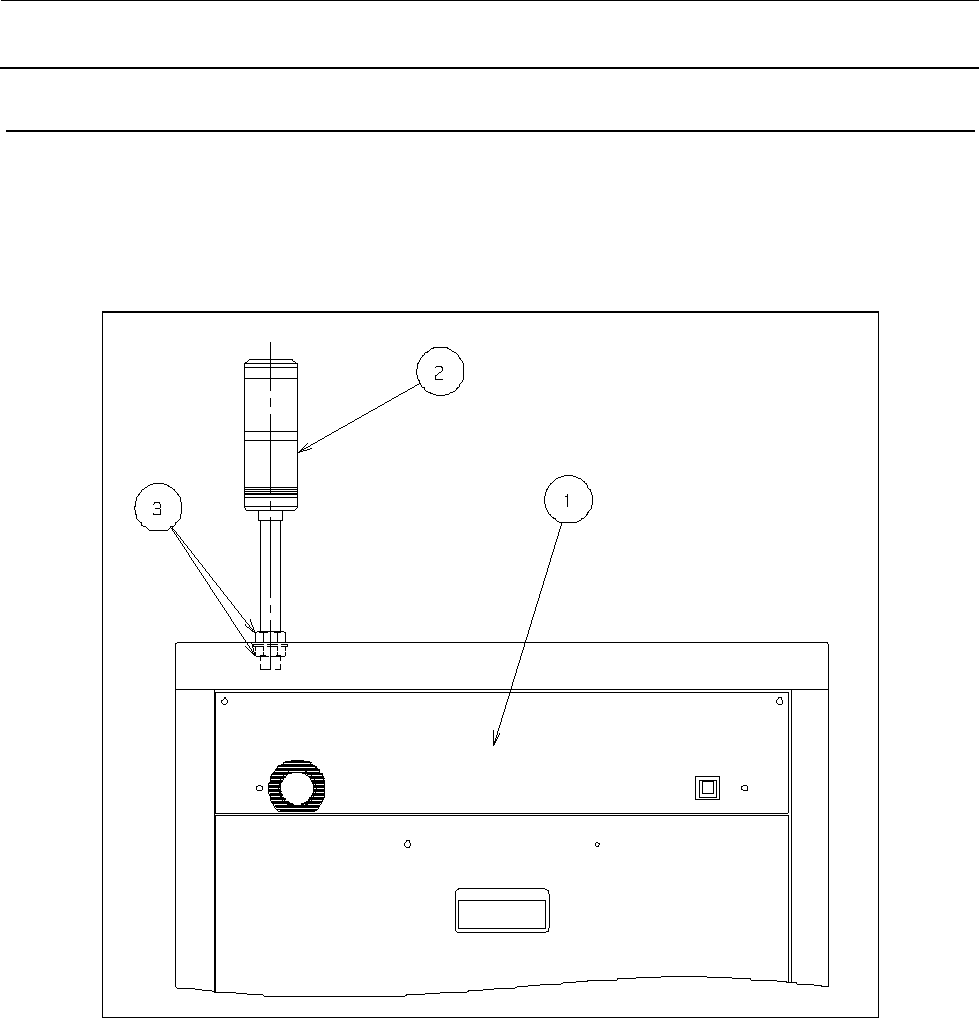

1-7. 信号塔的安装
请卸下 REAR COVER A ①。（4 处螺丝）
请用螺母③将信号塔②安装到框架上，插入连接器。
维修调整要领书
1-8

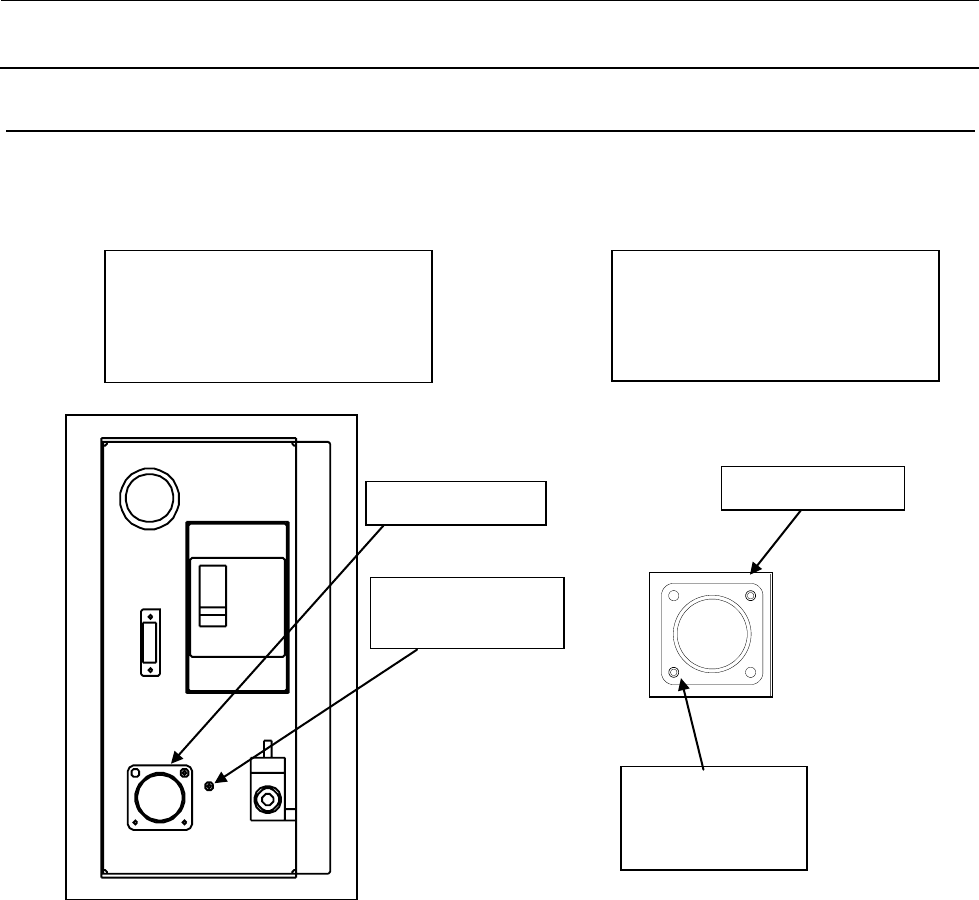

1-8. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
电源电缆插入口
＜MTC 侧＞
请用 MTC 附带的螺丝把 FG 线
固定在电源电缆插入口旁边的
M4 分接头上。
FG
线固定位置
M4
分接头
＜贴片机侧＞
请取下电源电缆插入口的一个螺
丝，与 FG 线一起旋紧。
电源电缆插入口
FG 线固定位置
M3 分接头
一起固定
维修调整要领书
2-1
2.
护罩的名称及拆卸方法
2-1. 护罩的拆卸方法
① XF COVER（40048797） 螺丝 5 个
② X COVER（40048790） 螺丝 9 个 （拆下①之后卸下）
（X DOOR 的内侧也有 2 处螺丝）
③ X SIDE COVER（40048888） 螺丝 7 个
④ S COVER EX（40049321） 螺丝 3 个 （仅 TR6DER 安装）
S COVER XL（40094981） 螺丝 3 个 （仅 TR6DXLX 安装）
S_COVER_10V(40118288) 螺丝 3 个 （仅 TR6DNV 安装）
⑤ Y COVER（40048788） 螺丝 4 个 （X DOOR 的内侧也有 2 处螺丝）
⑥ VALVE COVER（40048805） 螺丝 2 个
⑦ C COVER A6D（40049022） 螺丝 10 个 （拆下⑧之后卸下）
⑧ C COVER B6D（40049023） 螺丝 7 个
⑨ E COVER F（
40048789） 螺丝 6 个 40098346 止动垫圈 6 个
X DOOR
