维修调整要领书
2-1
2.
护罩的名称及拆卸方法

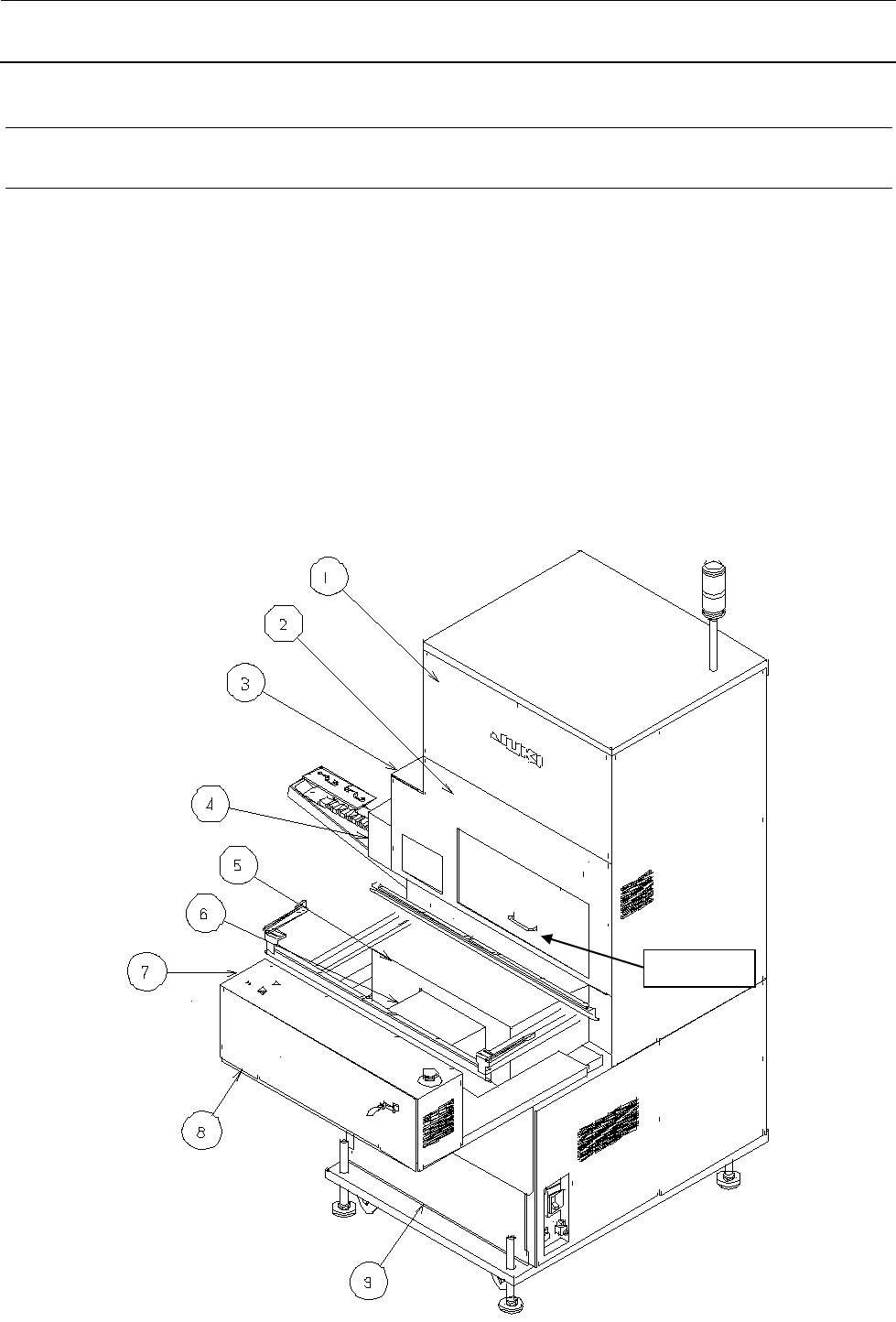

2-1. 护罩的拆卸方法
① XF COVER（40048797） 螺丝 5 个
② X COVER（40048790） 螺丝 9 个 （拆下①之后卸下）
（X DOOR 的内侧也有 2 处螺丝）
③ X SIDE COVER（40048888） 螺丝 7 个
④ S COVER EX（40049321） 螺丝 3 个 （仅 TR6DER 安装）
S COVER XL（40094981） 螺丝 3 个 （仅 TR6DXLX 安装）
S_COVER_10V(40118288) 螺丝 3 个 （仅 TR6DNV 安装）
⑤ Y COVER（40048788） 螺丝 4 个 （X DOOR 的内侧也有 2 处螺丝）
⑥ VALVE COVER（40048805） 螺丝 2 个
⑦ C COVER A6D（40049022） 螺丝 10 个 （拆下⑧之后卸下）
⑧ C COVER B6D（40049023） 螺丝 7 个
⑨ E COVER F（
40048789） 螺丝 6 个 40098346 止动垫圈 6 个
X DOOR
维修调整要领书
2-2

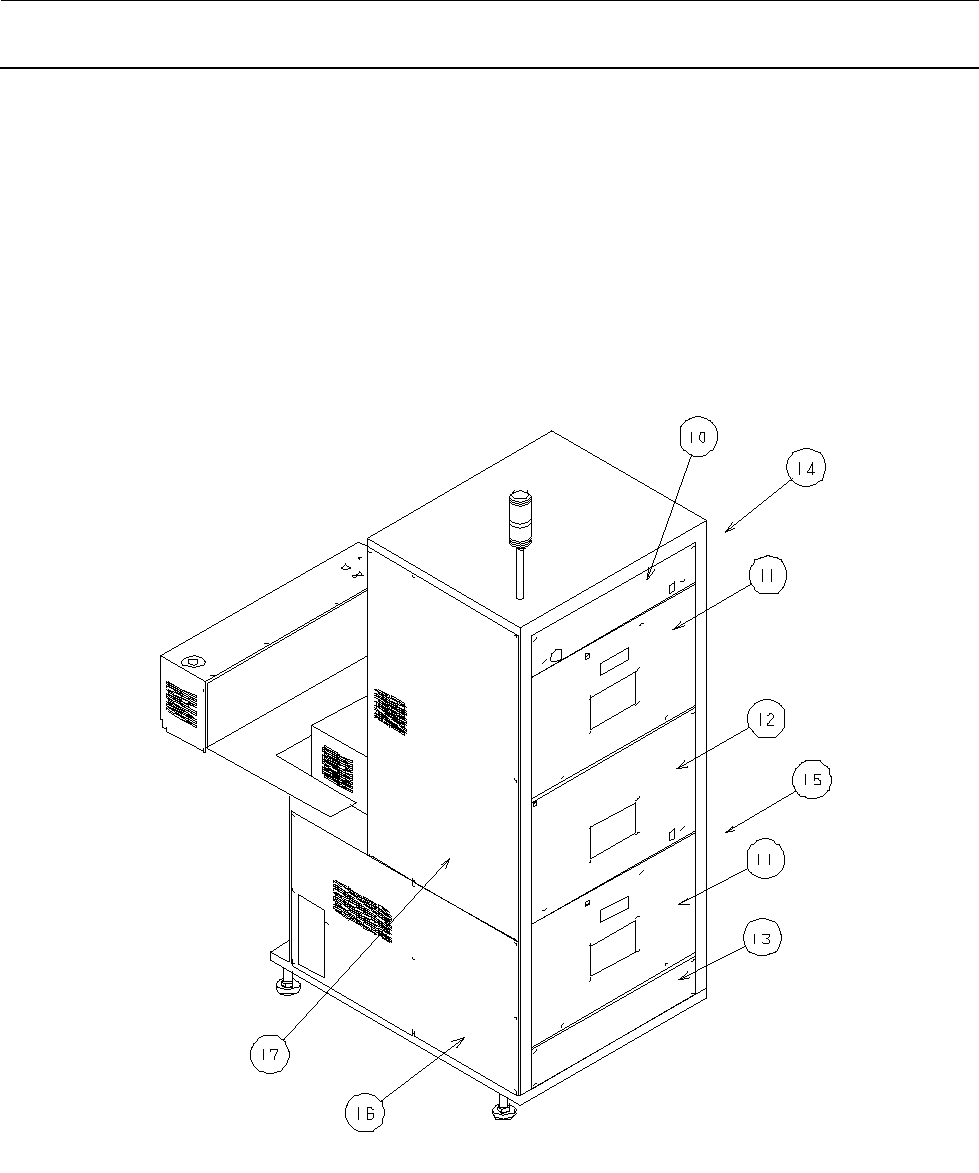

⑩REAR COVER A（40048792） 螺丝 4 个
⑪DOOR COVER（40048794） 螺丝 4 个
⑫REAR COVER B（40048793） 螺丝 4 个
⑬REAR COVER C（40048791） 螺丝 4 个
⑭SIDE COVER L（40048796） 螺丝 10 个 （拆下③之后卸下）
⑮E COVER L（40048787） 螺丝 9 个
⑯E COVER R（40048798） 螺丝 10 个
⑰SIDE COVER R（40048795） 螺丝 11 个
维修调整要领书
3-1
3.
电气部分的零部件更换及调整

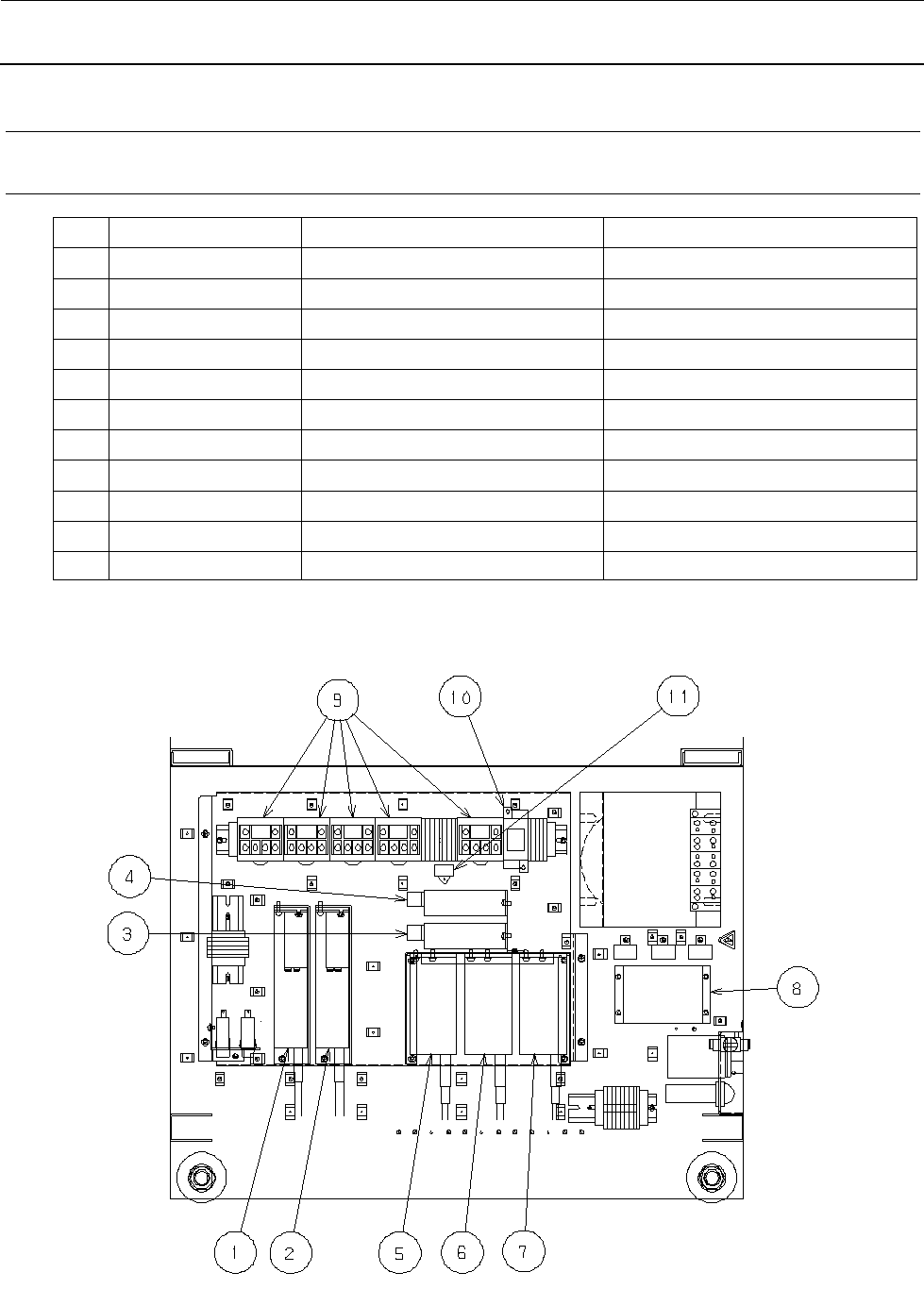

3-1. 电气部分布置图（标准）
No.
货号
品名
备注
1
40040687
伺服驱动器
主侧（下段）※
1
2
40040687
伺服驱动器
副侧（上段）※
1
3
40045704
再生电阻
副侧（上段）
4
40045704
再生电阻 主侧（下段）
5
40045711
步进电动机驱动器 X 轴
6
40045711
步进电动机驱动器 Y 轴
7
40045711
步进电动机驱动器 梭动器
8
40045714
噪声过滤器
9
HB001420000
功率继电器
10
HB001400000
功率继电器
11
40045025
SURGE ABSORBER ASM
※1. 该货号的伺服驱动器，已经输入好备用的参数。
