维修调整要领书
3-1
3.
电气部分的零部件更换及调整
3-1. 电气部分布置图（标准）
No.
货号
品名
备注
1
40040687
伺服驱动器
主侧（下段）※
1
2
40040687
伺服驱动器
副侧（上段）※
1
3
40045704
再生电阻
副侧（上段）
4
40045704
再生电阻 主侧（下段）
5
40045711
步进电动机驱动器 X 轴
6
40045711
步进电动机驱动器 Y 轴
7
40045711
步进电动机驱动器 梭动器
8
40045714
噪声过滤器
9
HB001420000
功率继电器
10
HB001400000
功率继电器
11
40045025
SURGE ABSORBER ASM
※1. 该货号的伺服驱动器，已经输入好备用的参数。
维修调整要领书

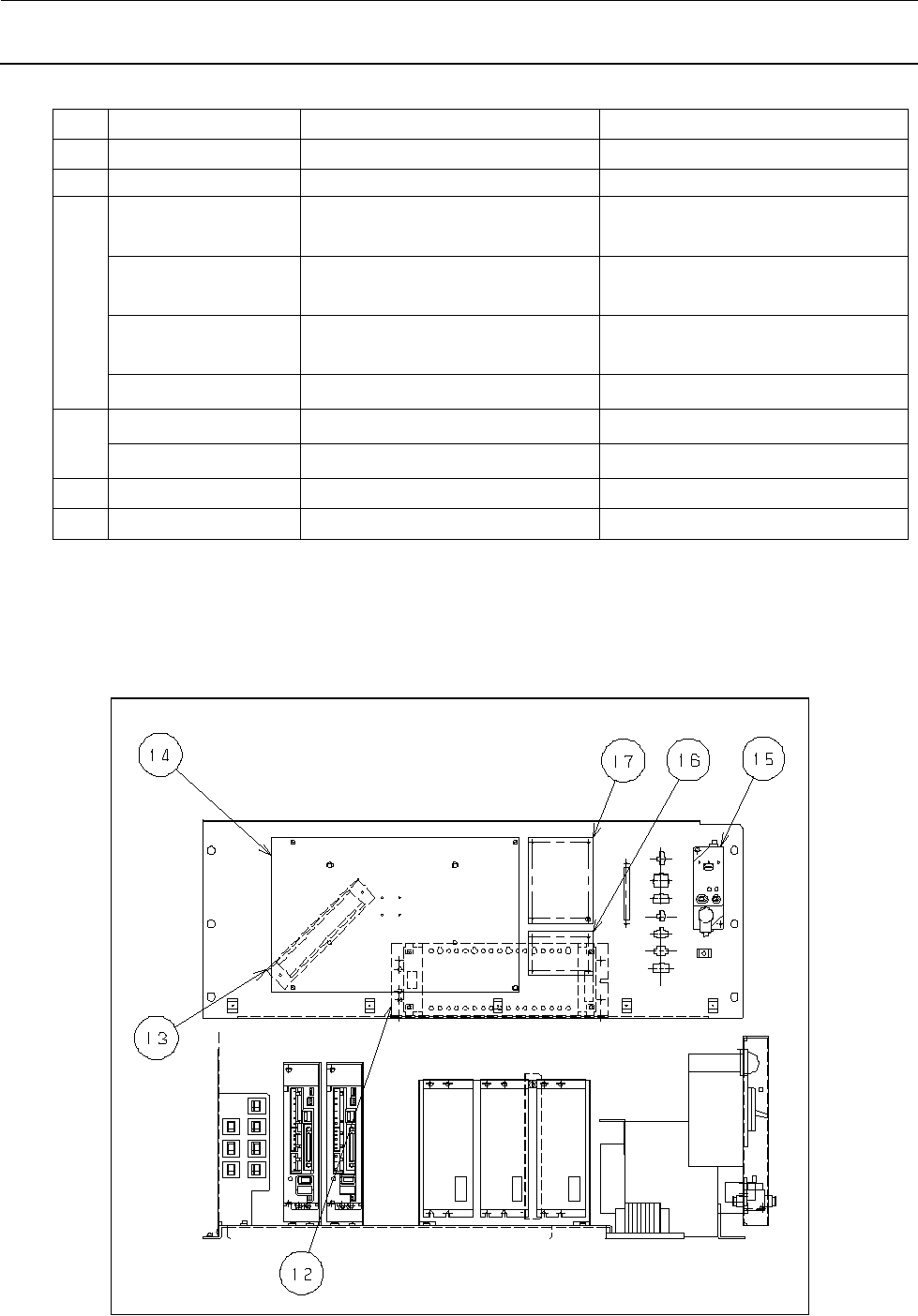

3-2
No.
货号
品名
备注
12
HX005500000
开关式电源
13
40045016
AC FAN MOTOR ASM
14
40046216 ※1 MAIN PCB A (6D) ASM
备用零件货号：40169055
TR6DNR 用
40095246 ※1 MAIN PCB ASM(6D)
备用零件货号：4 40169055
TR6DNX/6DNV 用
40137756 ※1 MAIN PCB A ASM (6D)
备用零件货号：40169055
TR6DNR 用
40169055 ※1 MAIN PCB ASM 6D TR6DNR/6DNX/6DNV 用
15
40045136 ※2 LASER SENS CONT ASM
40153987 ※2 HIGHT SENSOR AMP ASM
16
40042575 SLOW MODE CTRL PCB ASM 低速 2 模式：选配
17
40042153 AWC PCB ASM 自动调整宽度：选配
*1 板组件，这是由每个装置的机器修订版附是不同的。
4013****和 4016****无需光盘安装。它是一个软件程序已在发货时间在写。
*2 不同的部分，这是由各设备的机器修订版附。
维修调整要领书
3-3
3-2. 电气部分布置图（CE 规格机）
No.
货号
品名
备注
1
HB001430000
安全继电器装置
2
HB001390000
继电器
3
E9641040000
继电器
MY2 DC24V
