维修调整要领书
3-9
3-10. 激光传感器的更换
3-10-1 激光传感器(LM10)
请拆下 XF COVER X COVER,利用安装螺丝 A
下激光传感器①进行更换。更换后,请进行激光传感器
控制器的调整。
①激光传感器感应头
(货号:E9608717000
请按右图所示,对激光传感器控制器之 abc 的开关
进行设置。
a: DISPLACEMENT
b: 1K
c: AUTO
请把 10mm 调整块③装到托盘座板②上。
请转动 d 的旋钮进行调整,要做到在激光照到调整块的
状态下MAIN 电路板上的 TP5-TP14 间的电压为
0V±50mV
(注)调整应在接通电源后经过 30 分钟以上之后再进
行。
1K 100 10
AUTO LOW
DISPLACE MENT
SET
50mm
10mm
维修调整要领书
3-10
3-10-2 激光感器(ZX2)
取出 XF COVER X 盖。更卸下装有一个激光感器①将螺A)。粘附着的标签做了交流后,激
感器放大器的。同 100mm 以内安装从感器核心。
①激光感器(零件号:40113694

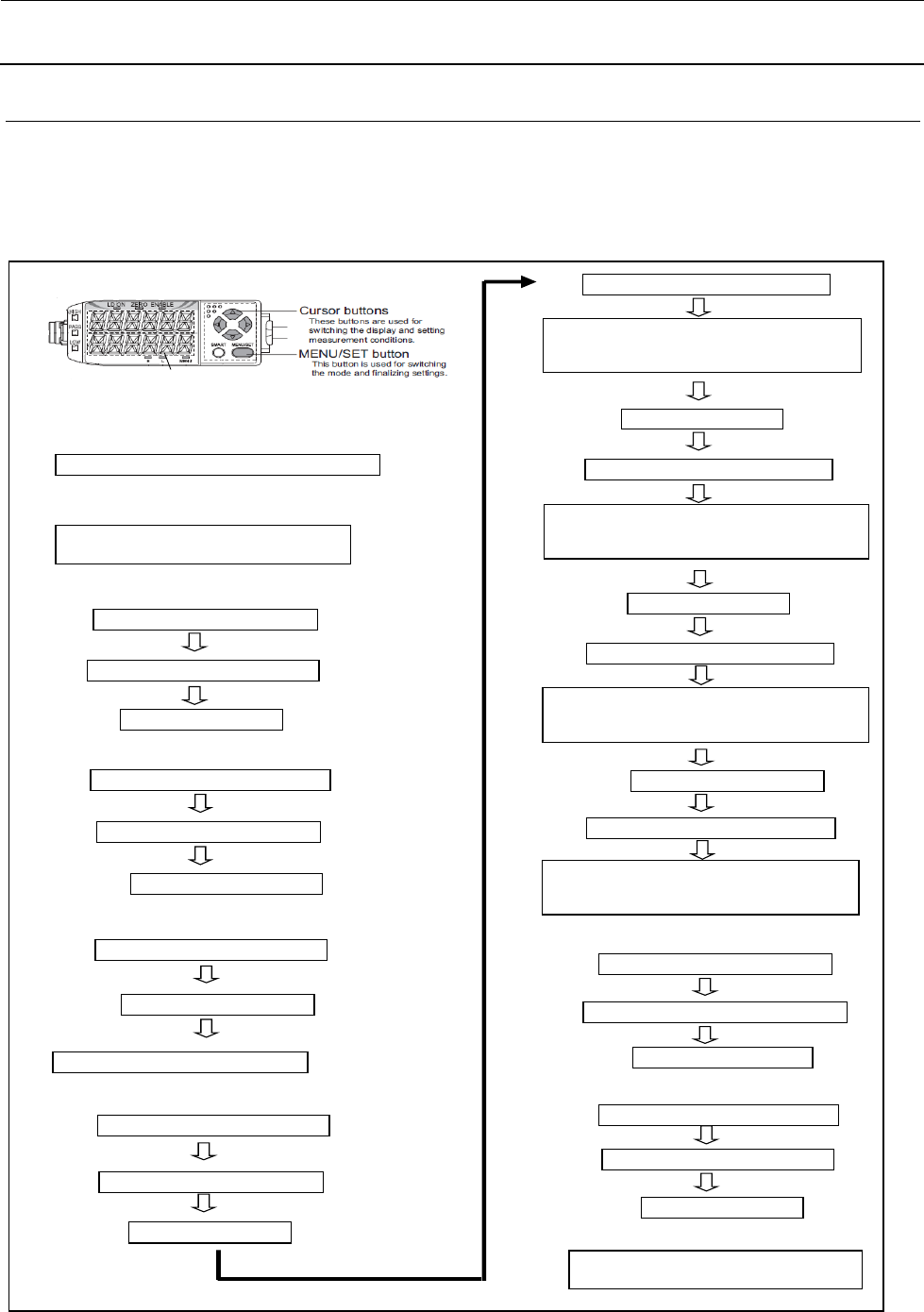

MENU / SET按钮按下3秒,切换到菜单模式
(菜单模式:放大器的MENU指示灯亮)
按下右箭头按钮,显示“dEtAiL
按下下光标按钮,设置为“ON
并按下MENU / SET
按钮
4.细节设置
按下右箭头按钮,显示“SCALE
按上下光标按钮,设置为“ON
并按下MENU / SET按钮
1.设置键解锁
时为3秒关键解锁状态压力机的左,右光标按钮
6.缩放设置意味着
2.设置菜单模式
按下右箭头按钮,显示“SPEEd
按上下光标键选择响应时间
改为“1MS”,并按下MENU/ SET按钮
5.应对时间的设定
按下右箭头按钮,显示“INIT
按下下光标按钮,设置为“EXE
并按下MENU / SET按钮
3.设置数据的初始化
按下右箭头按钮,显示“S1-EF
点击下面的光标按钮来设置可能的状态。
在左,右按键数字的举动。
以改变上下按钮的值,其被设定为“10.000
并按下MENU / SET按钮
按下右箭头按钮,显示“S1-AF
点击下面的光标按钮来设置可能的状态。
在左,右按键数字的举动。
以改变上下按钮的值,其被设定为“-10.000”
并按下MENU / SET按钮
按下右箭头按钮,显示“S2-EF
点击下面的光标按钮来设置可能的状态。
在左,右按键数字的举动。
以改变上下按钮的值,其被设定为“-10.000
并按下MENU / SET按钮
按下右箭头按钮,显示“S2-AF
点击下面的光标按钮来设置可能的状态。
在左,右按键数字的举动。
以改变上下按钮的值,其被设定为“10.000
按下右箭头按钮,显示“A-OUt
按上下光标按钮,设置为“-5...5V
并按下MENU / SET按钮
7.模拟输出的的设置
按下右箭头按钮,显示“dEtECt
按下下光标按钮,设置为“MAX
并按下MENU / SET按钮
8.设置检测面选择((DETECT
9.“RUN”模式设置
MENU / SET按钮按下3秒,切换到菜单模式
(菜单模式:放大器的MENU指示灯熄灭)
HMS Amplifer Unit
MENU indicator
维修调整要领书
3-11
10.模拟输出的的设置
50mm的激光传感器头的位置设置10mm的块
MENU / SET按钮按下3秒,切换到菜单模式
(菜单模式:放大器的
MENU指示灯亮)
按下右箭头按钮,显示“ZR.MEM
按下下光标按钮,设置为“ON
并按下MENU / SET
按钮
MENU / SET按钮按下3秒,切换到菜单模式
(菜单模式:放大器的MENU指示灯熄灭)
注意“RUN”模式下复位释放
按上下按钮同时1
按下右箭头按钮,显示“
ZR.dISP
按下下光标按钮,设置为“
0.000
并按下MENU / SET按钮
下方的按钮按下1秒内“RUN”模式复位。
ZERO指示灯亮起时)
11设置键锁
同时3秒,按键锁定状态下,压机的左,右光标按钮
注意,关键解锁前款参考
50
Tray base
Lasar Sensor Head
Block
激光传感器头
