维修调整要领书 3- 12 3- 11. MAI N 电路板的更换 （ TR 6 DNR ） 请拆下 E COVER F ，更换 MA IN 电路板。 更换后，请进行跨接的设定、指拨开关的设定、 EEPROM 的初始化和参数的输入。 ※ 作为拔出 ROM 用的工具，推荐以下工具。 厂商： Sunhayato Corp. 型号： GX -7 （ DIP IC 拉拔工具） （ 1 ）设定指拨开关 - 40040690 - DIPSW 1 ：…
维修调整要领书
3-11

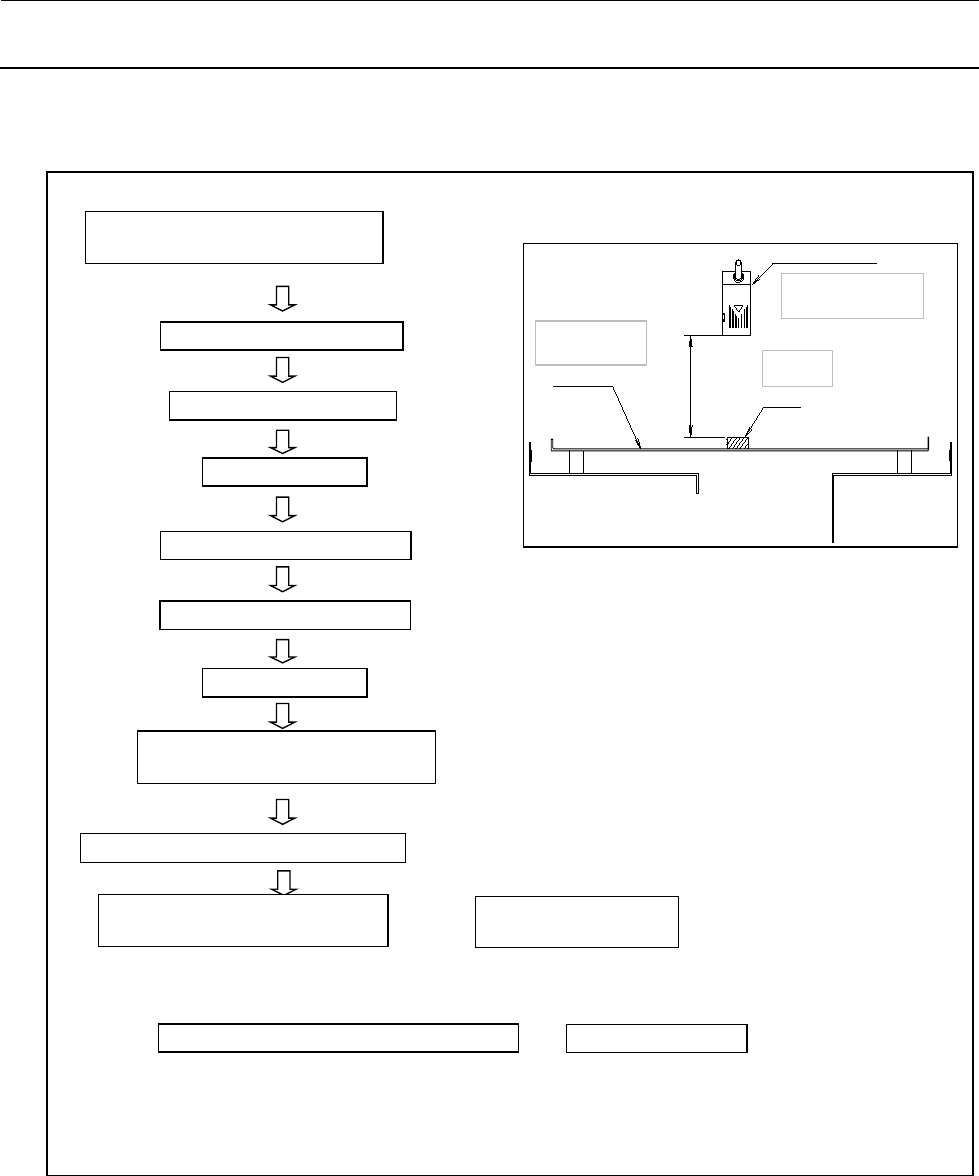

10．模拟输出的的设置
从50mm的激光传感器头的位置设置10mm的块
MENU / SET按钮按下3秒，切换到菜单模式
（菜单模式：放大器的
MENU指示灯亮）
按下右箭头按钮，显示“ZR.MEM
”
按下下光标按钮，设置为“ON”
并按下MENU / SET
按钮
MENU / SET按钮按下3秒，切换到菜单模式
（菜单模式：放大器的MENU指示灯熄灭）
注意“RUN”模式下复位释放
按上下按钮同时1秒
按下右箭头按钮，显示“
ZR.dISP”
按下下光标按钮，设置为“
0.000”
并按下MENU / SET按钮
下方的按钮按下1秒内“RUN”模式复位。
（ZERO指示灯亮起时）
11．设置键锁
同时3秒，按键锁定状态下，压机的左，右光标按钮
注意，关键解锁前款参考
50
Tray base
Lasar Sensor Head
Block
激光传感器头
维修调整要领书
3-12
3-11. MAIN 电路板的更换（TR6DNR）
请拆下 E COVER F，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。
※作为拔出 ROM 用的工具，推荐以下工具。
厂商：Sunhayato Corp.
型号：GX-7（DIP IC 拉拔工具）

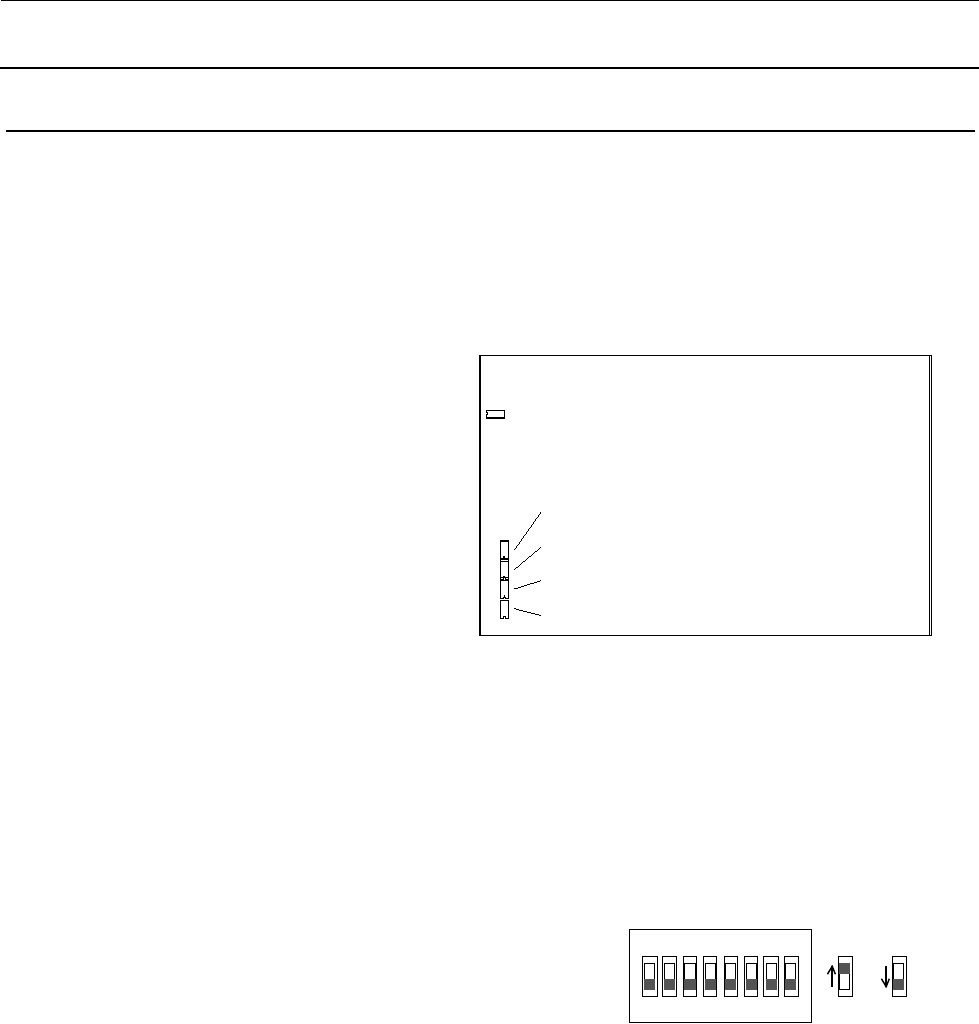

（1）设定指拨开关 -40040690-
DIPSW1：备用
1 OFF：备用
2 OFF：备用
3 OFF：备用
4 OFF：备用
5 OFF：备用
6 OFF：备用
7 OFF：备用
8 OFF：备用
DIPSW2：设定规格
1 ON：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 ON：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 ※2：传送方向 ON：左→右 OFF：右→左
5 OFF：通常是 OFF 固定
6 ON：WDT
7 OFF：极限信号的无效化
8 ON：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：可适用 EX 尺寸电路板 ON/OFF
7 OFF：闪速存储卡启动模式
8 ※2：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW1
DIPSW2
DIPSW3
DIPSW4
DIPSW5
电路板上的
DIPSW
平面图
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
维修调整要领书
3-13
DIPSW5：备用
1 ※2：RFID
2 OFF：备用
3 ※4：使用 BGA 时指定梭动器吸盘
4 ※4：使用 BGA 时指定梭动器吸盘
5 OFF：备用
6 OFF：备用
7 OFF：备用
8 OFF：备用

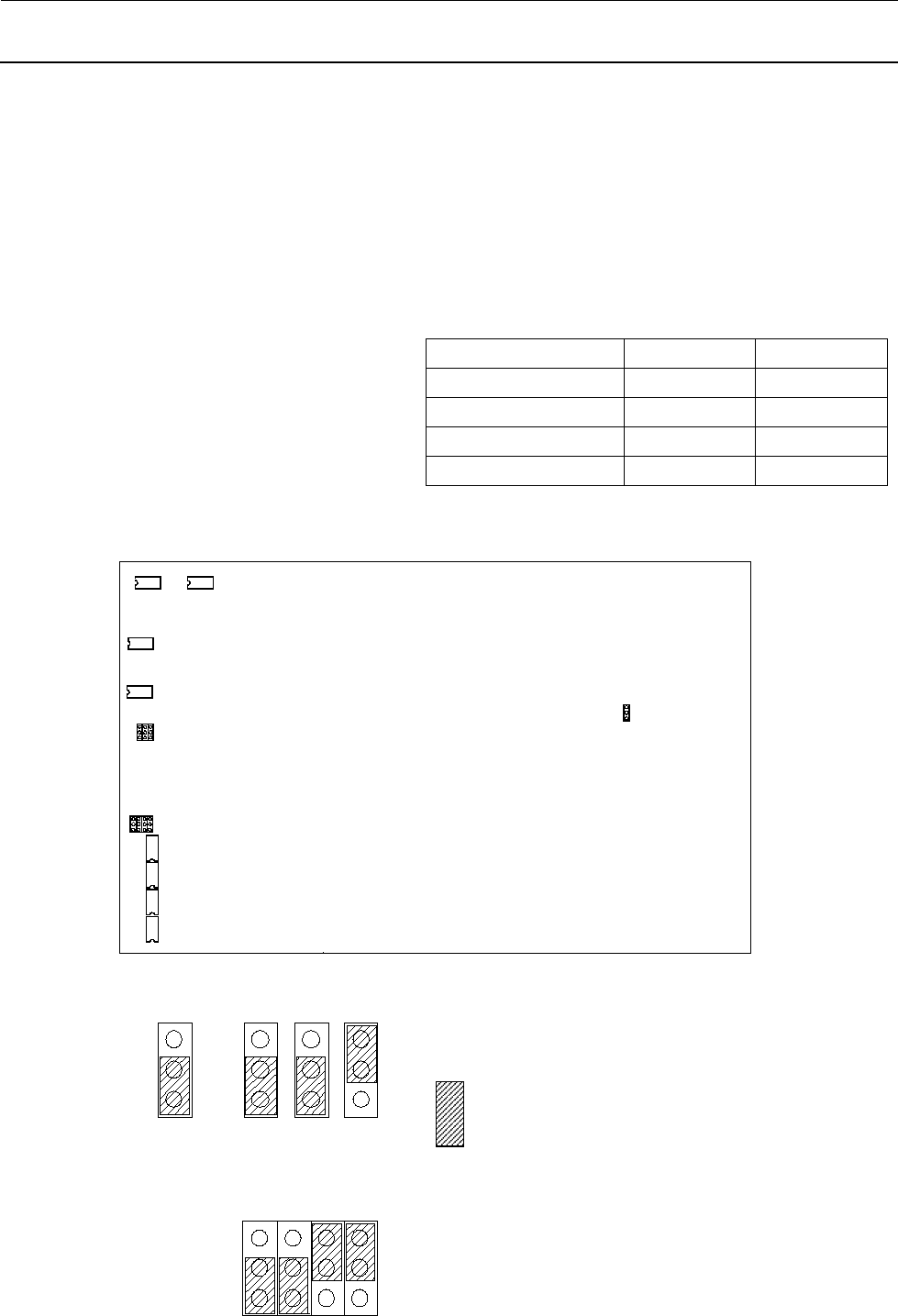

（2）设定跨接，设定指拨开关 -40095246、40137756-
电路板上的 DIPSW 跨接位置 平面图
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
插入部位
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
※4. 使用梭动器的BGA时，能够通过以下的DIP SW组合
来指定梭动器的吸盘。
指定梭动器吸盘
DIP SW 5_3
DIP SW 5_4
大吸盘
ON
ON
大吸盘
OFF
OFF
小吸盘
OFF
ON
根据贴装头
ON
OFF
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
