维修调整要领书 3- 16 （３）设定跨接，设定指拨开关 － 40169055 － 电路板上的 DIPSW 平面图 插入点 DIPSW1 ：启动设置 1 ※ 3 ：启动设置 2 ※ 3 ：启动设置 3 ※ 3 ：启动设置 4 ※ 3 ：启动设置 5 ※ 3 ：启动设置 6 ※ 3 ：启动设置 7 ※ 3 ：启动设置 8 ※ 3 ：启动设置 ※ 1. 已根据客户定制等软件的规格进行了设定。 请进行与更换前电路板相同的设定。 ※ 2. 请确…
维修调整要领书
3-15
DIPSW6：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 ※5：备用
DIPSW7：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 ※5：备用
DIPSW8：备用
1 ※5：备用
2 ※5：备用
3 ※5：备用
4 ※5：备用
5 ※5：备用
6 ※5：备用
7 ※5：备用
8 ※5
：备用
※
5.
已根据客户定制等软件的规格进行了设定。
关于如何设定请各别确认。
维修调整要领书
3-16
（３）设定跨接，设定指拨开关 －40169055 －

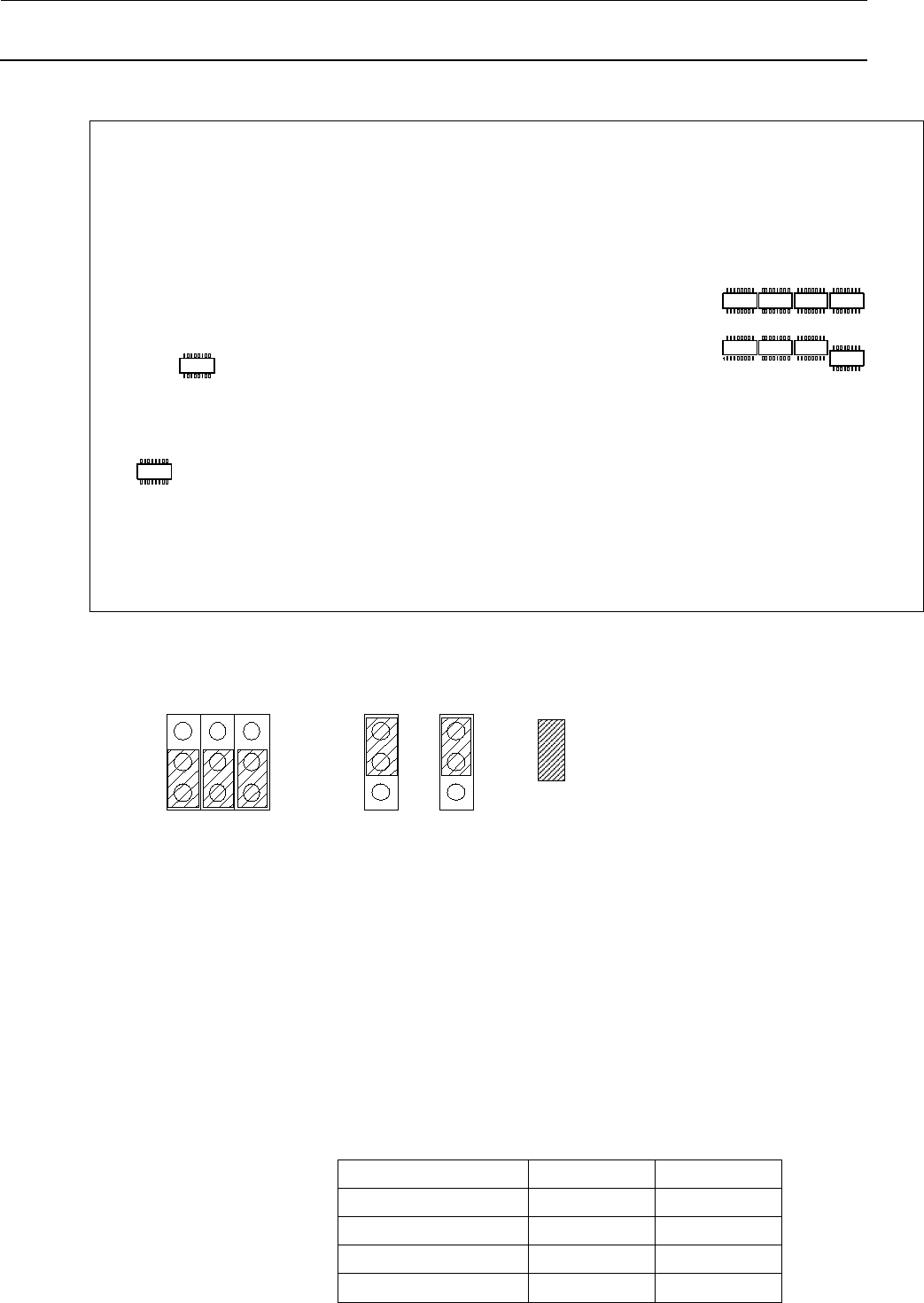

电路板上的 DIPSW 平面图
插入点
DIPSW1：启动设置
1 ※3：启动设置
2 ※3：启动设置
3 ※3：启动设置
4 ※3：启动设置
5 ※3：启动设置
6 ※3：启动设置
7 ※3：启动设置
8 ※3：启动设置
※1. 已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
DIPSW2
DIPSW1
W2
W3
W1
DIPSW9
DIPSW3
DIPSW4
DIPSW5
DIPSW6
DIPSW7
DIPSW8
DIPSW10
※4. 使用梭动器的BGA时，能够通过以下的DIP SW组合来指定梭
动器的吸盘。
指定梭动器吸盘
DIP SW 5_3
DIP SW 5_4
大吸盘
ON
ON
大吸盘
OFF
OFF
小吸盘
OFF
ON
根据贴装头
ON
OFF
1
3
1
3
7
6
4
1
3 9
W1
W2 W3
维修调整要领书
3-17

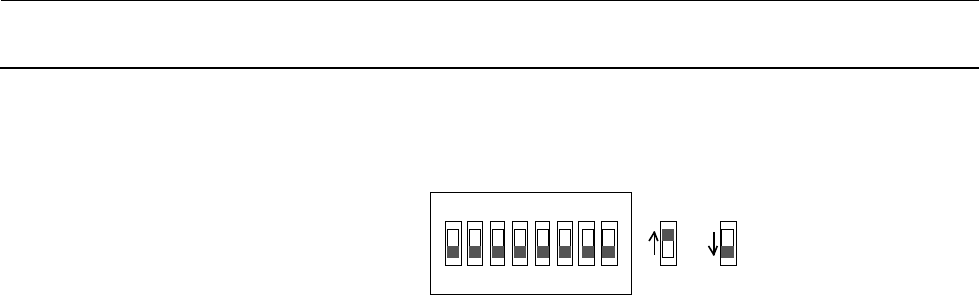

DIPSW2：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW3：设定选配件
1 ※2：选择语种 ON：英语 OFF：日本语
2 ※2：传送方向 ON:左→右 OFF:右→左
3 OFF：WDT OFF 失控的 CPU 的监视
4 OFF：禁用限位信号
5 OFF：贴片机护罩打开的有效/无效
6 OFF：零件浮动传感器 3 阶段启用或禁用设置
7 OFF：強制下载程序
8 ※2：可适用 EX 尺寸电路板
DIPSW4：设定规格 2
1
ＯＮ ：机型判別
2 ＯＦＦ：机型判別
3 ＯＦＦ：机型判別
4 ＯＦＦ：机型判別
5
ＯＦＦ：机型判別
6 ＯＦＦ：MTS/MTC の設定 ON:MTS OFF:MTC
7 ＯＦＦ：通信模式被设置 ON: 串行 OFF: 平行
8 ＯＮ：串行通讯选择 ON:RS232C OFF:RS422
DIPSW5：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ＯＮ：托盘误插入防止功能 ON/OFF
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：RFID ON/OFF
7 ※2：信号塔 2 指示灯 ON/OFF
8 ＯＦＦ：TR7DN_RX-6 对应
DIPSW6：设定规格 3
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
