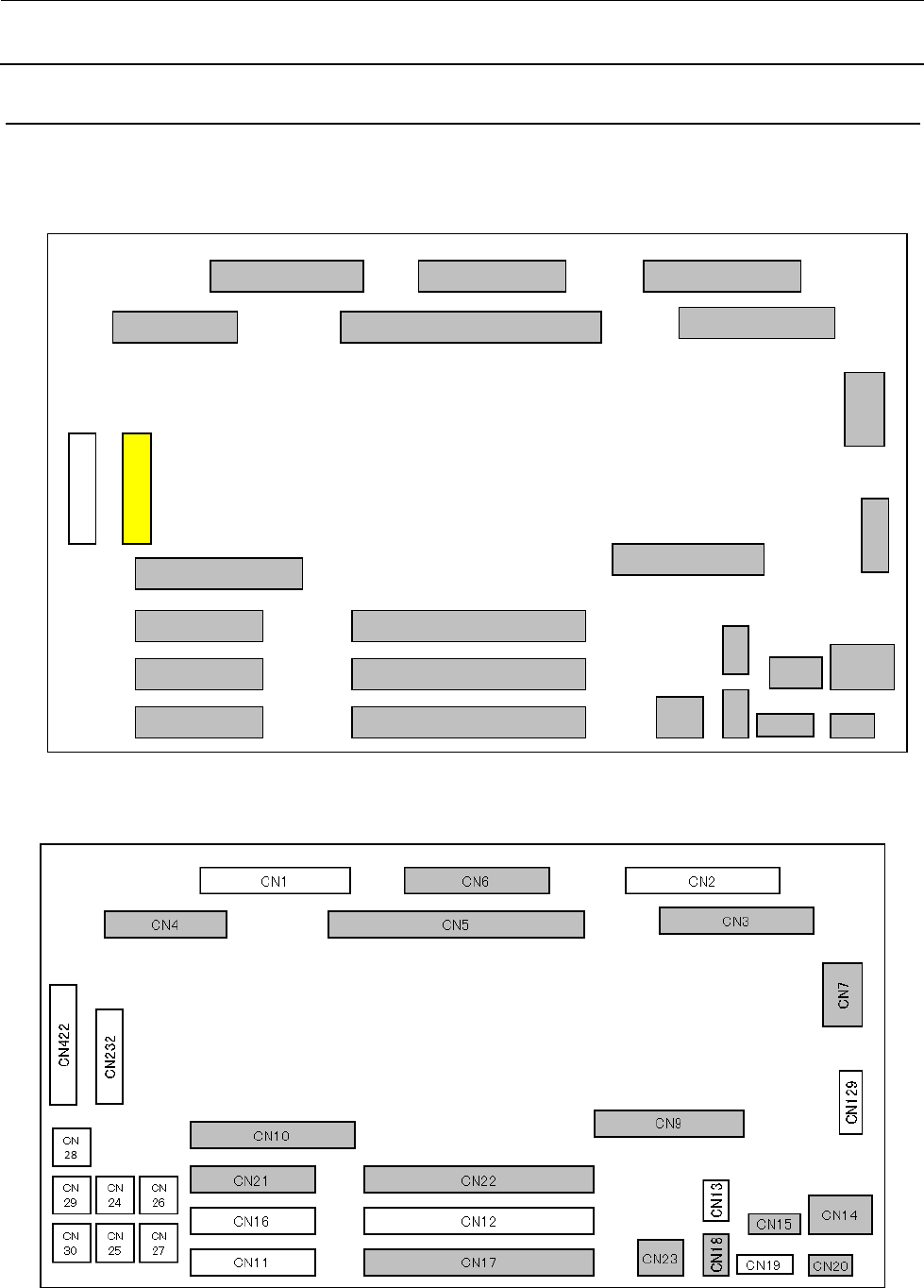

维修调整要领书 3- 29 3- 15. MAI N PCB 连接器的插入位置（ TR6DNX ／ 6DNV ） ・ 40095246 ・ 40169055 CN4 CN1 CN6 CN2 CN5 CN3 CN10 CN21 CN16 CN11 CN22 CN12 CN17 CN9 CN23 CN18 CN13 CN19 CN20 CN15 CN14 CN129 CN7 CN232 CN422
维修调整要领书
3-28
CN1：AWC PCB
CN2：CONVEYOR PCB
CN3：SCN PCB
CN4：SCN PCB
CN5：SCN PCB
CN6：SCN PCB
CN7：PSU
CN9：HOD BOX
CN10：TRAY LED PCB(OP)
CN11：S DRIVER
CN12：ZS DRIVER
CN13：ZS BRAKE
CN14：Z RESISTANCE、RLY3、RLY5
CN15：RLY2
CN16：X DRIVER
CN17：ZM DRIVER
CN18：ZM BRAKE
CN19：RLY6
CN20：RLY1
CN21：Y DRIVER
CN22：I/F CABLE
CN23：SLOW PCB(OP)
CN24：
CN25：
CN26：
CN27：
CN28：
CN29：
CN30：
CN129：LASER SENSOR CONTROLLER
CN232：
CN422：
维修调整要领书
3-29
3-15. MAIN PCB 连接器的插入位置（TR6DNX／6DNV）
・40095246
・40169055
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN18
CN13
CN19
CN20
CN15
CN14
CN129
CN7
CN232
CN422
维修调整要领书
3-30
CN1：AWC PCB
CN2：CONVEYOR PCB
CN3：SCN PCB
CN4：SCN PCB
CN5：SCN PCB
CN6：SCN PCB
CN7：PSU
CN9：HOD BOX
CN10：TRAY LED PCB(OP)
CN11：S DRIVER
CN12：ZS DRIVER
CN13：ZS BRAKE
CN14：Z RESISTANCE、RLY3、RLY4、RLY5
CN15：RLY2
CN16：X DRIVER
CN17：ZM DRIVER
CN18：ZM BRAKE
CN19：RLY6
CN20：RLY1
CN21：Y DRIVER
CN22：I/F CABLE
CN23：SLOW PCB(OP)
CN24：
CN25：
CN26：
CN27：
CN28：
CN29：
CN30：
CN129：LASER SENSOR CONTROLLER
CN232：
CN422：I/F CABLE
（KE-3020/3020R/3010/3020V/3020VR/
3010A/2020VA/3020VRA 接続時）
