维修调整要领书 4-4 4- 5. 叠盘箱锁定传感器的更换及调整 请拆下 E COVER L 后更换叠盘箱 M 锁定传感器 （下段侧）， 拆下 SIDE COVER R 更换叠盘箱 S 锁 定传感器（上段侧）。 更换后请确认，将锁定手柄 A 锁定时锁定传感器会 ON 。 ⑧叠盘箱 M 锁定传感器（货号： HD001710000 ） ⑨叠盘箱 S 锁定传感器（货号： HD001710000 ）
维修调整要领书
4-3

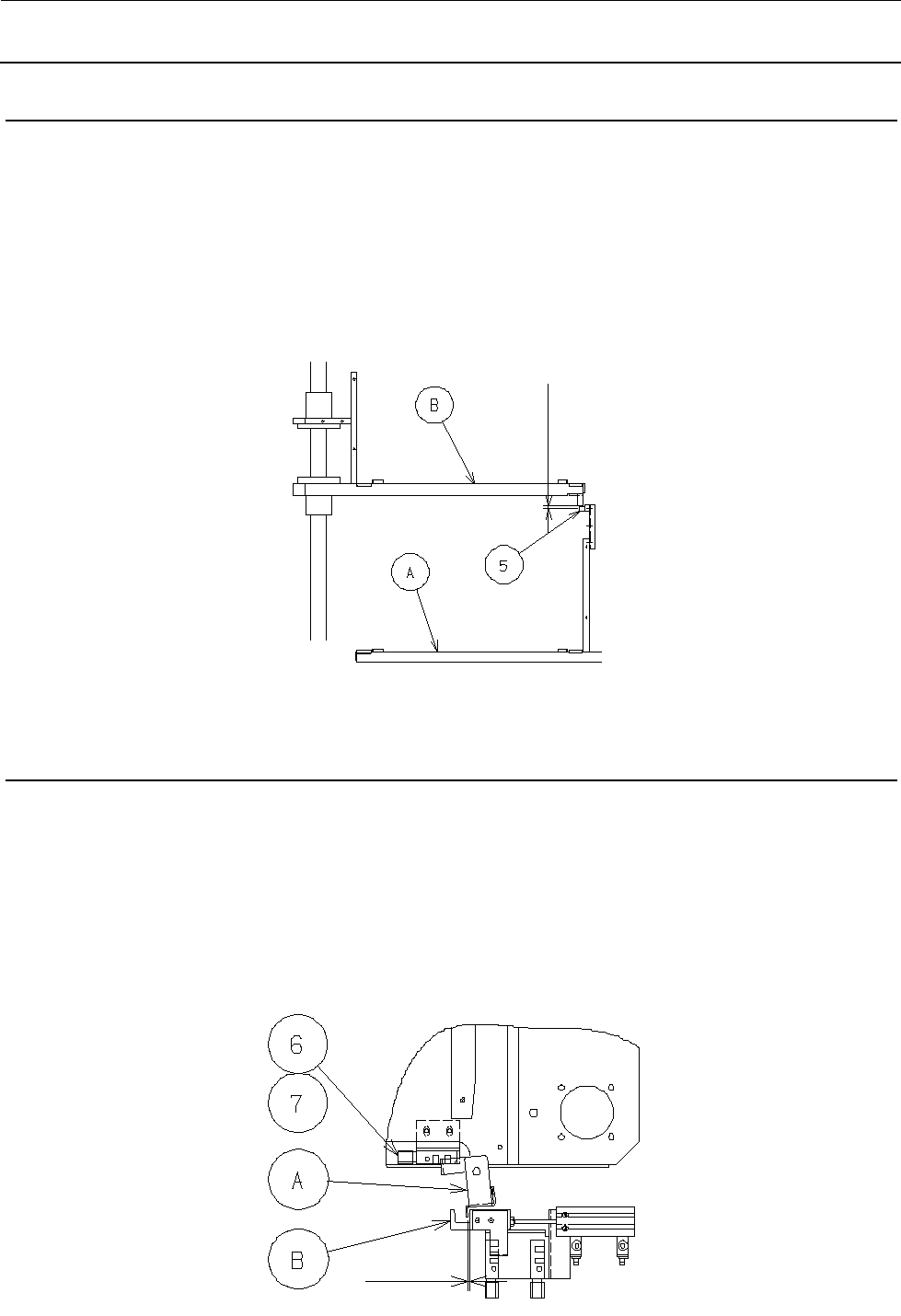

4-3. ZM 正向极限检知传感器的更换及调整
ZM 正向极限检知传感器⑤安装在下段叠盘箱底座 A 上，请更换。
参考：下段叠盘箱底座 A 或上段叠盘箱底座 B 最大限度地移动时，距 ZM 正向极限检知传感器⑤的尺
寸为 5mm。
确认方法是，如以调试模式的“17.Z Unit”将上段叠盘箱移动到第 1 层，将是下图所示的位置关系。
⑤ZM 正向极限检知传感器（货号：HD001700000）
4-4. 叠盘箱安装传感器的更换及调整
安装传感器位于叠盘箱底座的内侧。（安装好叠盘箱时闸门所在的部分）
请更换安装传感器并进行以下检查。
安装叠盘箱后请确认：用手打开闸门时，在闸门 A 与交换装置 B 之间存在 1mm 左右空隙的状态下安
装传感器会 OFF。（在安装传感器 ON 的状态下，闸门不应该碰到交换装置。）
⑥叠盘箱 M 安装传感器（货号：HD001710000）
⑦叠盘箱 S 安装传感器（货号：HD001710000）
１ｍｍ
5 mm
维修调整要领书
4-4
4-5. 叠盘箱锁定传感器的更换及调整
请拆下 E COVER L 后更换叠盘箱 M 锁定传感器（下段侧），拆下 SIDE COVER R 更换叠盘箱 S 锁
定传感器（上段侧）。
更换后请确认，将锁定手柄 A 锁定时锁定传感器会 ON。
⑧叠盘箱 M 锁定传感器（货号：HD001710000）
⑨叠盘箱 S 锁定传感器（货号：HD001710000）
维修调整要领书
4-5
4-6. Y 装置传感器布置图
①Y 轴原点传感器（货号：HD00057000A）
②Y 负向极限检知（货号：40045713）
③Y 正向极限检知（货号：40045713）
④卡盘关闭检知 M（货号：HD00057000A）
⑤卡盘打开检知 M（货号：HD00057000A）
⑥托盘拉出检知（+）（货号：HA001310000）
⑦闸门关闭检知（货号：HD001710000）
⑧闸门打开检知（货号：HD001710000）
