维修调整要领书
4-7
4-8. 卡盘检知传感器的更换及调整
请更换下图所示的传感器。
※ 卡盘部关闭时由④的传感器检知，当卡住托盘座板时由⑤的传感器检知。在无托盘座板的状态下试
图卡夹时，④、⑤的传感器均不检知。
④卡盘关闭检知 M（货号：HD00057000A）
⑤卡盘打开检知 M（货号：HD00057000A）
4-9. 托盘拉出检知（+）开关的更换及调整
请将传送带的轨道调到最小宽度之后，拆下 Y COVER 更换传感器。
请利用 A 的安装螺丝拆下托盘拉出检知（+）开关⑥予以更换。
更换后请确认，在拉出托盘座板的状态下托盘拉出检知（+）开关⑥会 ON。如不变为 ON 时，请松开
安装螺丝 C，将 Y 托盘开关托架 B 朝箭头方向移动，调整到可变为 ON。
⑥托盘拉出检知（+）（货号：HA001310000）
维修调整要领书
4-8
4-10. 闸门检知传感器的更换及调整
请将传送带的轨道调到最小宽度之后，拆下 Y COVER 更换传感器。
更换后，请确认闸门会动作。
⑦闸门关闭检知（货号：HD001710000）
⑧闸门打开检知（货号：HD001710000）
4-11. X 装置传感器布置图
①X 轴原点传感器（货号：HD00057000A）
②X 负向极限检知（货号：40045713）
③X 正向极限检知（货号：40045713）
④贴装头 R 下降传感器（货号：40045127）
⑤贴装头 R 上升传感器（货号：40045127）
⑥贴装头 L 下降传感器（货号：40045126）
⑦贴装头 L 上升传感器（货号：40045126）
※④⑤及⑥⑦是一套。
维修调整要领书
4-9

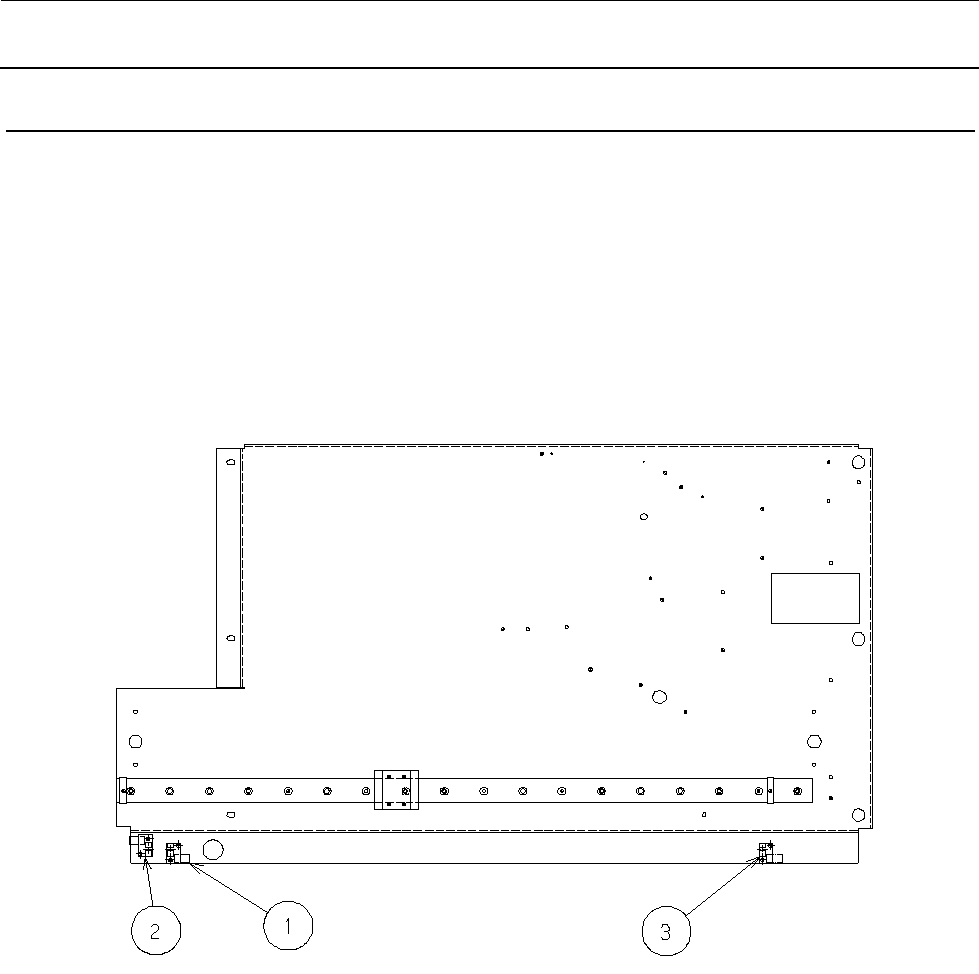

4-12. X 轴原点、负向极限、正向极限传感器的更换及调整
请拆下 XF COVER 及 X COVER，更换传感器。
更换传感器后，仅原点传感器要进行以下检查。
请通过调试模式之“19. XYZ ADJ”的“H.P Offset”确认与梭动器的吸盘无偏离。
①X 轴原点传感器（货号：HD00057000A）
②X 负向极限检知（货号：40045713）
③X 正向极限检知（货号：40045713）
