维修调整要领书 4- 16 4- 21. 门锁定检知传感器的更换及调整 主侧（下段）要拆下 REAR COVER B 后更换传感器，副侧（上段）要拆下 REAR COVER A 。 初始化时请确认联锁上锁。 ①门 M 锁定检知（货号： HD001710000 ） ②门 S 锁定检知（货号： HD001710000 ）
维修调整要领书
4-15

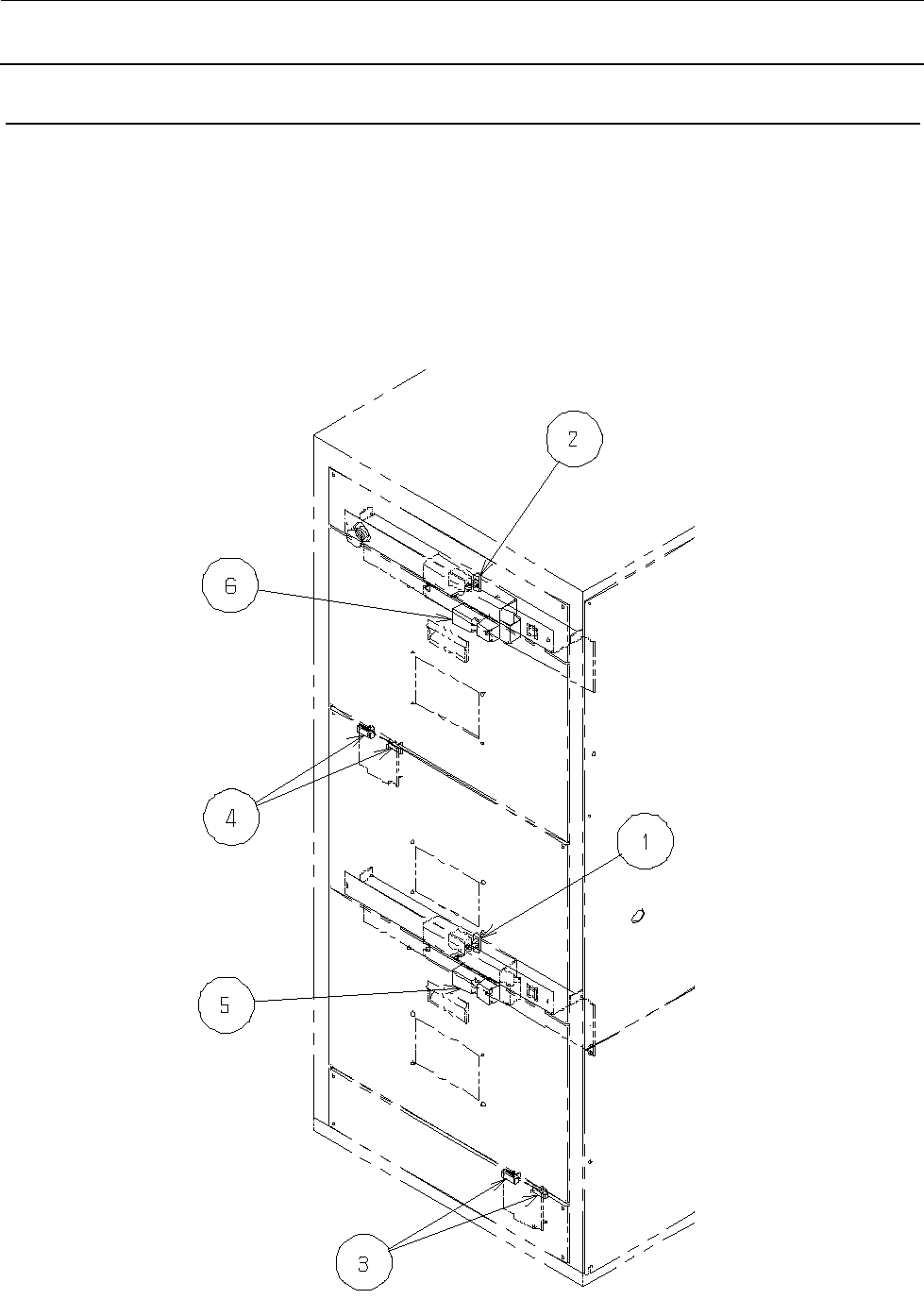

4-20. 门传感器布置图
①门 M 锁定检知（货号：HD001710000）
②门 S 锁定检知（货号：HD001710000）
③门传感器 M（货号：HD001710000）
④门传感器 M（货号：HD001710000）
⑤DOOR M OPEN SW ASM（货号：40045228）
⑥DOOR S OPEN SW ASM（货号：40045233）
维修调整要领书
4-16

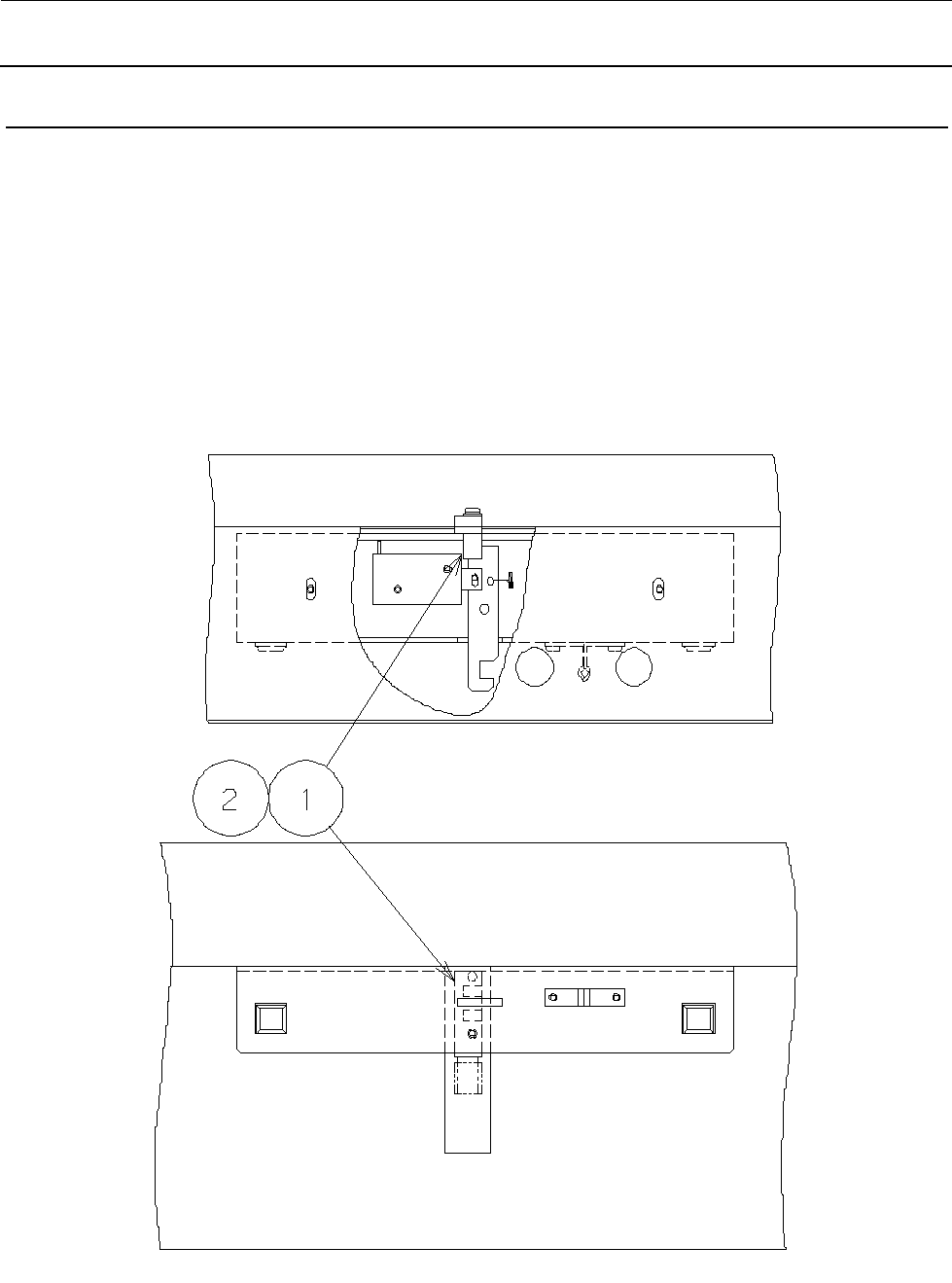

4-21. 门锁定检知传感器的更换及调整
主侧（下段）要拆下 REAR COVER B 后更换传感器，副侧（上段）要拆下 REAR COVER A。
初始化时请确认联锁上锁。
①门 M 锁定检知（货号：HD001710000）
②门 S 锁定检知（货号：HD001710000）
维修调整要领书
4-17

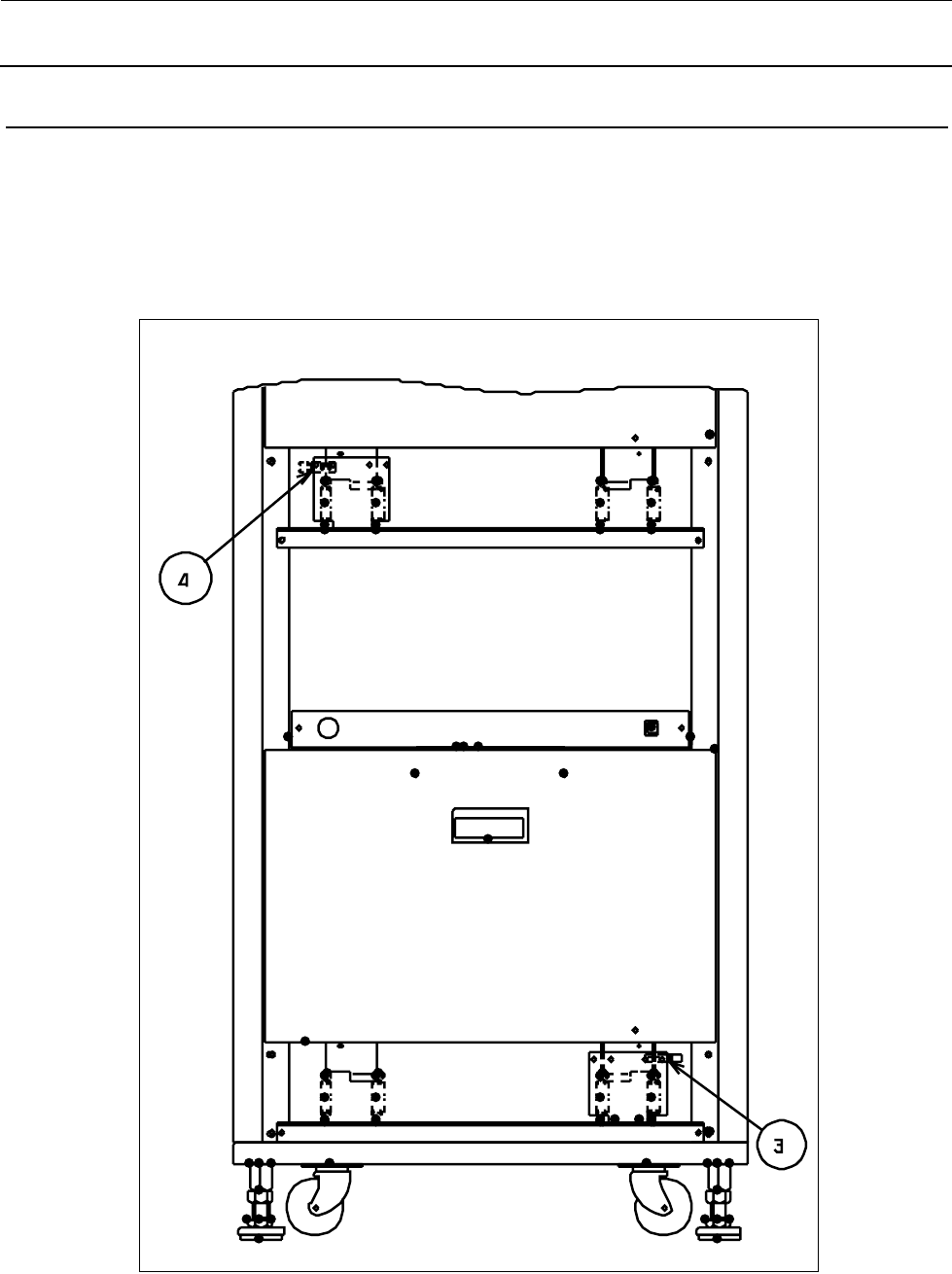

4-22. 门传感器的更换及调整（标准）
主侧（下段）要拆下 REAR COVER C 后更换传感器，副侧（上段）要拆下 REAR COVER B。
初始化时请确认联锁上锁。
③门传感器 M（货号：HD001710000）
④门传感器 S（货号：HD001710000）
